Замена экрана Asus ZenFone 5 Lite

Используйте тонкий пластиковый инструмент, чтобы снять заднюю крышку телефона. После того как пластиковый инструмент начнет поддевать заднюю крышку, проведите им по краям телефона, чтобы отделить клей, удерживающий крышку. Как только все края телефона отсоединены, поднимите заднюю крышку.

Будьте осторожны, чтобы держать крышку и остальную часть телефона близко друг к другу, чтобы не повредить соединительный шлейф между сенсором касания на крышке и материнской платой телефона.

Удалите семь винтов с крестовой головкой #0, расположенных в нижней части телефона.

Один из семи винтов закрыт белой наклейкой с надписью «CS». Этот винт можно удалить, оставив наклейку на месте. Просто проколите наклейку отверткой и открутите, как обычно.

Используйте нейлоновую лопатку, чтобы поддеть нижнюю крышку. Используйте открывающий инструмент, чтобы помочь снять ее.

Используйте инструмент для поддевания, чтобы осторожно поддеть соединение, которое ранее было скрыто черной крышкой.

Используйте один палец, чтобы прижать плату зарядного порта, пока поддеваете соединение, чтобы не повредить его.

Найдите черный провод с золотыми наконечниками, прикрепленный к плате зарядного порта.

Вставьте пластиковый инструмент под серебристую застежку и подденьте ее.

Вставьте пластиковый инструмент с левой стороны зарядного порта. Осторожно поднимите зарядный порт, а затем удалите его вручную.

Вибромотор — это круглая металлическая деталь, расположенная в правом нижнем углу телефона.

Используя пластиковую лопатку, подденьте вибромотор, начиная с верхнего угла справа. Мотор удерживается клеем, поэтому может потребоваться приложить некоторое усилие.

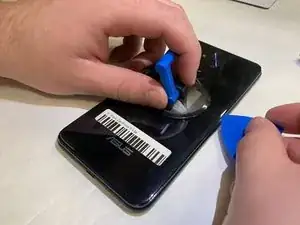

Удалите заднюю крышку телефона с помощью присоски и открывающих лопаток.

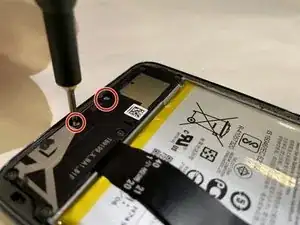

Удалите два маленьких винта и маленькую скобу с помощью отвертки с крестовой головкой #00.

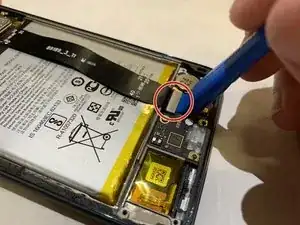

Используйте синий пластиковый открывающий инструмент iFixit, чтобы удалить верхний разъем, который идет от процессорной платы к задней части телефона.

Удалите пять маленьких черных винтов из нижней черной секции телефона с помощью маленькой отвертки.

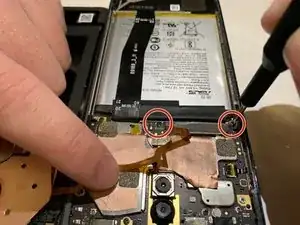

Удалите два маленьких винта серебристого цвета из той же черной части телефона, используя отвертку с крестовой головкой #00.

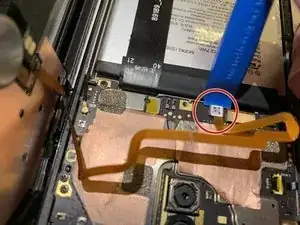

Вытяните разъем, который идет над передней частью аккумулятора, и используйте открывающий инструмент iFixit, чтобы удалить его с платой схемы.

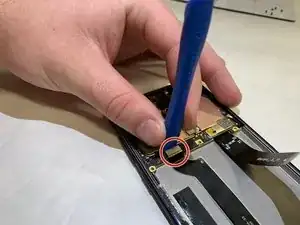

Вытяните маленькую черную защелку на верхней части аккумулятора, соединяющую его с материнской платой, а затем полностью удалите аккумулятор с помощью инструмента для поддевания.

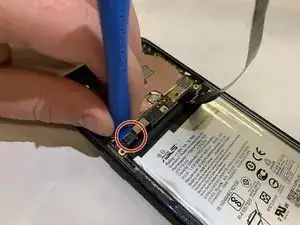

Используя открывающий инструмент iFixit, удалите последний из трех разъемов на переднем экране.

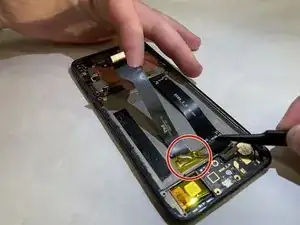

Используйте пару маленьких пинцетов, чтобы удалить желтую ленту с алюминиевой оболочки.

Используя присоску и лопатки при необходимости, полностью удалите передний экран.

Замените экран и соберите устройство обратно.
