Замена нижнего динамика HTC One M8

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке для SIM-карты, расположенном в верхней левой части телефона.

Нажмите, чтобы вытолкнуть лоток.

Для этого может потребоваться значительная сила.

Удалите сборку лотка для SIM-карты из HTC One M8.

При обратной установке SIM-карты убедитесь, что она установлена в правильной ориентации относительно лотка.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке для microSD-карты, расположенном в верхней правой части телефона.

Нажмите, чтобы вытолкнуть лоток.

Для этого может потребоваться значительная сила.

Удалите сборку лотка для microSD-карты из HTC One M8.

При обратной установке microSD-карты убедитесь, что она установлена в правильной ориентации относительно лотка.

Используйте iOpener или тепловой пистолет, чтобы ослабить клей на верхних и нижних решётках динамиков.

См. руководство по iOpener: iOpener guide для информации о том, как использовать iOpener.

Используйте пластиковой лопаткой, чтобы аккуратно отцепить нижнюю решётку динамика.

Клей оставляет следы; его можно удалить с помощью средства для удаления клея.

Используйте пластиковой лопаткой, чтобы аккуратно отцепить верхнюю решётку динамика.

Удалите два серебристых винта Phillips #00 длиной 3 мм сверху.

Удалите четыре чёрных винта Torx T5 длиной 4 мм снизу.

Продвигайтесь по периметру телефона с помощью лопатки и пластиковой открывающей подложки, чтобы освободить защёлки, фиксирующие задний корпус к сборке дисплея.

На фото показана металлическая лопатка, но лучше использовать нейлоновую лопатку, чтобы не повредить устройство.

Будьте осторожны, чтобы не потерять кнопку питания: она свободно лежит в верхней части нижнего корпуса.

Для разделения корпуса может потребоваться значительная сила.

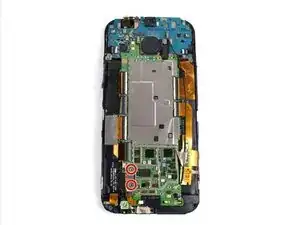

Удалите два серебристых винта Phillips #00 длиной 2 мм, фиксирующих разъём батареи к материнской плате.

Используйте пластиковой лопаткой, чтобы аккуратно приподнять разъём батареи.

Используйте лопатку, чтобы отсоединить два (четыре) антеннных кабеля.

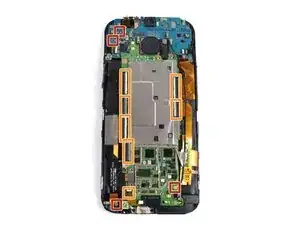

Используйте кончик лопатки, чтобы отсоединить семь ZIF-разъёмов.

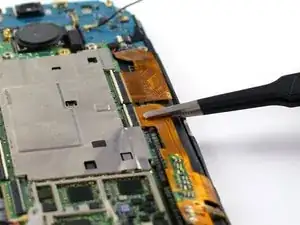

Используйте пинцет, чтобы аккуратно извлечь семь ленточных кабелей из разъёмов.

Удалите три серебристых винта длиной 3 мм с помощью отвертки T5.

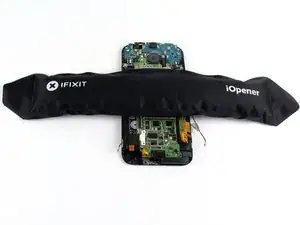

Используйте iOpener или тепловой пистолет, чтобы ослабить клей, фиксирующий материнскую плату к сборке дисплея.

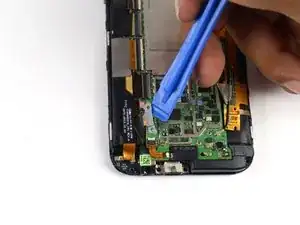

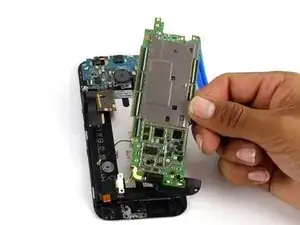

Используйте пластиковой лопаткой, чтобы аккуратно отслоить материнскую плату от сборки дисплея.

На этом этапе нижний динамик всё ещё прикреплён к материнской плате. Если вы заменяете только материнскую плату, обратитесь к руководству по нижнему динамику, чтобы перенести существующий динамик на новую материнскую плату.

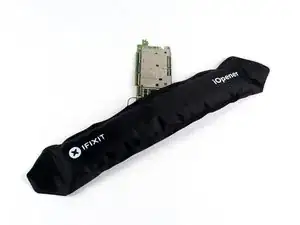

Используйте iOpener, чтобы ослабить клей, фиксирующий нижний динамик к материнской плате.

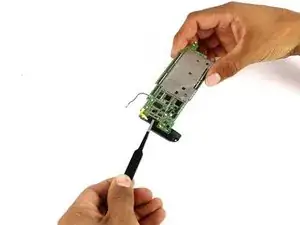

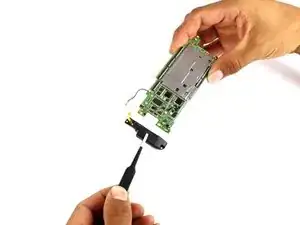

Используйте пинцет, чтобы аккуратно снять нижний динамик с материнской платы.
