Замена цифровой клавиатуры ACN Iris WG4K
Клавиатура — крайне важный компонент устройства ACN Iris WG4K. Она важна тем, что является единственным способом взаимодействия с устройством. Все команды поступают через мягкие клавиши. Если клавиатура перестала работать, работает с задержками или повреждена, воспользуйтесь этим руководством для замены.
Шаг 1
Нажмите вверх указательным пальцем на разъём 4P4C, как показано на изображении.
Осторожно извлеките разъём из его гнезда.
Шаг 2
Переверните основной корпус видеотелефона так, чтобы нижняя часть оказалась сверху.
Используйте крестовую отвёртку №0, чтобы вывернуть четыре крестовых винта (6 мм), выделенных красными кружками.
Шаг 3
Поднимите заднюю крышку вверх, чтобы обнажить внутренние компоненты.
Красные прямоугольники указывают на три ленточных кабеля.
Оранжевый квадрат указывает на ножевой разъём.
Шаг 4

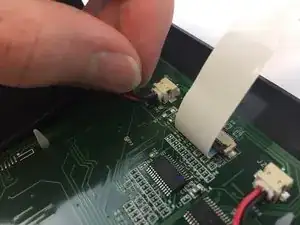

Отключите три ленточных кабеля от разъёмов среза изоляции, подняв чёрную пластиковую защёлку.
Осторожно извлеките ленточные кабели из разъёмов среза изоляции.
Шаг 5
Отключите ножевой разъём от приёмного разъёма, ухватившись за его оголённую часть.
Осторожно вытяните ножевой разъём из приёмного разъёма.
Шаг 6

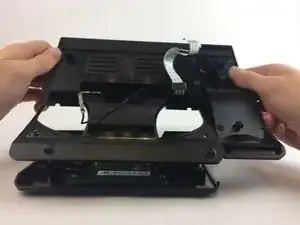

Осторожно приподнимите нижнюю крышку, чтобы отделить её от верхней крышки.
Шаг 7
Используйте крестовую отвёртку №0, чтобы вывернуть четыре крестовых винта 6 мм, выделенных красными кружками.
Шаг 8
Осторожно приподнимите верхнюю крышку, чтобы отделить её от панели клавиатуры/динамика.
Шаг 9
Отключите два белых двухконтактных разъёма JST от печатной платы клавиатуры/динамика, слегка потянув за них, пока они не освободятся.
Шаг 10
Используйте крестовую отвёртку, чтобы вывернуть четыре крестовых винта 6 мм, выделенных красными кружками.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
