Замена видеокамеры ACN Iris WG4K
Видеокамера — ключевая часть видеотелефона Iris WG4K, если Вы планируете совершать видеозвонки. Отправляемые видеозвонки с чёрным или искажённым изображением могут быть следствием неисправной камеры. Это руководство пошагово объясняет, как извлечь камеру из телефона для её замены.
Шаг 1

Нажмите вверх указательным пальцем на 4P4C‑разъём, как показано на изображении.
Осторожно вытяните разъём из его гнезда.
Шаг 2

Переверните корпус видеотелефона так, чтобы низ оказался сверху.

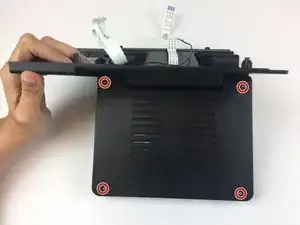

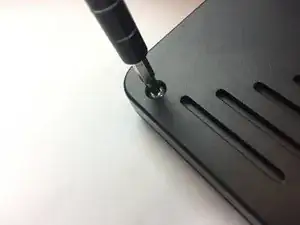

Отверткой Phillips #0 отвинтите четыре винта с крестовой шлицей (6 мм), отмеченные красными кругами.
Шаг 3

Поднимите заднюю крышку вверх, чтобы получить доступ к внутренним компонентам.
Красные прямоугольники указывают на три ленточных кабеля.
Оранжевый квадрат указывает на лезвийный (blade) разъём.
Шаг 4

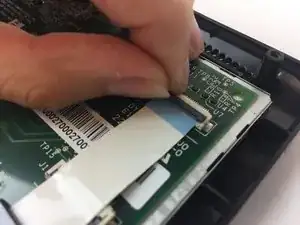

Отключите три ленточных кабеля от их бесконтактных разъёмов, поддев и отогнув вверх чёрную пластиковую защёлку.
Осторожно вытяните ленточные кабели из их разъёмов.
Шаг 5

Отключите лезвийный разъём от гнезда, захватив выступающую часть разъёма.
Осторожно вытащите лезвийный разъём из гнезда.
Шаг 6

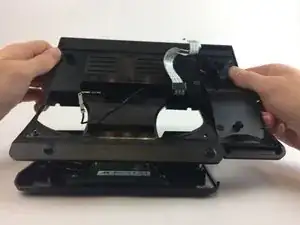

Осторожно приподнимите нижнюю часть корпуса, чтобы отделить её от верхней части.
Шаг 7

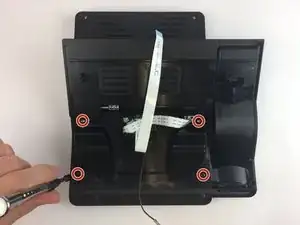

Отверткой Phillips #0 отвинтите четыре винта с крестовой шлицей (6 мм), отмеченные красными кругами.
Шаг 8

Осторожно приподнимите верхнюю часть корпуса, чтобы отделить её от панели с клавиатурой/динамиком.
Шаг 9

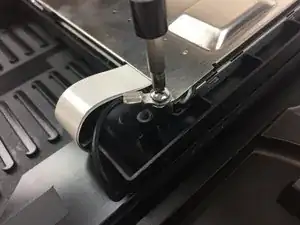

Отверткой Phillips #0 отвинтите два винта с крестовой шлицей (5 мм), расположенные на верхней части корпуса.
Шаг 10

Поверните верхнюю часть корпуса на 180 градусов так, чтобы видеодисплей был ближе всего к Вам.
Поднимите нижнюю часть так, чтобы она была перпендикулярна столу (это поможет добраться до двух верхних винтов).
Четыре винта с крестовой шлицей (6 мм) отмечены красными кругами.
Шаг 11

Отверткой Phillips #0 отвинтите четыре винта с крестовой шлицей (6 мм).
Шаг 12

Переверните верхнюю часть корпуса так, чтобы видеодисплей смотрел вверх.
Шаг 13

Поверните верхнюю часть корпуса на 180 градусов.

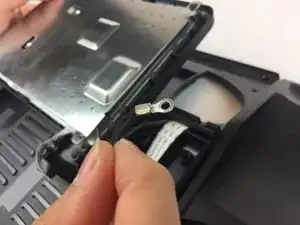

Осторожно приподнимите видеодисплей, а также лезвийный и ленточный разъёмы, чтобы получить больше свободы для работы.
Шаг 14

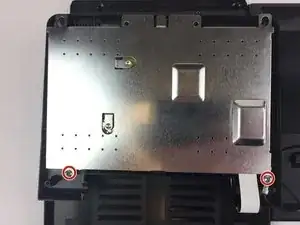

Положите видеодисплей лицевой стороной вниз, чтобы получить доступ к двум винтам. Винты указаны красными кругами.
Шаг 15

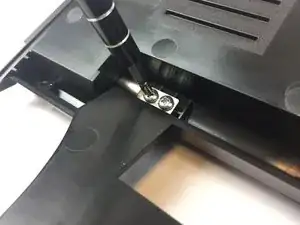

Отверткой Phillips #0 отвинтите два винта с крестовой шлицей (6 мм).
Шаг 16

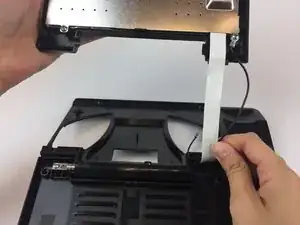

Протяните ленточный разъём и лезвийный разъём через верхнюю часть корпуса.
Шаг 17

Обратите внимание, что видеодисплей больше не прикреплён к верхней части корпуса — положите его на ровную поверхность.

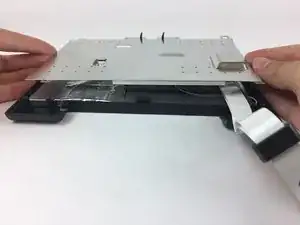

Осторожно снимите серебристую рамку.
Шаг 18

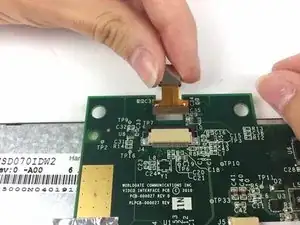

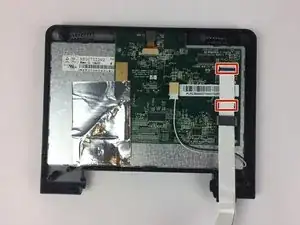

Два ленточных разъёма указаны красными прямоугольниками.

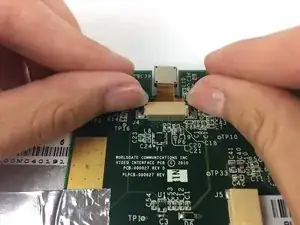

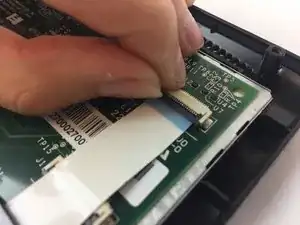

Отключите два ленточных кабеля от их бесконтактных разъёмов, отогнув вверх чёрную пластиковую защёлку.
Осторожно вытяните ленточные кабели. Осторожно вытяните ленточные кабели.
Шаг 19

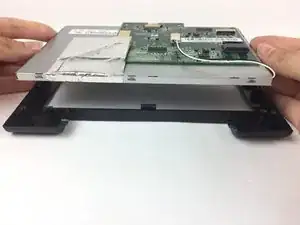

Осторожно поднимите видеодисплей из корпуса.
Шаг 20


Переверните видеодисплей так, чтобы экран был лицом вниз на ровной поверхности, чтобы открыть доступ к камере.

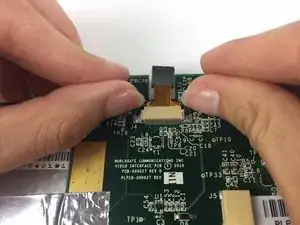

Одновременно нажмите вверх на две защёлки, расположенные справа и слева от видеокамеры.
Осторожно извлеките камеру.
Заключение
Для обратной сборки устройства выполните эти шаги в обратном порядке.
