Замена платы цепи Nortel Networks i2004 IP

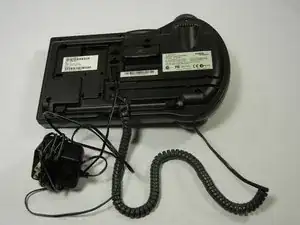

Переверните телефон, чтобы увидеть заднюю сторону.

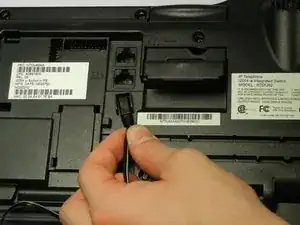

Отсоедините шнуры питания и телефонный кабель.

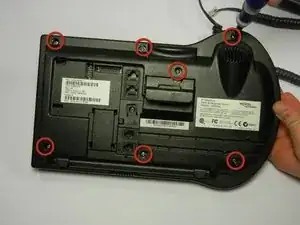

Удалите семь винтов Филлипс #2 длиной 8 мм.

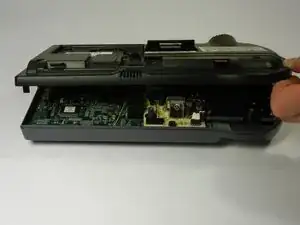

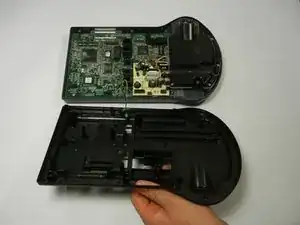

Поднимайте заднюю крышку медленно, так как к плате всё ещё прикреплены провода.

Для подъёма задней крышки не требуется много силы; просто приподнимите её кончиками пальцев.

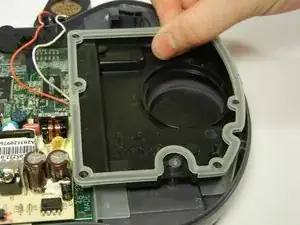

Отсоедините резиновый элемент, вытащив его из паза, полностью освободив заднюю крышку.

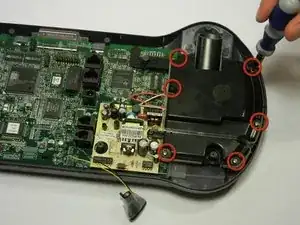

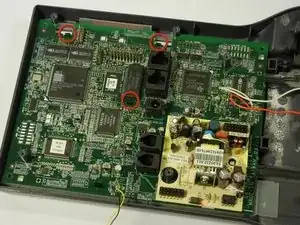

Удалите шесть винтов Филлипс #2 длиной 8 мм.

Снимите крышку громкоговорителя, потянув её прямо вверх.

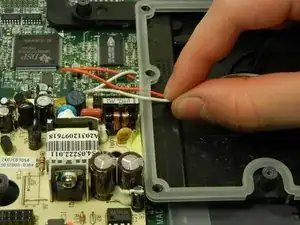

Снимите красный и белый провода с кромки резинового кожуха.

Выньте динамик и отложите его от лотка, в котором он удерживается.

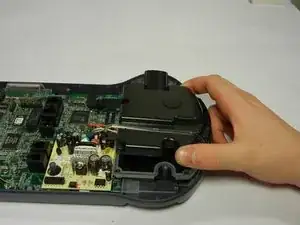

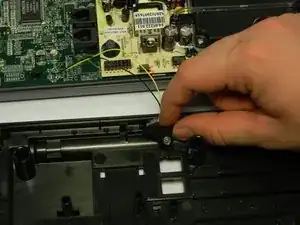

Затем снимите чёрный пластиковый лоток внизу, потянув его прямо вверх.

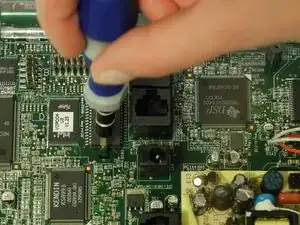

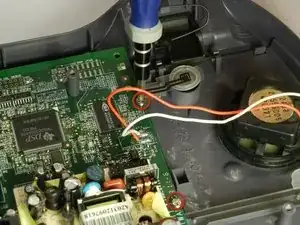

Удалите два винта Филлипс #2 длиной 8 мм.

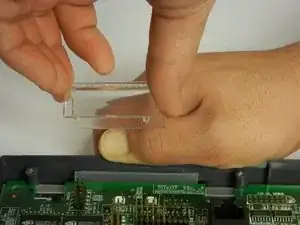

Оттяните серый пластиковый корпус от платы цепи и одновременно снимите прозрачную изогнутую пластиковую деталь, потянув её прямо вверх.

На плате есть три защёлки, которые нужно отщёлкнуть.

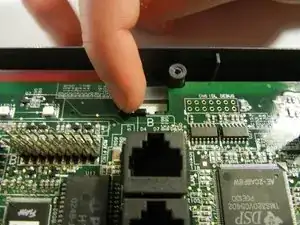

Отщёлкните обе задние чёрные защёлки кончиками пальцев.

Сдвиньте среднюю чёрную защёлку в направлении нижней части изображения плоской отвёрткой.

К плате и корпусу телефона всё ещё прикреплена коричневая плоская лента, поэтому пока не отрывайте плату полностью.

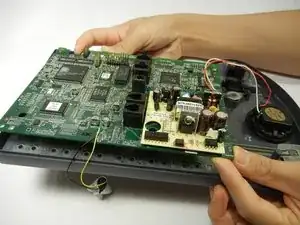

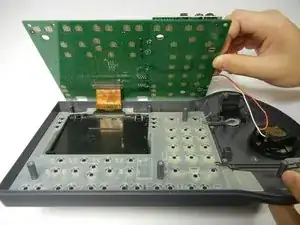

Поднимите край платы над корпусом телефона и немного вверх, чтобы можно было увидеть нижнюю часть платы.

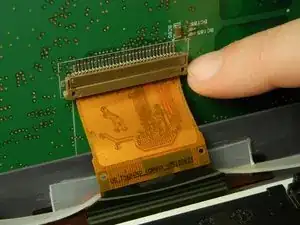

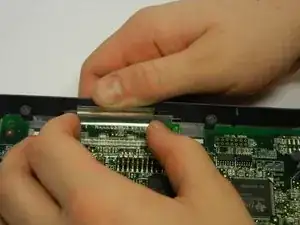

Нажмите на каждую коричневую защёлку по обе стороны коричневой металлической планки кончиком пальца.

Отсоедините плату от коричневой плоской ленты.

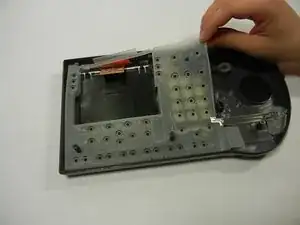

Снимите прозрачный резиновый корпус.

Будьте осторожны, не переворачивайте переднюю панель телефона, иначе все кнопки выпадут.
