Замена материнской платы ACN Iris WG4K

Нажмите вверх указательным пальцем на 4P4C-разъем, как показано на изображении.

Аккуратно потяните разъем из гнезда.

Переверните корпус видеотелефона так, чтобы низ был обращён вверх.

Используйте крестовую отвёртку Phillips №0, чтобы выкрутить четыре винта с крестообразной головкой (6 мм), отмеченные красными кружками.

Поднимите заднюю крышку вверх, чтобы открыть внутренние компоненты.

Красные прямоугольники обозначают три шлейфовых ленты.

Оранжевый квадрат указывает на лезвийный разъём.

Отключите три шлейфовых ленты от контактов типа «усли́шивание» (insulation-displacement) путем подъёма чёрной пластиковой защёлки вверх.

Аккуратно вытяните шлейфы из их соединителей.

Отсоедините лезвийный разъём от гнезда, захватив оголённую часть разъёма.

Аккуратно вытяните лезвийный разъём из гнезда.

Осторожно приподнимите нижнюю часть корпуса, чтобы отделить её от верхней части корпуса.

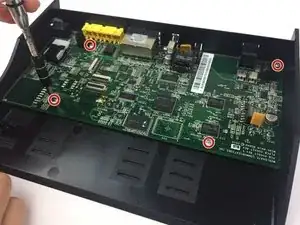

Используйте крестовую отвёртку Phillips №0, чтобы открутить четыре винта с крестообразной головкой (6 мм), отмеченные красными кружками.

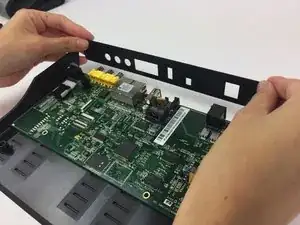

Плотно возьмитесь за чёрную панель с портами.

Поднимите вверх и выдвиньте, чтобы снять её с нижнего корпуса.

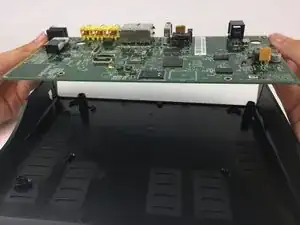

Аккуратно извлеките материнскую плату из нижнего корпуса.
