Замена передней крышки / клавиатуры AVM Fritz Fon C5
Передняя крышка быстро повреждается на узких полосках вокруг клавиатуры, которые в какой-то момент нельзя восстановить с помощью скотча или клея. Я пытаюсь напечатать верхнюю оболочку на 3D-принтере и заменить её. Кто-то на Thingivers предоставил шаблоны для печати.
Переднюю часть также можно найти на Ebay по запросу «FritzFon C5 front»
Шаг 1

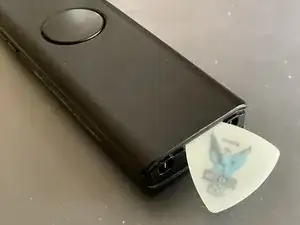

Снимите заднюю панель, используя ноготь / медиатор или лопатку.
Пройдите медиатором вокруг корпуса, пока задняя панель не снимется.

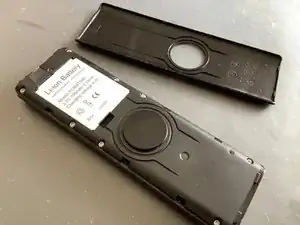

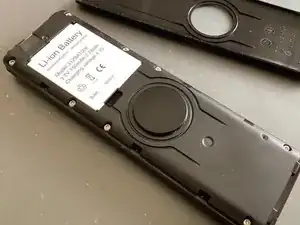

После её снятия просто извлеките аккумулятор из корпуса.
Шаг 2
Ослабьте 8 винтов T5 и отложите их в сторону.
Верхняя оболочка / передняя часть корпуса состоит из тонких полосок вокруг клавиатуры, поэтому здесь требуется особая осторожность. В моём случае некоторые из них уже были сломаны.

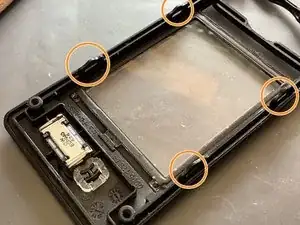

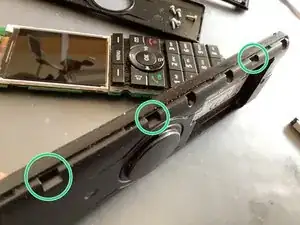

Переместите открыватель / лопатку вокруг корпуса, поднимая защелки (оранжевые) с помощью плоской отвертки. Это делается через соответствующие отверстия в средней части корпуса (зелёные).
Шаг 3

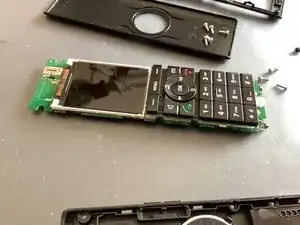

Печатная плата затем может быть легко извлечена вместе с клавиатурой.
Замените детали, которые необходимо отремонтировать, и закрутите их обратно.
Шаг 4

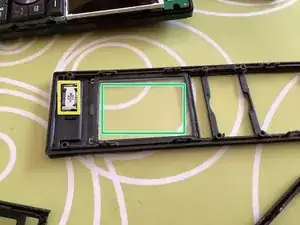

Динамик (жёлтый) и защитное стекло (зелёное) приклеены и их можно легко снять с помощью плоской отвертки.

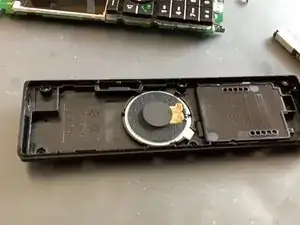

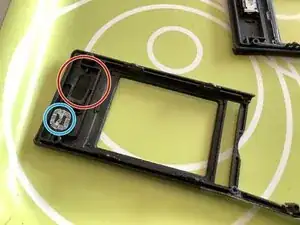

Прозрачная пластиковая деталь (светло-синяя), которая, вероятно, использовалась для выравнивания динамика, больше не понадобилась, как и кусок ткани (красный) перед динамиком.
Клавиатура зацепилась в нескольких местах, так что мне пришлось доработать соответствующие отверстия напильником.
Шаг 5

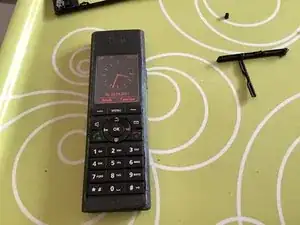

Соберите всё обратно в обратном порядке - убедитесь, что кнопки не заклинивают.
Заключение
Обратитесь к шагам для сборки вашего устройства.
Перевод руководства с ifixit.com
