Замена материнской платы Inter-tel IP 8660

Перед разборкой телефона убедитесь, что он отключён от питания и кабель трубки отсоединён от разъёма трубки.

Отвинтите 9 отмеченных винтов крестовой отверткой #1. Для извлечения можно использовать отвертку с магнитным наконечником.

Длина 8 мм

Длина 11 мм

Поднимите заднюю крышку и отложите её в сторону.

Держав материнскую плату, осторожно вытяните жгут проводов, соединяющий динамик с материнской платой, пока он не освободится.

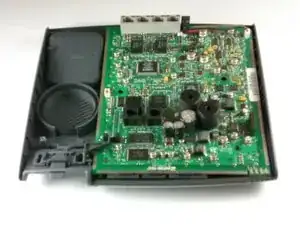

Поднимите динамик.

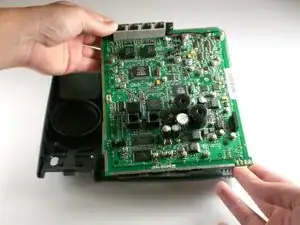

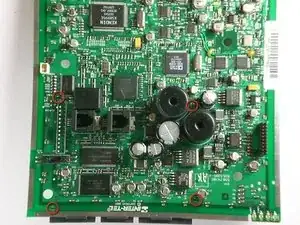

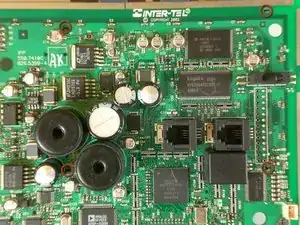

Поднимите материнскую плату из её посадочного места в передней крышке телефона.

Отложите переднюю крышку и резиновые кнопочные накладки в сторону.

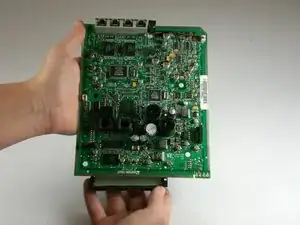

Пинцетом защипните отмеченные зажимы и нажмите вниз. Начните с зажимов в середине материнской платы.

Примечание: Всего четыре зажима, по одному в каждом углу ЖК-экрана.

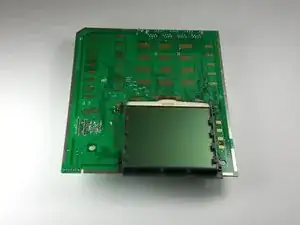

Переверните материнскую плату так, чтобы ЖК-экран оказался сверху.

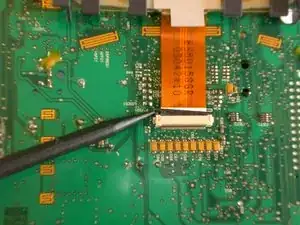

С помощью пластикового инструмента для раскрытия выдавите чёрный зажим, удерживающий ленточный кабель, из его направляющей.

Это выполняется лопаткой, которой поддевают одну сторону, чтобы вытащить её из посадочного гнезда.

Переместите лопатку на другую сторону чёрного зажима и подтолкните его до упора к другому концу.

Примечание: Чёрный зажим выталкивается из направляющей и не отщёлкивается полностью.

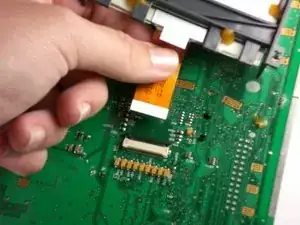

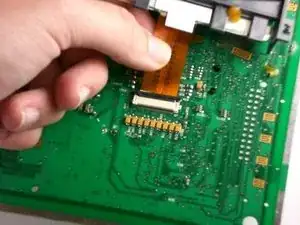

Осторожно потяните за ленточный кабель, чтобы он вышел из чёрного зажима.
