Замена динамиков ACN Iris WG4K

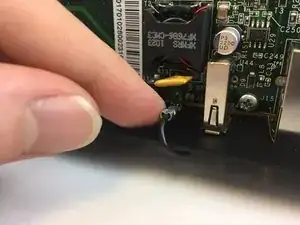

Надавите вверх указательным пальцем на разъем 4P4C, как показано на изображении.

Осторожно извлеките разъем из гнезда.

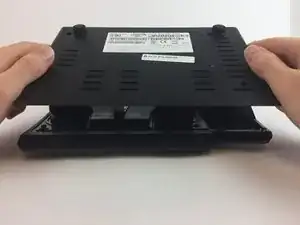

Переверните основной корпус видеотелефона так, чтобы его дно смотрело вверх.

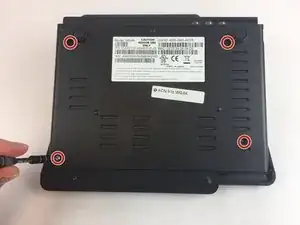

Используйте отвертку Phillips #0, чтобы снять четыре винта с крестовой головкой (6 мм), выделенные красными кружками.

Поднимите заднюю крышку вверх, чтобы открыть внутренние компоненты.

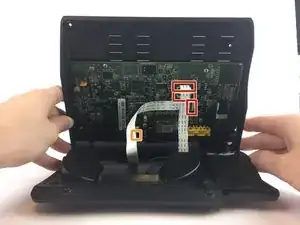

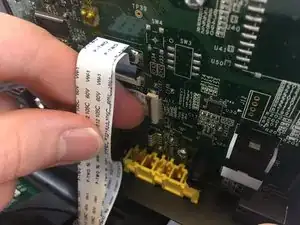

Красные прямоугольники указывают на три гибких кабеля.

Оранжевый квадрат указывает на лопастной разъем.

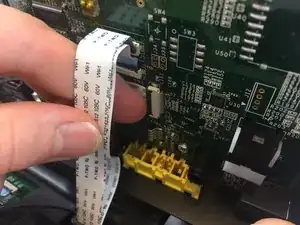

Отсоедините три гибких кабеля от их разъемов с изоляционным сдвигом, подняв черный пластиковый зажим.

Осторожно извлеките гибкие кабели из разъемов с изоляционным сдвигом.

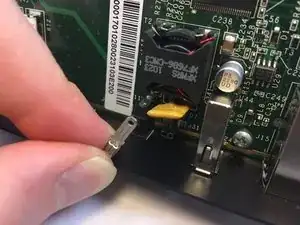

Отсоедините лопастной разъем от лопастного гнезда, держась за открытый участок лопастного разъема.

Осторожно извлеките лопастной разъем из лопастного гнезда.

Осторожно поднимите нижнюю крышку, чтобы отделить ее от верхней крышки.

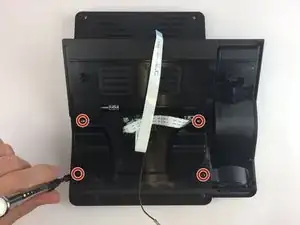

Используйте отвертку Phillips #0, чтобы снять четыре винта с крестовой головкой (6 мм), выделенные красными кружками.

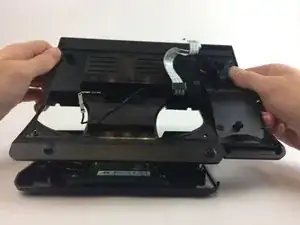

Осторожно поднимите верхнюю крышку, чтобы отделить ее от панели клавиатуры/динамика.

Гибкий кабель выделен красным прямоугольником.

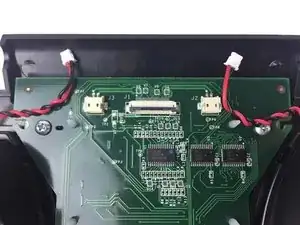

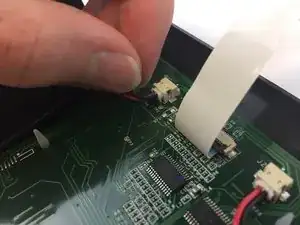

2-контактные разъемы JST выделены оранжевыми квадратами.

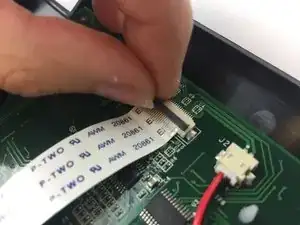

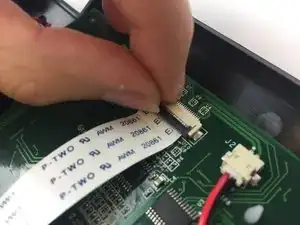

Отсоедините гибкий кабель от разъема с изоляционным сдвигом, подняв черный пластиковый зажим.

Осторожно извлеките гибкий кабель из разъема с изоляционным сдвигом.

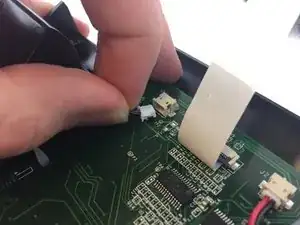

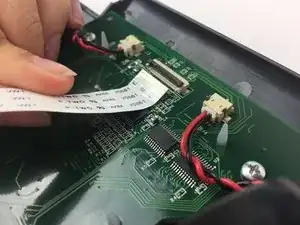

Отсоедините два белых 2-контактных разъема JST от платы клавиатуры/динамика, осторожно потянув, пока они не освободятся.

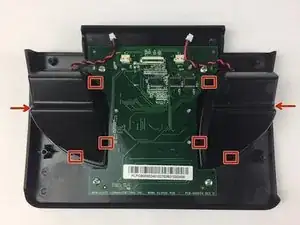

Красные метки указывают на четыре пластиковых зажима, расположенных вокруг основания каждого корпуса динамика.

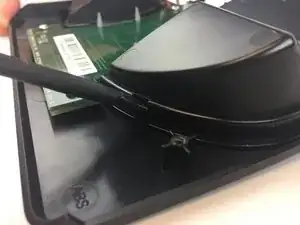

Используйте пластиковую лопатку, чтобы надавить на четыре пластиковых зажима.

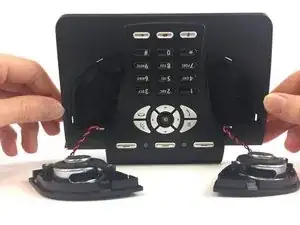

После того как оба динамика будут освобождены от зажимов, осторожно проведите провод через корпус.

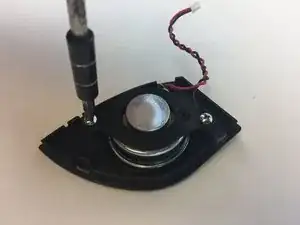

Используйте отвертку Phillips #0, чтобы снять два винта с крестовой головкой (6 мм).

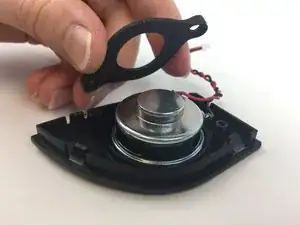

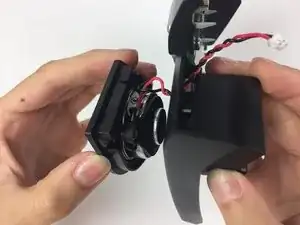

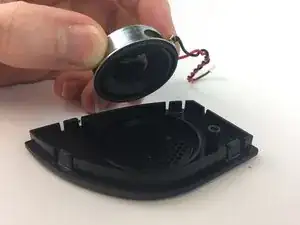

Осторожно поднимите черную крышку, чтобы открыть теперь освобожденный динамик.
