Замена динамика IP-спикера Nortel Networks i2004

Если вы не слышите собеседника, значит, ваш динамик сломан. Используйте это руководство, чтобы заменить повреждённый динамик громкой связи.

Шаг 1

Переверните телефон, чтобы увидеть заднюю часть.

Удалите кабели питания и телефонные кабели.

Удалите семь винтов Philips #2 длиной 8 мм.

Аккуратно поднимите заднюю крышку, так как к печатной плате ещё прикреплены провода.

Подъём задней крышки не должен требовать значительных усилий; просто поднимайте её кончиками пальцев.

Отсоедините резиновый элемент, вытащив его из паза, полностью освободив заднюю крышку.

Удалите шесть винтов Philips #2 длиной 8 мм.

Снимите крышку динамика громкой связи прямо вверх.

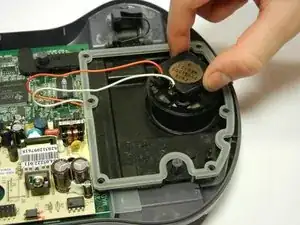

Поднимите динамик прямо вверх.

Возможно, чтобы освободить и удалить динамик, его нужно немного покачать.

Обрежьте красные и белые провода как можно ближе к динамику.

Лучше использовать кусачки, но обычные ножницы тоже подойдут.

Припаяйте провода к новому динамику.

Чтобы собрать ваше устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
