Замена задней камеры Nokia 6

Перед началом разборки выключите Nokia 6.

Вставьте инструмент для извлечения SIM-карты в отверстие с левой стороны телефона.

Извлеките SIM-карту и карту microSD.

Если стекло дисплея треснуло, перед разборкой наклейте на экран скотч, чтобы предотвратить дальнейшее растрескивание и травмы.

Наклейте перекрывающиеся полоски прозрачного упаковочного скотча на весь экран Nokia 6, пока он полностью не будет закрыт.

Чтобы смягчить клей, нагрейте один из краёв телефона феном в течение пяти минут.

Для использования фена подключите его к розетке.

После подключения к сети фен автоматически включается и начинает подавать горячий воздух.

Возьмите инструмент Джимми и вставьте его под стекло после размягчения клея.

После поддёва пластины разместите под стеклом пластиковую присоску, чтобы экран не приклеился снова к корпусу.

Следите за тем, чтобы металлический инструмент для поддёва или пластиковые пластины не касались края ЖК-дисплея под стеклом. Это может повредить шлейфы под ним и нарушить целостность конструкции телефона.

Углы экрана — самые хрупкие его части. Убедитесь, что по всему периметру экран отделился от рамы, прежде чем поддевать углы.

Поднимите экран с телефона.

Открутите крестовой отвёрткой №000 винт размером 1 мм x 1,4 мм, который крепит металлическую скобу над разъёмом шлейфа экрана.

Снимите металлическую скобу пинцетом.

Отсоедините шлейф экрана лопаткой, чтобы освободить блок дисплея.

Края и углы ЖК-дисплея хрупкие. Будьте осторожны при установке на заднюю часть телефона.

Осторожно извлеките экран из устройства.

Отключите шлейф аккумулятора с помощью лопатки.

Крестовой отвёрткой №00 открутите винт размером 1,2 мм x 2,2 мм в верхнем углу телефона.

Снимите скобу с помощью пинцета.

Отсоедините кабель чёрной нейлоновой лопаткой.

Отсоедините кнопку «Домой» и извлеките её из устройства.

Извлеките 18 винтов.

Один винт размером 1 мм x 1,4 мм нужно открутить крестовой отвёрткой №000.

Один из винтов имеет размер 1,2 мм x 4,2 мм и откручивается отвёрткой №00.

Остальные 16 винтов размером 1,2 мм x 2,2 мм откручиваются отвёрткой №00.

Отсоедините среднюю раму с помощью лопатки и снимите её с устройства.

Снимите скобу пинцетом.

Отсоедините два кабеля с помощью лопатки.

Отсоедините кабель с помощью пары пинцетов.

Будьте осторожны при отсоединении кабелей — не извлекайте их полностью из телефона!

Извлеките шесть винтов.

Два из них имеют размер 1,0 мм x 1,4 мм и требуют отвёртку №000.

Остальные четыре винта размером 1,2 мм x 2,2 мм откручиваются отвёрткой №00.

Извлеките материнскую плату из Nokia 6 с помощью лопатки.

Будьте осторожны, так как материнская плата хрупкая. Покачивайте её осторожно, чтобы извлечь.

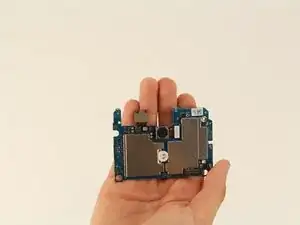

Переверните материнскую плату, чтобы увидеть заднюю камеру.

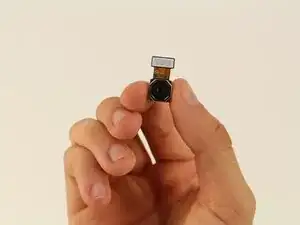

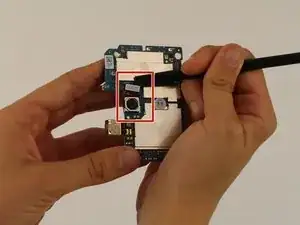

Извлеките заднюю камеру с помощью лопатки.
