Замена аккумулятора Samsung Galaxy Tab S2 9.7 AT&T

Направьте тепловой пистолет по краям планшета, чтобы размягчить клей.

Не держите пистолет неподвижно более двух секунд, чтобы не расплавить пластик вокруг экрана.

Если у вас нет теплового пистолета, можно использовать iOpener или фен. Обратитесь к руководству по iOpener для дополнительной помощи.

Прикрепите присоску к нижнему или верхнему правому углу.

Используйте пластиковый инструмент для отжима в нескольких точках вокруг экрана, пока держите присоску, чтобы отщелкнуть экран.

После отсоединения экрана откройте планшет как книгу.

Открывайте планшет аккуратно и не разъединяйте части резко, чтобы не повредить оранжевый шлейф.

С помощью точных пинцетов снимите серебристую ленту, удерживающую оранжевый шлейф, соединяющий две части.

С помощью точных пинцетов снимите маленький пресс-фит разъем с корпуса планшета.

Отвинтите семнадцать винтов 2.74 мм по краям, используя отвертку Phillips #000.

Снимите два черных винта 2.74 мм в центре планшета отверткой Phillips #000.

Размещайте винты на магнитном коврике или в контейнере, чтобы не потерять их.

Проведите пластиковым инструментом по краям планшета, чтобы извлечь материнскую плату из устройства.

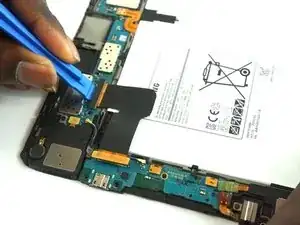

В нижнем левом углу аккумулятора с помощью пластикового инструмента отсоедините нижний пресс-фит разъем черного шлейфа.

С помощью пластикового инструмента отсоедините пресс-фит разъем с левой стороны черного шлейфа.

Поднимите черный шлейф, чтобы удалить его.

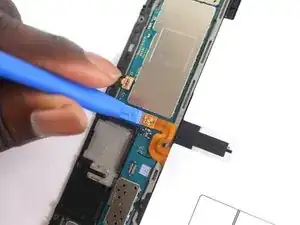

С помощью пластикового инструмента отсоедините оранжевый шлейф, соединяющий аккумулятор с материнской платой.

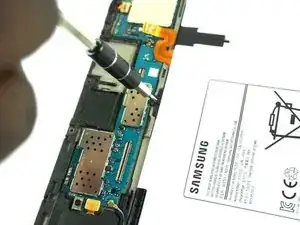

Отвинтите четыре черных винта 2.74 мм вокруг края аккумулятора отверткой Phillips #000.

Аккумулятор теперь полностью отсоединён от материнской платы.

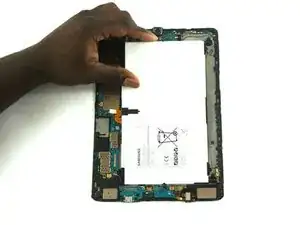

Поднимите аккумулятор и удалите его с материнской платы.
