Замена аккумулятора Samsung Galaxy Tab S2

Работа с включённым устройством может привести к поражению электрическим током. Обязательно выключите устройство и отключите его от сети перед началом работы.

Снятие экрана может быть затруднительным из-за сильного клея.

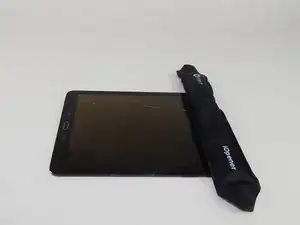

Нагрейте все швы устройства с помощью iFixit iOpener или строительного фена, чтобы ослабить клей по краю экрана.

Вставьте пластиковую инструментальную лопатку в зазор на боковой стороне планшета возле угла, с которого вы хотите начать снятие экрана.

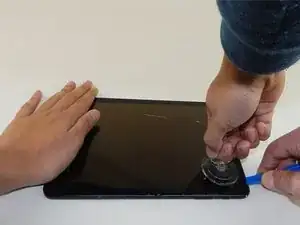

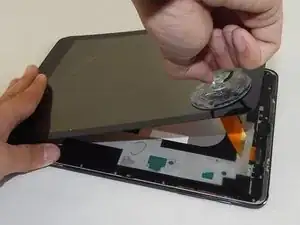

Установите маленькую присоску на экран рядом с углом, где находится пластиковая лопатка.

Поднимите присоску вверх, одновременно нажимая вниз лопаткой, чтобы снять экран (возможно, вам понадобится помощь другого человека, чтобы удерживать устройство для лучшего рычага).

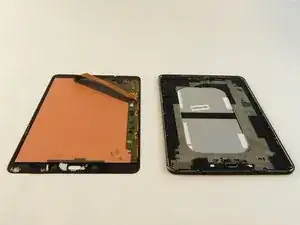

На задней стороне экрана подключён шлейф. Избегайте поднимать или перемещать экран более чем на 8–10 см до отключения шлейфа — это может повредить устройство.

На золотистый шлейф, соединяющий экран с планшетом, наклеена полоска серебристой ленты.

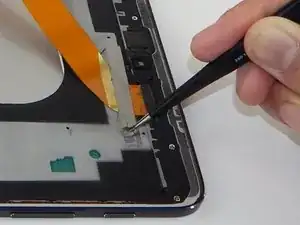

Осторожно снимите серебристую ленту пинцетом.

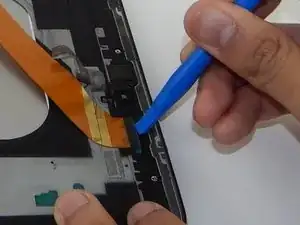

Осторожно подденьте пластиковой лопаткой разъём золотистого шлейфа, соединяющего экран с корпусом планшета, чтобы отключить его.

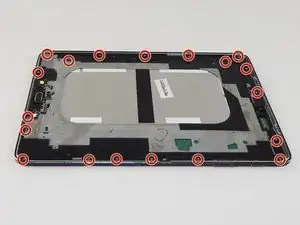

Снимите девятнадцать винтов Phillips #1 размером 3 мм.

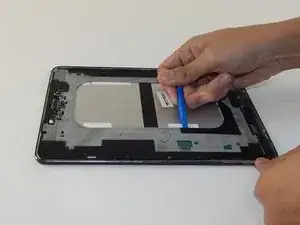

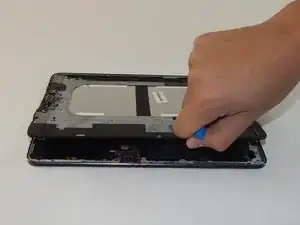

Подденьте следующий слой устройства пластиковой инструментальной лопаткой.

Хотя устройство раскрывается по внешнему краю, использование внутреннего края (как показано на изображении) может обеспечить лучший рычаг.

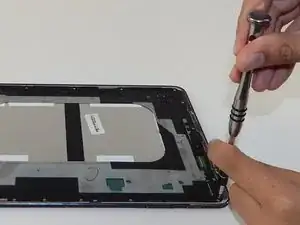

Снимите четыре чёрных винта Phillips #1 размером 3 мм, которые удерживают аккумулятор на месте.

Используйте инструментальную лопатку, чтобы приподнять чёрную защёлку на разъёме ZIF, расположенном в верхнем левом углу устройства.

После разблокировки разъёма извлеките шлейф пинцетом.

Полностью извлекать шлейф не нужно — достаточно отсоединить одну сторону, чтобы можно было извлечь аккумулятор.

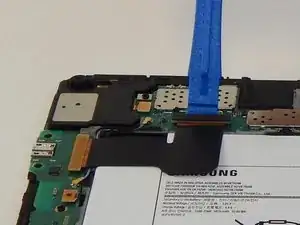

Пластиковой лопаткой отсоедините кабель, соединяющий аккумулятор с устройством.

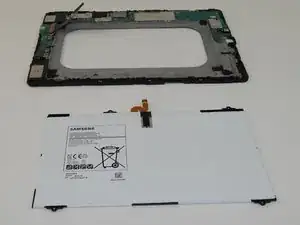

Теперь вы можете извлечь аккумулятор руками.
