Замена разъёма наушников Samsung Galaxy Tab S2

Работа с устройством при включённом питании может привести к удару электрическим током. Обязательно выключите и отключите устройство перед началом работ.

Снятие экрана может быть затруднено из‑за сильного клея.

Нагрейте все швы устройства с помощью iOpener или фена, чтобы ослабить клей по краям экрана.

Вставьте пластиковый инструмент для вскрытия в щель на боковой стороне планшета, рядом с углом, с которого вы хотите начать снимать экран.

Прикрепите маленькую присоску к экрану рядом с углом, где расположен пластиковый инструмент.

Поднимайте присоску вверх, одновременно нажимая вниз пластиковым инструментом, чтобы снять экран (возможно, потребуется, чтобы кто‑то держал устройство для лучшего упора).

К задней части экрана прикреплён ленточный кабель. Избегайте подъёма или перемещения экрана более чем на 8–10 см до отключения ленточного кабеля, чтобы не повредить устройство.

На золотой ленточный кабель, соединяющий экран с планшетом, наклеена серебристая лента.

Осторожно снимите серебристую ленту пинцетом.

Пластиковым инструментом аккуратно приподнимите, чтобы отсоединить золотой ленточный кабель, который крепит экран к корпусу планшета.

Удалите девятнадцать винтов Phillips №1 длиной 3 мм.

С помощью пластикового инструмента приподнимите следующий слой устройства.

Хотя устройство разделяется по внешнему краю, использование внутреннего края (как на фото) может облегчить создание рычага.

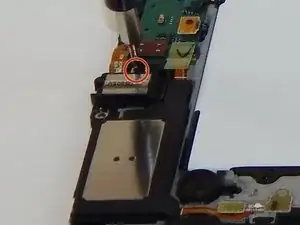

Найдите и удалите винт Phillips №1 длиной 3 мм, крепящий разъём наушников.

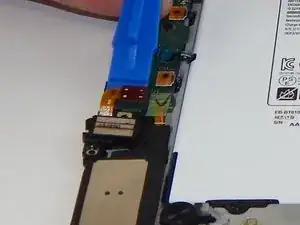

С помощью пластикового инструмента аккуратно приподнимите и извлеките разъём наушников из устройства.

После этого гнездо наушников можно извлечь вручную.
