Замена кнопки «Домой» Samsung Galaxy Tab S2

Работа с устройством при включённом питании может привести к электрическому удару. Перед началом обязательно выключите и отключите устройство от сети.

Снятие экрана может быть затруднено из‑за сильного клея.

Нагрейте все швы устройства с помощью iOpener от iFixit или термофена, чтобы ослабить клей по краям экрана.

Вставьте пластиковый инструмент для вскрытия в зазор на боковой стороне планшета, рядом с углом, с которого вы хотите начать снимать экран.

Разместите маленькую присоску на экране рядом с углом, где установлен пластиковый инструмент для вскрытия.

Поднимите маленькую присоску вверх, одновременно нажимая вниз пластиковым инструментом, чтобы отслоить экран (возможно, потребуется, чтобы кто‑то другой прижал устройство для получения корректного рычага).

К задней части экрана прикреплён ленточный кабель. Избегайте подъёма или смещения экрана более чем на 3–4 дюйма до отсоединения ленточного кабеля, иначе вы можете повредить устройство.

На золотой ленточный кабель, соединяющий экран с планшетом, наложен кусок серебряной ленты.

Используйте пинцет, чтобы аккуратно снять серебряную ленту.

С помощью пластикового инструмента для вскрытия аккуратно приподнимите, чтобы отсоединить золотой ленточный кабель, который прикрепляет экран к основанию планшета.

Удалите девятнадцать винтов Phillips #1 длиной 3 мм.

С помощью пластикового инструмента для вскрытия подденьте следующий слой устройства.

Хотя устройство разделяется по наружному краю, использование внутреннего края (как на фото) может помочь получить лучший рычаг.

Удалите четыре чёрных винта Phillips #1 длиной 3 мм, которые удерживают аккумулятор.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять чёрный флажок на ZIF‑разъёме, расположенном в верхнем левом углу устройства.

После разблокировки разъёма извлеките ленточный кабель пинцетом.

Этот кабель не нужно полностью удалять, достаточно отсоединить одну сторону, чтобы вынуть аккумулятор.

Используя пластиковый инструмент для вскрытия, снимите кабель, который соединяет аккумулятор с устройством.

Теперь вы можете вынуть аккумулятор руками.

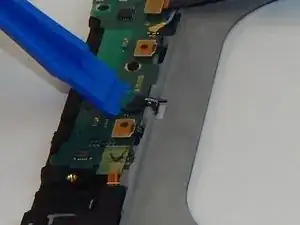

Используя пластиковый инструмент для вскрытия, отсоедините задний разъём кнопки «Домой» от устройства.

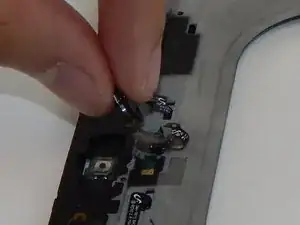

Раскройте устройство и аккуратно подденьте кнопку «Домой» пластиковой лопаткой.

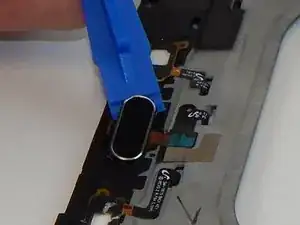

Осторожно извлеките кнопку «Домой», потянув её вертикально вверх.
