Замена камеры Samsung Galaxy Tab S2

Работа с устройством во включённом состоянии может привести к электрическому удару. Перед началом обязательно выключите и отключите устройство.

Снятие экрана может быть сложным из‑за сильных клеевых соединений.

Нагрейте все швы устройства с помощью iOpener от iFixit или теплового фена, чтобы ослабить клей по краям экрана.

Вставьте пластиковый инструмент для вскрытия в зазор на боковой стороне планшета, рядом с углом, где вы начнёте снимать экран.

Разместите маленькую присоску на экране рядом с углом, где установлен пластиковый инструмент.

Поднимайте присоску вверх, одновременно нажимая вниз пластиковым инструментом, чтобы отнять экран (возможно, потребуется помощник, чтобы удерживать устройство для лучшего упора).

К задней части экрана прикреплён ленточный кабель. Не поднимайте и не отгибайте экран более чем на 7–10 см до отключения ленточного кабеля, иначе вы можете повредить устройство.

Поверх золотого ленточного кабеля, соединяющего экран и планшет, наложен кусок серебристой ленты.

Аккуратно снимите серебристую ленту пинцетом.

С помощью пластикового инструмента аккуратно приподнимите золотой ленточный кабель, который соединяет экран с основанием планшета, чтобы отсоединить его.

Удалите девятнадцать винтов Phillips #1 длиной 3 мм.

Отожмите следующий слой корпуса устройства с помощью пластикового инструмента для вскрытия.

Хотя устройство разделяется по внешнему краю, использование внутреннего края (как на фото) может помочь получить лучший рычаг.

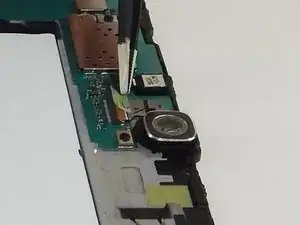

Снимите полоску зелёной ленты, закрывающую разъём камеры, с помощью пинцета.

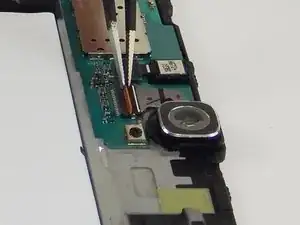

С помощью пинцета приподнимите язычок на ZIF‑разъёме, удерживающем ленточный кабель.

Потяните ленточный кабель прямо наружу пинцетом.

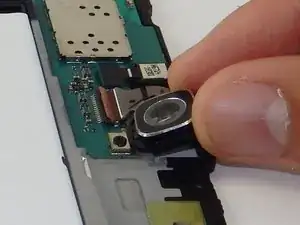

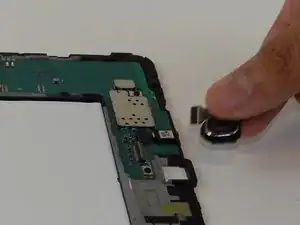

Снимите заднюю камеру.
