Замена экрана iPhone 8

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном повреждении.

Перед началом разборки выключите iPhone.

Удалите два пенталобных винта 3,5 мм на нижнем торце iPhone.

Открытие дисплея iPhone нарушит его водонепроницаемые уплотнения. Заранее подготовьте запасные уплотнения перед продолжением или избегайте попадания жидкости при повторной сборке без замены уплотнений.

Если вставить медиатор слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить медиатор и избежать повреждений.

Отмерьте 3 мм от вершины и отметьте медиатор перманентным маркером.

Вы также можете отметить остальные углы медиатора разными размерами.

В качестве альтернативы приклейте монету к медиатору на расстоянии 3 мм от вершины.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине саморемонта.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски ближе к нижнему краю iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более цепкой.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и проденьте его через рычаги Anti-Clamp.

Также можно использовать фен, тепловую пушку или горячую плиту, но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем краю iPhone.

Подождите одну минуту, чтобы клей ослаб и образовалась щель для открытия.

Вставьте медиатор в образовавшуюся щель.

Если Anti-Clamp не создаёт достаточной щели, приложите больше тепла к области и поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, удерживающий дисплей, что облегчит открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей под ним.

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образоваться герметичному сцеплению между присоской и передним стеклом.

Поднимайте присоску, прикладывая ровное, постоянное давление, чтобы создать небольшую щель между экраном и рамой.

Вставьте медиатор в щель.

Герметизирующий клей, удерживающий экран, очень прочен; создание начальной щели требует значительной силы. Если вам трудно открыть щель, добавьте тепла и аккуратно покачивайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно места для вставки инструмента.

Проведите медиатор вдоль левого края телефона, начиная с нижнего края и двигаясь к кнопкам регулировки громкости и переключателю без звука, чтобы разорвать клей, удерживающий дисплей.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь отогнуть верхний край дисплея от задней панели, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Вдоль правого края iPhone проходят тонкие кабели. Не вставляйте сюда лопаточку, вы можете повредить кабели.

Вставьте инструмент в правый нижний угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте лопаточку глубже 3 мм, вы можете повредить кабели дисплея.

Осторожно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или разорвать шлейфы, соединяющие дисплей.

Потяните за небольшой выступ на присоске, чтобы снять её с передней панели.

Просуньте лопаточку под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы освободить остатки клея.

Сдвиньте сборку дисплея немного вниз (отдаляя от верхнего края телефона), чтобы отщёлкнуть защёлки, удерживающие его в задней части корпуса.

Откройте iPhone, откинув дисплей вверх от левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких шлейфов всё ещё соединяют его с платой iPhone.

Подперните дисплей чем‑то, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

Удалите четыре винта Phillips, закрепляющие кронштейн нижнего шлейфа дисплея на плате. Длины винтов:

Два винта 1,3 мм

Два винта 2,8 мм

В течение всего руководства тщательно следите за винтами, чтобы каждый вернулся на своё место при сборке. Установка винта не туда может вызвать необратимые повреждения.

Снимите кронштейн.

Используйте острый конец лопаточки, чтобы выжать разъём аккумулятора из его гнезда на плате.

Немного отогните провод разъёма аккумулятора от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте острый конец лопаточки, чтобы выжать нижний разъём дисплея из его гнезда.

Чтобы заново подключить щёлкающиеся разъёмы такого типа, нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём даже немного смещён, он может погнуться и получить необратимое повреждение.

Используйте острый конец лопаточки, чтобы отключить второй нижний шлейф дисплея.

Удалите три винта Phillips 1,3 мм, фиксирующие кронштейн над разъёмом сборки датчиков передней панели.

Снимите кронштейн.

Используйте острый конец лопаточки, чтобы отключить разъём сборки датчиков передней панели.

Снимите узел дисплея.

При сборке остановитесь на этом шаге, если вы хотите заменить клей по краям дисплея.

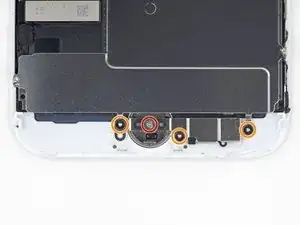

Удалите четыре винта Y000, фиксирующие кронштейн над кнопкой «Домой»/датчиком Touch ID:

Один винт 1,2 мм

Снимите этот винт первым. Сильное давление может выгнуть кронштейн кнопки «Домой», если сначала снять винты 1,3 мм.

Три винта 1,3 мм

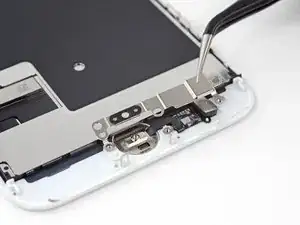

Снимите кронштейн.

При сборке будьте осторожны, не затягивайте эти винты слишком сильно — кнопка «Домой» может перестать работать.

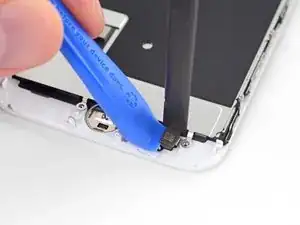

Используйте инструмент для открывания, чтобы поддеть левый край разъёма шлейфа кнопки «Домой» и отключить его от гнезда.

Если весь разъём начнёт откидываться вверх, не отделяясь, прижмите плоской стороной лопаточки кабель к верхнему краю разъёма, одновременно поддёвывая левый край разъёма. Будьте очень осторожны, чтобы не повредить кабель или разъём — в противном случае датчик будет необратимо выведен из строя.

Нагрев области вокруг датчика «Домой»/Touch ID поможет размягчить клей, удерживающий его тонкий кабель, что облегчит безопасное извлечение.

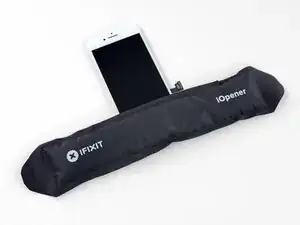

Переверните узел дисплея. Используйте фен или подготовьте iOpener и приложите его к нижнему краю дисплея примерно на 90 секунд, чтобы размягчить клей под ним.

Не перегревайте дисплей. Он должен быть немного слишком горячим, чтобы касаться удобно.

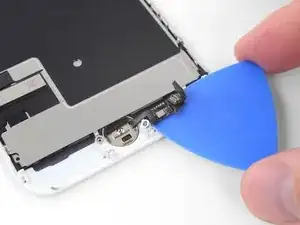

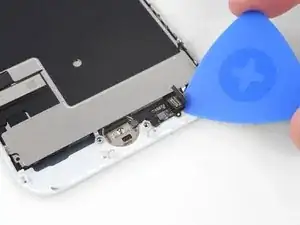

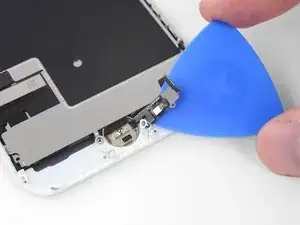

С помощью монтажной лопатки аккуратно отделите клей, удерживающий кабель датчика «Домой»/Touch ID, от задней стороны дисплейного модуля.

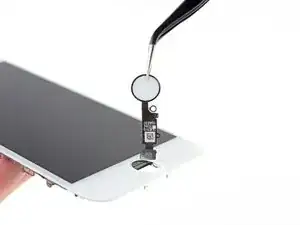

Снимите элемент датчика «Домой»/Touch ID, выведя его через переднюю сторону дисплея.

Для установки обратно сначала проденьте кабель через отверстие в передней части дисплея, как показано.

Ваша запасная деталь может поставляться с дополнительными винтами Y000, уже установленными рядом с кнопкой «Домой». Удалите лишние винты, чтобы вы могли установить крепление кнопки «Домой».
