Разъёмы логической платы
Это руководство только для подготовительных работ. Оно отключает большинство разъёмов и снимает большую часть винтов, чтобы вынуть материнскую плату. Съёмки сделаны так, что по ним нельзя однозначно определить, вынут ли Taptic Engine.
Обратите внимание, что логическая плата и сенсор Touch ID каждого iPhone запаяны на заводе, поэтому замена логической платы отключит Touch ID, если вы не установите также запасную кнопку «Домой», которая была правильно сопряжена с новой логической платой.
Открытие iPhone 8 повредит водозащитные уплотнения дисплея. Если вы не замените клеевые уплотнения, телефон будет работать нормально, но потеряет влагозащиту.
Шаг 1

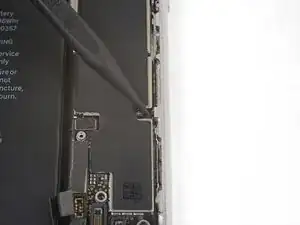

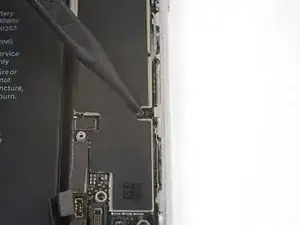

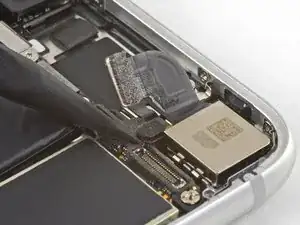

Используйте плоский конец лопатки, чтобы отключить разъём кабеля камеры, отогнув его прямо вверх из гнезда.
Шаг 2

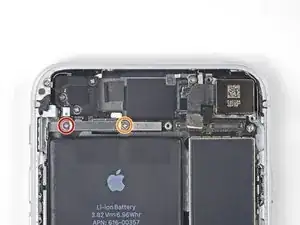

Снимите два винта, фиксирующие кронштейн задней камеры:
Один винт-стойка 3,0 мм
Один крестовый винт 3,1 мм
Винты-стойки лучше всего выкручивать отвёрткой или битой для винтов-стоек.
В крайнем случае можно использовать маленькую шлицевую отвёртку — действуйте очень аккуратно, чтобы она не соскользнула и не повредила окружающие компоненты.
Шаг 3

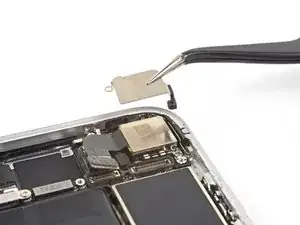

Снимите кронштейн задней камеры.
Шаг 4

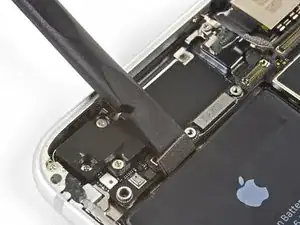

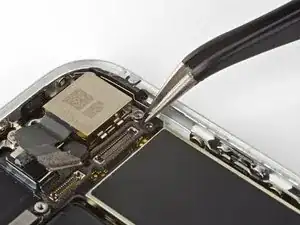

Используйте острый конец лопатки, чтобы отсоединить разъём вспышки, отогнув его прямо вверх из гнезда.
Шаг 5

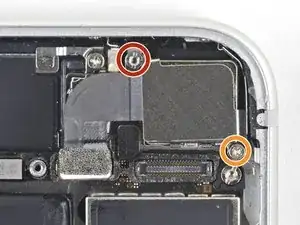

Снимите два винта, фиксирующие верхний кронштейн кабеля:
Один крестовый винт 2,9 мм
Один крестовый винт 1,3 мм
Шаг 6

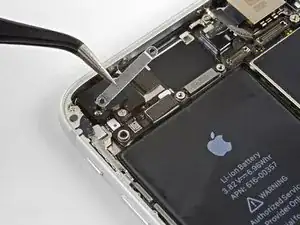

Снимите верхний кронштейн кабеля.
Шаг 7

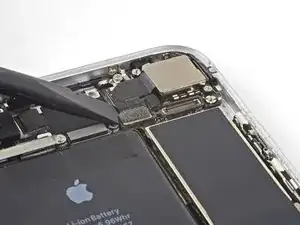

Используйте плоский конец лопатки, чтобы поддеть верхний кабельный разъём и отогнуть его вверх из гнезда.
Шаг 8

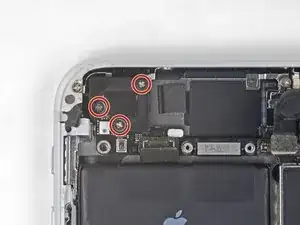

Снимите три крестовых винта 1,3 мм, фиксирующие левый верхний антеннный элемент.
Шаг 9

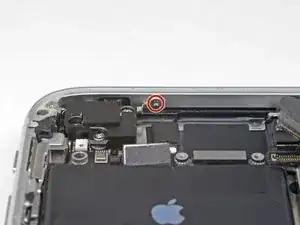

Снимите крестовый винт 1,4 мм, фиксирующий антеннный элемент у верхнего края корпуса.
Шаг 10
Снимите антеннный элемент.
Шаг 11

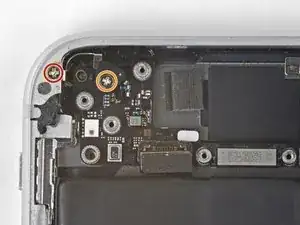

Снимите два крестовых винта, фиксирующие заземляющий зажим в верхнем левом углу логической платы:
Один крестовый винт 1,5 мм
Один крестовый винт 2,6 мм
Шаг 12
Снимите заземляющий зажим.
Шаг 13

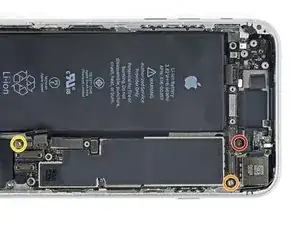

Снимите три винта, фиксирующие материнскую плату:
Один крестовый винт 1,8 мм
Один винт-стойка 2,5 мм
Один винт-стойка 2,2 мм
Шаг 14
Используйте пинцет, чтобы аккуратно отогнуть заземляющий кронштейн логической платы в сторону.
Шаг 15
Используйте острый конец лопатки, чтобы отодвинуть толкатель извлекателя SIM-карты, мешающий логической плате.
Заключение
Для сборки устройства выполните описанные выше шаги в обратном порядке.
Сдайте электронные отходы в переработку с сертификатом R2 или e-Stewards.
Ремонт не удался? Загляните в наше сообщество Answers за помощью по устранению неисправностей.
Перевод руководства с ifixit.com
