Замена модуля дисплея HTC One M9

Лоток для карты microSD находится в верхней правой части телефона, выше кнопок громкости. Чтобы открыть лоток, вставьте в маленькое отверстие лотка специальный инструмент для извлечения карты microSD или скрепку.

Нажмите на инструмент или скрепку, чтобы извлечь лоток с картой microSD.

Для этого может потребоваться значительное усилие.

При установке карты microSD обратно убедитесь, что она правильно ориентирована относительно лотка. Электрические контакты должны входить первыми, лицевая сторона карты microSD должна быть сверху.

Неплотное прилегание карты microSD к лотку — нормальное явление. Карта легко переставляется внутри лотка.

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие рядом с лотком для SIM-карты, который находится в верхней части левого края телефона.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие.

При установке SIM-карты убедитесь, что контактные площадки обращены к задней стороне. Скошенный угол SIM-карты должен быть направлен к внешнему нижнему углу лотка.

Используя пластиковую открывалку или лопатку, аккуратно подденьте и снимите крышку с верхней части корпуса.

Выкрутите два винта Torx T5 длиной 4 мм, расположенных на верхней части корпуса.

Продвигайте пластиковую открывалку по периметру устройства, чтобы отделить заднюю крышку от модуля дисплея.

Перед снятием задней крышки необходимо извлечь лотки для SIM-карты и карты microSD.

Будьте осторожны в области кнопок питания и громкости, так как они довольно хрупкие.

При отделении корпуса от модуля дисплея будьте аккуратны — задняя камера может быть приклеена к корпусу.

Воспользуйтесь пинцетом, чтобы поддеть белые и синие разъёмы кабелей снизу и аккуратно отсоединить их, потянув вверх.

Открутите два винта длиной 1,5 мм, фиксирующих коннектор батареи на материнской плате, с помощью отвёртки Phillips #00.

Подденьте лопаткой коннектор батареи, чтобы аккуратно отсоединить его от разъёма.

Не оказывайте давление на разъём.

Отогните ленту Каптона от разъёмов ZIF.

Поднимите поворотные фиксаторы на разъёмах ZIF с помощью лопатки или ногтя и аккуратно вытяните кабели.

Осторожно поднимите пинцетом ленту, покрывающую токопроводящую полосу, как показано на изображении.

Будьте осторожны при подъёме ленты, она легко рвётся.

Поднимите поворотный фиксатор разъёма ZIF с помощью лопатки или ногтя и вытяните кабель.

Отогните ленту Каптона от оставшихся трёх разъёмов ZIF, затем поднимите поворотные фиксаторы на разъёмах ZIF с помощью лопатки или ногтя и вытяните кабели.

Третий разъём ZIF в основном находится под материнской платой. При сборке устройства убедитесь, что он возвращён на место под плату.

Снимите крышку двойной светодиодной вспышки с помощью пинцета. Крышка прикреплена небольшим количеством клея.

Нагретый пинцет облегчит снятие крышки, так как нагрев ослабляет клей.

Снимайте крышку, прилагая минимальное усилие. Крышка может быть приклеена к одной или нескольким кабелям антенны, расположенным под ней.

Пинцетом отсоедините два кабеля антенны рядом с камерой.

У некоторых моделей телефона в этом месте будет только один кабель антенны.

Отсоедините кабель антенны в нижней правой части телефона.

Открутите три винта Torx T5 длиной 4 мм, которые крепят материнскую плату.

Пинцетом поднимите вибромотор из его гнезда.

Не повредите провода, соединяющие вибромотор с материнской платой. Используйте минимальное усилие.

Нагрейте iOpener'ом или тепловым феном клей в нижней части материнской платы, чтобы его ослабить.

См. инструкции по использованию iOpener'а для получения дополнительной информации.

Пластиковой открывалкой или лопаткой аккуратно подденьте материнскую плату по краям корпуса и извлеките её.

Аккуратно поднимите материнскую плату из корпуса, начиная с верхнего угла (рядом с камерой).

Используя пинцет, снимите ленту с нижней части аккумулятора.

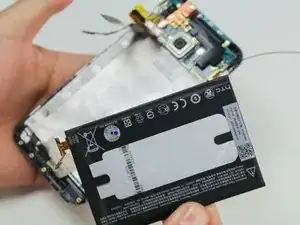

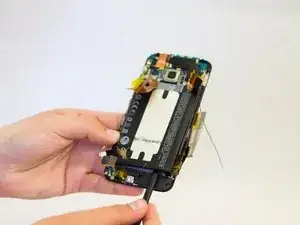

Воспользуйтесь лопаткой, чтобы осторожно поддеть аккумулятор от сборки дисплея.

Следите за тем, чтобы не проколоть и не согнуть аккумулятор.

Будьте предельно осторожны, чтобы не порвать гибкий кабель кнопок питания и громкости

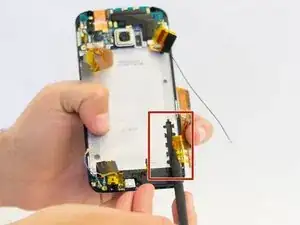

Осторожно подденьте по периметру сборку дисплея, чтобы отделить экран от остального устройства.

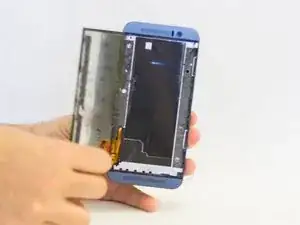

Как только между экраном и телефоном образуется заметный зазор, аккуратно снимите экран с корпуса.

Осторожно протяните кабель дисплея через остальную часть устройства.
