Замена платы разъёма наушников/микро-USB в HTC One M9

Лоток для карты microSD находится в верхней правой части телефона, над кнопками регулировки громкости. Чтобы открыть лоток, вставьте инструмент для извлечения карты microSD или скрепку в небольшое отверстие в лотке для карты microSD.

Затем нажмите инструментом или скрепкой, чтобы извлечь лоток для карты microSD.

Для этого может потребоваться значительная сила.

При повторной установке карты microSD убедитесь, что она правильно ориентирована в лотке. Контактные разъёмы должны вставляться первыми, а лицевая сторона карты microSD — вверх.

Нормально, что карта microSD сидит в лотке не идеально. Карту microSD легко поправить в лотке.

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие рядом с лотком для SIM-карты, расположенном в верхней части левого ребра телефона.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительная сила.

При повторной установке SIM-карты убедитесь, что её контакты обращены к задней стороне. Скошенный угол SIM-карты должен указывать на внешний нижний угол лотка.

Используя пластиковую лопатку для вскрытия или лопаточку, аккуратно подденьте и снимите крышку сверху корпуса.

Снимите два винта T5 длиной 4 мм в верхней части корпуса.

Проведите пластиковой лопаткой по периметру устройства, чтобы отделить заднюю крышку от дисплейного блока.

Лоток для SIM-карты и лоток для Micro SD карты должны быть вынуты перед снятием задней крышки.

Будьте осторожны вокруг кнопок питания и громкости, так как они довольно хрупкие.

Будьте осторожны при отделении корпуса от дисплейного блока, так как тыльная камера может быть приклеена к корпусу.

Используйте пинцет, чтобы подвести под белые и синие разъёмы кабелей и аккуратно поджать их вверх, чтобы отсоединить.

Снимите два винта длиной 1,5 мм, которые фиксируют разъём аккумулятора на плате, используя отвёртку Phillips #00.

Используйте лопаточку, чтобы аккуратно поддеть разъём аккумулятора и вынуть его из гнезда.

Не давите на гнездо.

Отогните каптоновую ленту с ZIF-разъёмов.

Используйте лопаточку или ноготь, чтобы поднять шарнирные фиксирующие защёлки на ZIF-разъёмах и аккуратно вытащите кабели.

С помощью пинцета аккуратно приподнимите ленту, покрывающую электрическую полосу, как показано на фотографии.

Будьте осторожны при подъёме ленты — она легко рвётся.

Используйте лопаточку или ноготь, чтобы поднять шарнирную фиксирующую защёлку на ZIF-разъёме и вытяните кабель.

Отогните каптоновую ленту с оставшихся трёх ZIF-разъёмов, затем используйте лопаточку или ноготь, чтобы поднять шарнирные фиксирующие защёлки на ZIF-разъёмах и вынуть кабели из каждого.

Третий ZIF-разъём в основном находится под материнской платой. При сборке убедитесь, что он возвращён обратно под плату.

Снимите крышку двойной светодиодной вспышки пинцетом. Крышка удерживается небольшим количеством клея.

Использование нагретого пинцета упростит снятие крышки вспышки, так как тепло ослабляет клей.

Снимайте крышку, прикладывая минимальную силу. Крышка вспышки может быть приклеена к антенному(ым) кабелю(ам) под ней.

Используйте пинцет, чтобы отключить два антеннных кабеля рядом с камерой.

В некоторых моделях телефона в этом месте будет только один антеннный кабель.

Отключите антеннный кабель в правом нижнем углу телефона.

Снимите три винта T5 длиной 4 мм, которые фиксируют материнскую плату.

С помощью пинцета извлеките вибромотор из его посадочного места.

Избегайте повреждения проводов, соединяющих вибромотор с материнской платой. Используйте минимальное усилие.

Используйте iOpener или фен, чтобы ослабить клей в нижней части материнской платы.

См. Инструкции по использованию iOpener для дополнительной информации.

Используйте пластиковый инструмент для вскрытия или лопаточку вдоль краёв корпуса, чтобы аккуратно поддеть материнскую плату и вынуть её из корпуса.

Осторожно приподнимите материнскую плату из корпуса, начиная с верхнего угла (рядом с камерой).

Снимите винт T5 длиной 3 мм, который удерживает передний динамик.

Этот винт отсутствовал из‑за неаккуратного разбора на предыдущем этапе.

Осторожно извлеките динамик из устройства.

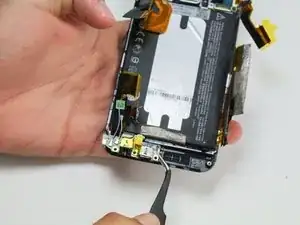

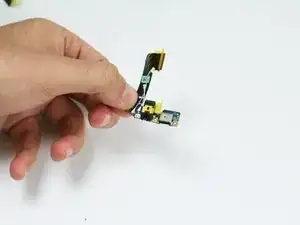

Используйте пинцет, чтобы вынуть плату разъёма для наушников/micro USB.
