Снятие фронтальной камеры Google Pixel 10 Pro XL

Перед началом ремонта разрядите аккумулятор Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Осколки стекла усложняют разборку — или даже могут причинить травму. Если заднее стекло вашего телефона треснуло, выполните этот шаг.

Наклейте полоски упаковочной ленты на треснувшее стекло, пока оно полностью не будет покрыто — это поможет удержать осколки и позволит присоске приклеиться.

Убедитесь, что по нижнему краю проходит одна полоска (не внахлест), достаточно широкая, чтобы на неё можно было установить присоску.

Накрывайте только само стекло — не приклеивайте ленту к рамке.

Рассмотрите возможность использования защитных очков, чтобы защитить глаза от вылетевших осколков стекла при ремонте.

Клеевая лента фиксирует заднее стекло на рамке. Нагрев стекла размягчает клей, облегчая разделение компонентов.

Нагрейте iOpener и положите его на нижний край заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или термофен для нагрева заднего стекла.

Неправильное использование термофена может повредить дисплей и/или аккумулятор — внимательно следуйте связанным инструкциям.

Прижмите присоску к центру нижнего края заднего стекла, как можно ближе к краю.

Сильным, равномерным усилием потяните присоску вверх, пока между задним стеклом и рамкой не образуется зазор.

Вставьте кончик лезвия для вскрытия в образовавшийся зазор.

Заднее стекло приклеено по периметру рамки. Используйте это изображение как ориентир при отделении клеевой ленты.

Возле кнопки питания к заднему стеклу подключён кабель. Не вставляйте лезвие сюда, чтобы не повредить кабель.

Если заднее стекло в какой‑то момент покажется застрявшим, нагрейте эту область и попробуйте снова.

Проведите лезвием вдоль нижнего края, чтобы отделить клей.

Оставьте лезвие под нижним левым углом, чтобы клей не запечатался снова.

Вставьте второе лезвие под нижний левый угол и проведите им вверх по левому краю, останавливаясь у кнопки питания.

Оставьте лезвие вставленным, чтобы клей не запечатался снова.

Вставьте третье лезвие под нижний правый угол заднего стекла и проведите им вверх по правому краю.

Оставьте лезвие под верхним правым углом.

Вставьте четвёртое лезвие под верхний правый угол.

Проведите лезвием вдоль верхнего края и слегка вокруг верхнего левого угла, останавливаясь у основания выступа камеры.

Не пытайтесь полностью снять заднее стекло — оно всё ещё соединено ленточным кабелем.

Отогните заднее стекло через левую сторону телефона и подоприте его присоской (или прочным предметом).

Если заднее стекло всё ещё кажется застрявшим, пройдитесь лезвием по периметру и отделите оставшийся клей.

Отвинтите два винта длиной 2,3 мм, фиксирующие скобу разъёма заднего стекла, используя отвертку Torx Plus 3IP.

Снимите скобу пинцетом или пальцами.

Будьте осторожны, чтобы не поцарапать и не запачкать задние камеры.

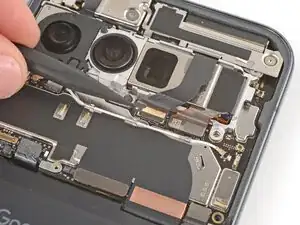

Используя наконечник лопатки, подденьте и отключите пресс‑коннекторы аккумулятора и заднего стекла .

Снимите заднее стекло.

Отвинтите четыре винта длиной 5,0 мм, фиксирующие крышку материнской платы, используя отвертку Torx Plus 3IP.

Снимите крышку материнской платы.

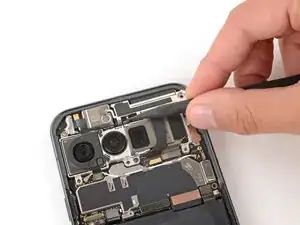

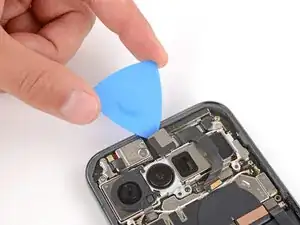

Используйте остриё лопатки, чтобы приподнять и отсоединить пресс‑коннектор передней камеры.

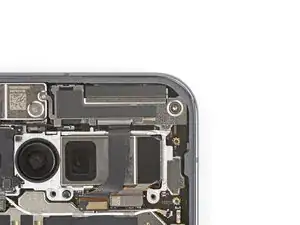

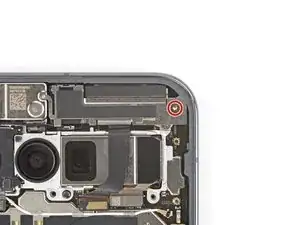

Отверткой Torx Plus 3IP отверните винт длиной 5,0 мм, который крепит крышку передней камеры.

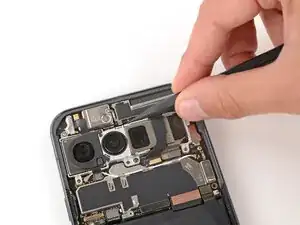

Используйте остриё лопатки, чтобы нажать на защёлку кронштейна передней камеры и сдвинуть её вверх для освобождения.

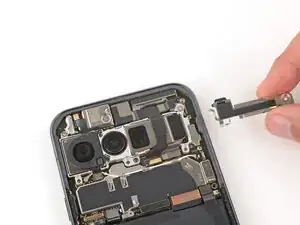

Снимите крышку.

Клей фиксирует переднюю камеру в её углублении.

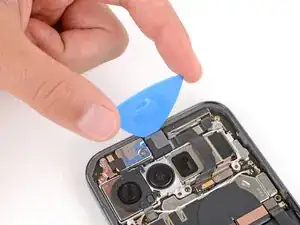

Используйте кончик рашпиля для вскрытия, чтобы осторожно поддеть переднюю камеру за верхний край и извлечь её.
