Замена катушки беспроводной зарядки Samsung Galaxy Note9

Перед началом разборки выключите телефон.

Используйте фен, термофен или приготовьте iOpener и приложите его к правому краю задней панели телефона примерно на минуту, чтобы размягчить находящийся под ней клей.

Прикрепите присоску к задней крышке.

Поднимите с помощью присоски, чтобы создать зазор между задней крышкой и рамкой телефона.

Вставьте медиатор для вскрытия в зазор.

Если стекло сильно треснуло, заклейте его упаковочной лентой, чтобы создать поверхность, за которую присоска сможет схватиться.

Если клей не поддаётся, примените больше тепла, не чрезмерное усилие. Слишком большая сила может разбить стекло.

Учтите, что по верхнему краю и вокруг окантовки камеры клея больше, чем вокруг остальной части телефона.

Осторожно разрежьте клей вдоль левого края рядом с датчиком отпечатков пальцев, иначе вы рискуете повредить внутренний шлейф.

Если в какой-то момент клей кажется упрямым, примените больше тепла — не больше силы.

Начиная с центра, разрежьте клей вверх и вниз по правой стороне с помощью медиатора.

Не вставляйте медиатор более чем наполовину в телефон при резке рядом с датчиком отпечатков пальцев или камерами, иначе вы рискуете повредить внутренние компоненты.

Будьте осторожны возле угла, так как стекло там очень хрупкое. В любой момент применяйте больше тепла, если клей застрял.

Оставьте медиатор во вставленном положении в верхнем правом углу.

Используйте другой медиатор, чтобы разрезать клей вокруг правого нижнего угла.

Оставьте этот медиатор в телефоне.

Используйте термофен или фен или приложите разогретый iOpener к левой стороне задней панели на три минуты, чтобы размягчить клей под ней.

Будьте осторожны возле углов, так как стекло там наиболее хрупкое.

Вставьте медиатор в левый нижний угол задней панели.

Используя другой медиатор, разрежьте клей вдоль левого края задней панели.

Не вставляйте медиатор более чем наполовину по левому краю рядом с датчиком отпечатков пальцев, иначе вы можете повредить внутренний шлейф.

Допускается, что медиаторы выпадают по мере отделения задней крышки.

Используя вставленный медиатор, аккуратно разрежьте клей вокруг верхнего левого угла задней панели.

Наконец, разрежьте последний участок клея вдоль верхней части телефона.

При необходимости применяйте iOpener, фен или термофен для дополнительного нагрева в местах, где вы режете клей.

Сначала отделите правую сторону задней крышки.

Поднимите крышку с левого края, чтобы оголить шлейф датчика отпечатков пальцев.

Пока не вытягивайте шлейф датчика отпечатков пальцев.

Крышка датчика отпечатков пальцев может остаться прикреплённой к средней рамке.

Используйте кончик лопатки, чтобы поддеть шлейф датчика отпечатков пальцев и вынуть его из разъёма.

Снимите заднюю крышку.

Для повторной установки задней крышки:

С помощью пинцета удалите с корпуса телефона кусочки оставшегося клея. Затем очистите зоны приклейки изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой тканью, чтобы подготовить поверхность для нового клея. Нет необходимости удалять клей до пластика, но крупные фрагменты следует убрать.

Включите телефон и проверьте исправность до установки нового клея и запечатывания телефона.

Осторожно нанесите новый клей на заднюю крышку, затем совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

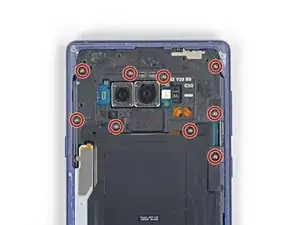

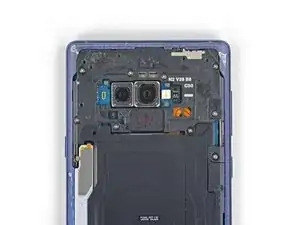

Отверткой Phillips снимите девять винтов 4 мм, удерживающих верхнюю среднюю рамку.

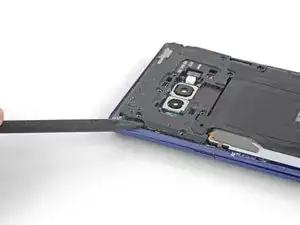

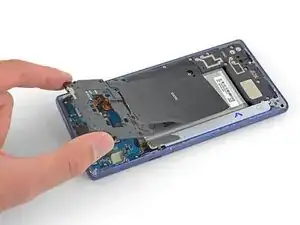

С помощью лопатки приподнимите верхнюю среднюю рамку и выньте её из телефона.

Верхняя средняя рамка защёлкивается при установке и съёме.

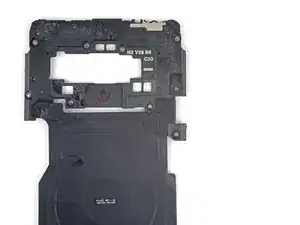

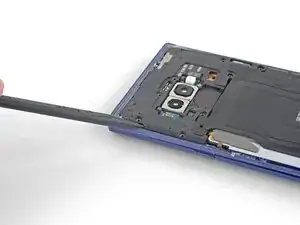

Отлепите катушку беспроводной зарядки от аккумулятора, начиная с левой стороны.

Клей слабый, но при необходимости его можно разрезать медиатором.

При сборке начните с защёлкивания средней рамки на место перед приклеиванием катушки беспроводной зарядки.

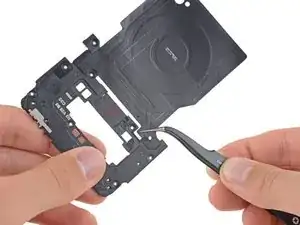

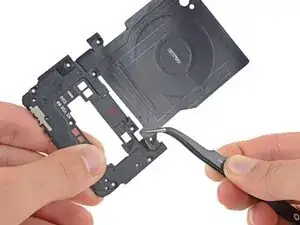

Используйте пинцет, чтобы оторвать верхний левый угол катушки беспроводной зарядки от верхней средней рамы.

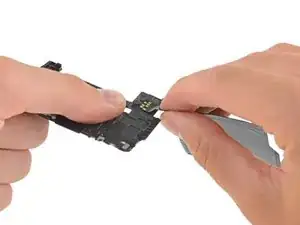

Оставшийся угол катушки беспроводной зарядки охватывает верхнюю среднюю раму и приклеен с обеих сторон.

Клей в этом углу значительно прочнее, чем в предыдущем.

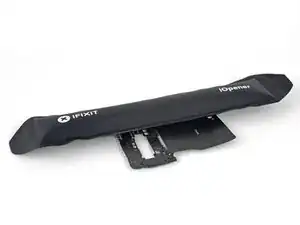

Используйте тепловую пушку или фен либо примените нагретый iOpener, чтобы размягчить клей.

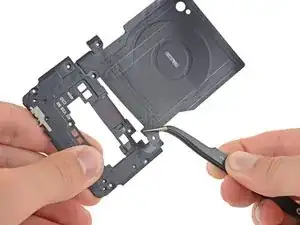

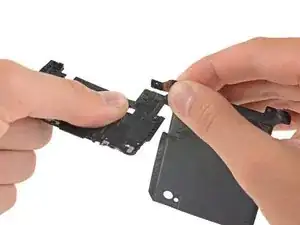

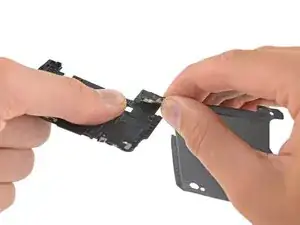

Оторвите катушку беспроводной зарядки вдоль кромки верхней средней рамы.

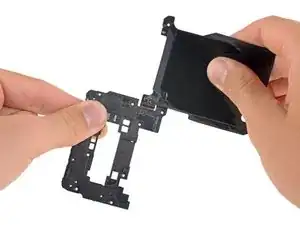

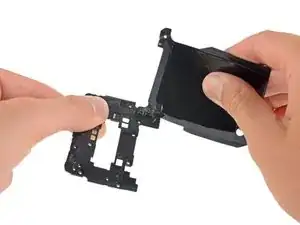

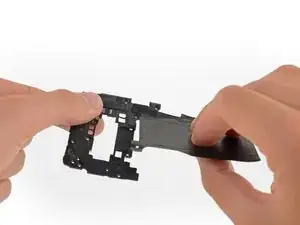

Оторвите катушку беспроводной зарядки от задней стороны верхней средней рамы.

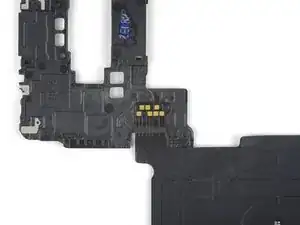

При сборке новой катушки беспроводной зарядки начните с совмещения выступов на средней раме с отверстиями в катушке, чтобы правильно выровнять контакты обеих деталей.
