Замена аккумулятора Google Pixel 10 Pro XL

Перед началом ремонта разрядите аккумулятор Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Осколки стекла могут осложнить разборку или, что хуже, привести к травме. Если заднее стекло вашего телефона треснуло, выполните этот шаг.

Наклейте полоски упаковочной ленты на треснувшее стекло до полного покрытия — это поможет удержать стекло и позволит присоске прикрепиться.

Убедитесь, что через нижний край проходит одна полоска (не перекрывающаяся) ленты, достаточная по размеру для установки присоски.

Покрывайте только само стекло — не приклеивайте ленту к корпусу.

Рекомендуется надеть защитные очки, чтобы уберечь глаза от осколков стекла, которые могут оторваться во время ремонта.

Клей фиксирует заднее стекло к рамке. Нагрев стекла размягчает клей и облегчает разделение.

Разогрейте iOpener и положите его на нижний край заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или тепловую пушку для нагрева заднего стекла.

Неправильное использование тепловой пушки может повредить дисплей и/или аккумулятор — внимательно следуйте связанным инструкциям.

Установите присоску в центре нижнего края заднего стекла, как можно ближе к краю.

Резко и ровно потяните за присоску вверх, пока между задним стеклом и рамкой не образуется зазор.

Вставьте кончик пластикового инструментa в зазор.

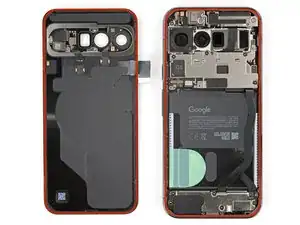

Заднее стекло закреплено клеем по периметру рамки. Используйте эту фотографию как ориентир при отделении клея.

Возле кнопки питания к заднему стеклу подсоединён кабель. Не вставляйте инструмент в это место, чтобы не повредить кабель.

Если заднее стекло будет казаться застрявшим на любом этапе следующих шагов, подогрейте область и попробуйте снова.

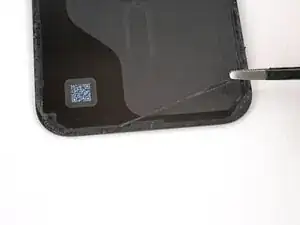

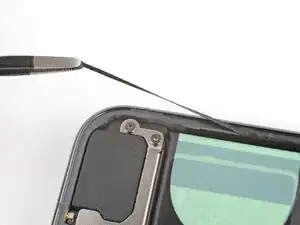

Проведите пластиковым инструментом вдоль нижнего края, чтобы отделить клей.

Оставьте инструмент под нижним левым углом, чтобы клей не сомкнулся снова.

Вставьте второй инструмент под нижний левый угол и проведите им вверх по левой стороне, останавливаясь у кнопки питания.

Оставьте инструмент вставленным, чтобы клей не сомкнулся снова.

Вставьте третий инструмент под нижний правый угол заднего стекла и проведите им вверх по правой стороне.

Оставьте инструмент под верхним правым углом.

Вставьте четвёртый инструмент под верхний правый угол.

Проведите инструментом вдоль верхнего края и немного вокруг верхнего левого угла, останавливаясь у основания выступа камеры.

Не пытайтесь полностью снять заднее стекло — оно всё ещё соединено шлейфом.

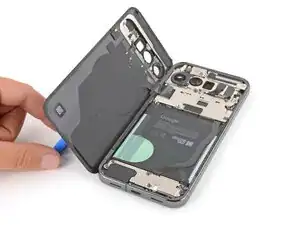

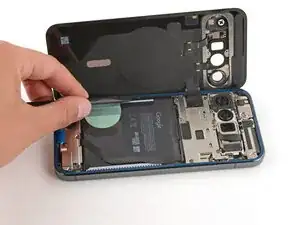

Отогните заднее стекло через левую сторону телефона и подпереть его присоской (или прочным предметом).

Если заднее стекло всё ещё держится, пройдитесь инструментом по периметру и отделите оставшиеся участки клея.

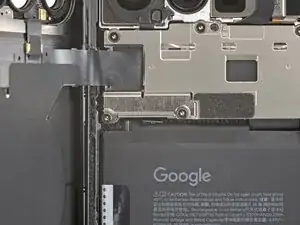

Отверткой Torx Plus 3IP отвёрните два винта длиной 2.3 мм, фиксирующие крепление разъёма заднего стекла.

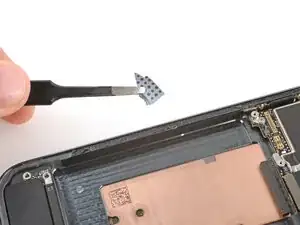

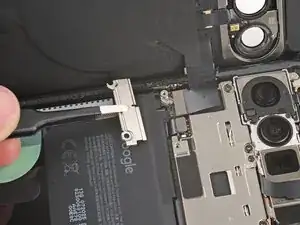

Пинцетом или пальцами снимите крепление.

Осторожно, чтобы не поцарапать и не запачкать тыловые камеры.

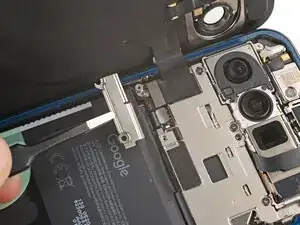

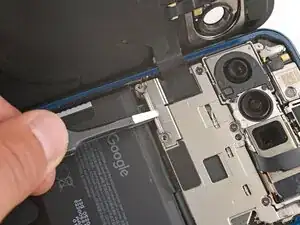

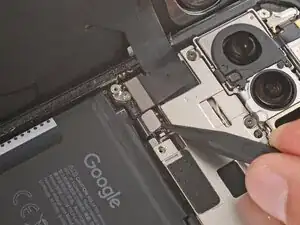

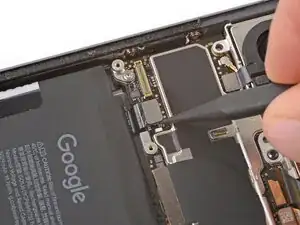

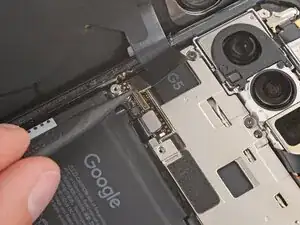

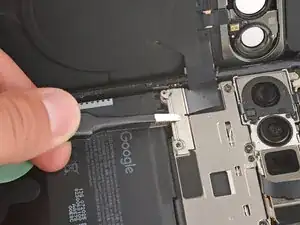

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс‑коннекторы батареи и заднего стекла press connectors.

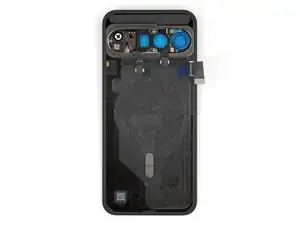

Снимите заднее стекло.

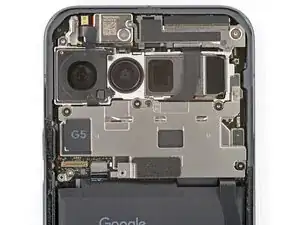

Отверткой Torx Plus 3IP отвёрните четыре винта длиной 5,0 мм, крепящие крышку материнской платы.

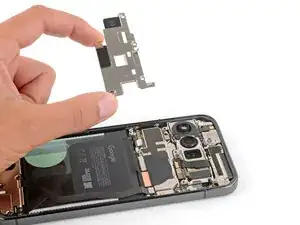

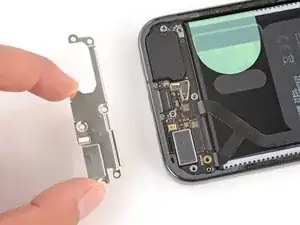

Снимите крышку материнской платы.

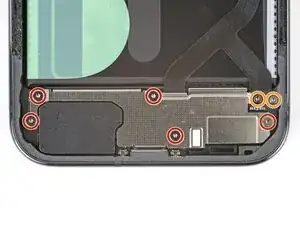

Отверткой Torx Plus 3IP отвёрните семь винтов:

Пять винтов длиной 5,0 мм

Два винта длиной 4,1 мм

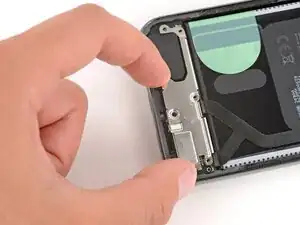

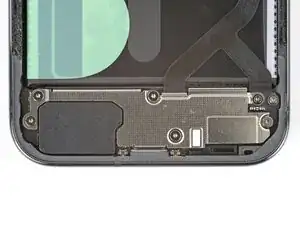

Снимите крышку платы USB‑C.

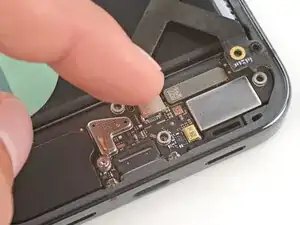

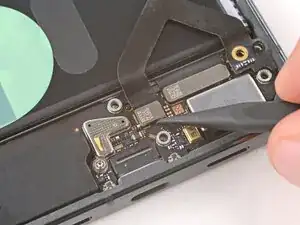

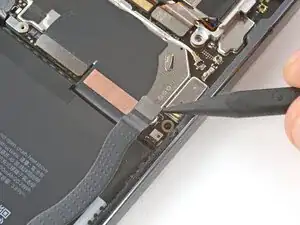

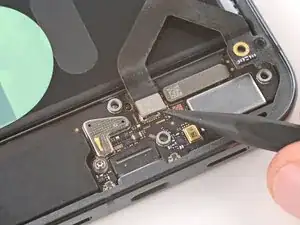

Используйте лопатку, чтобы поддеть и отсоединить оба пресс‑коннектора соединительного кабеля — один на плате USB‑C и один на материнской плате.

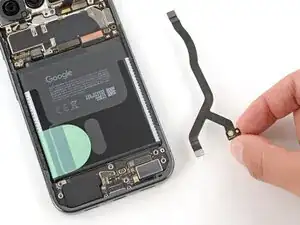

Снимите соединительный кабель.

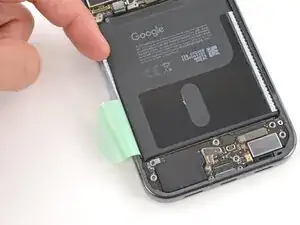

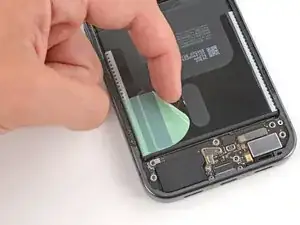

Пальцами отогните всю отрывную вкладку батареи на левой стороне, включая тонкую полоску, идущую вдоль боковины.

Наденьте напальчники, чтобы обеспечить надежный захват вытяжных лент батареи и корпуса в следующем шаге.

Если у вас нет напальчников, используйте латексные/нитрильные или резиновые перчатки.

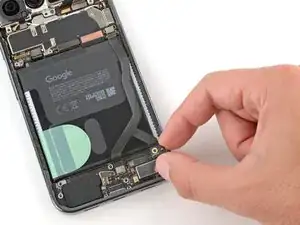

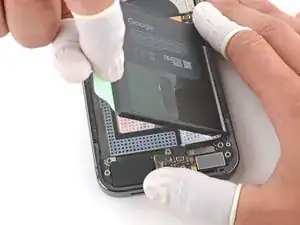

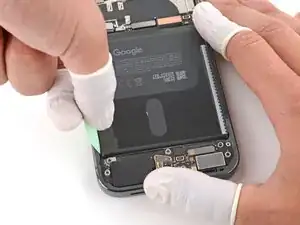

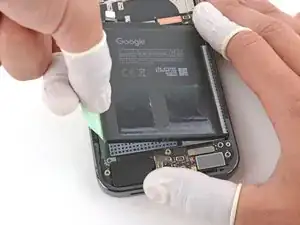

Зафиксируйте правую сторону телефона одной рукой и другой рукой захватите вытяжную ленту батареи.

Убедитесь, что рука, фиксирующая телефон, в основном давит на рамку — она не должна закрывать батарею или давить на чувствительные компоненты.

Тяните строго вверх и прикладывайте постоянное, равномерное усилие, пока клей не разойдётся.

Захватите батарею и медленно оттяните её от телефона, чтобы извлечь пластиковую оболочку из углубления.

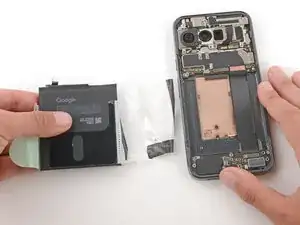

Удалите батарею.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать телефон обратно.

Перед установкой новой батареи проверьте углубление на предмет остатков пластика и остатков клея от оболочки батареи.

Если батарея вышла чисто, этот шаг можно пропустить.

Удалите любые остатки пластика от старой оболочки батареи.

Используйте одну или две капли изопропилового спирта высокой концентрации (>90%) и микрофибру или безворсовую ткань, чтобы удалить остатки клея.

Будьте осторожны, чтобы не допустить попадания спирта в вырезы в углублении для батареи — низ экрана открыт и может быть повреждён.

Дайте спирту полностью высохнуть перед продолжением.

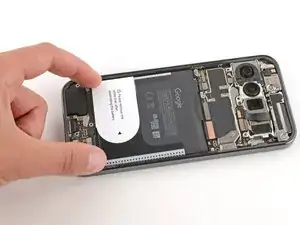

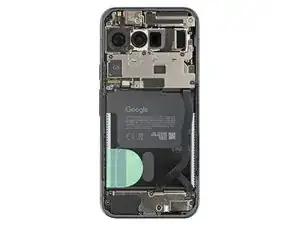

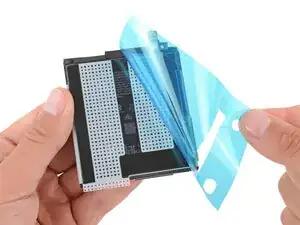

Снимите большую цветную подложку с батареи, чтобы открыть клей.

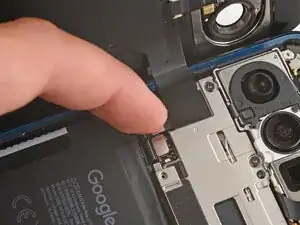

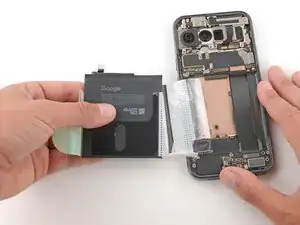

Держите батарею над её углублением и пальцем нажмите вниз, чтобы временно подключить пресс‑коннектор батареи.

Временное подключение батареи гарантирует, что она правильно расположена в углублении.

Уложите батарею в углубление и плотно прижмите, чтобы зафиксировать её.

Используйте лопатку, чтобы поддеть и отсоединить батарею.

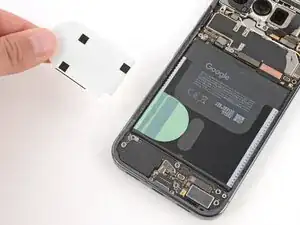

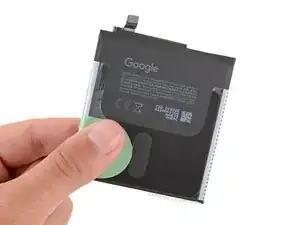

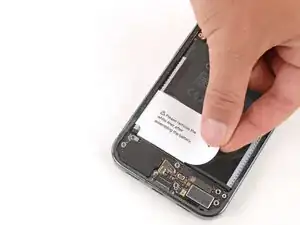

Пальцами удалите оставшиеся наклейки или подложки с батареи.

Верните соединительный кабель на место.

Пальцем нажмите и подсоедините оба пресс‑коннектора соединительного кабеля.

Установите крышку платы USB‑C обратно на место.

Используйте отвертку Torx Plus 3IP, чтобы установить семь винтов:

Пять винтов длиной 5,0 мм

Два винта длиной 4,1 мм

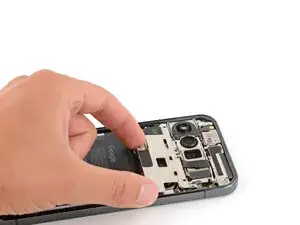

Установите обратно крышку материнской платы.

Используйте отвертку Torx Plus 3IP, чтобы установить четыре винта длиной 5,0 мм, крепящие крышку материнской платы.

Перед установкой нового клея весь старый клей и его остатки должны быть полностью удалены с рамки.

Не торопитесь на следующих двух шагах. Чистая рамка позволяет заменяющему клею ложиться полностью плоско, обеспечивая лучшее уплотнение для заднего стекла.

Удаление всего старого клея может быть очень трудным и отнимающим много времени.

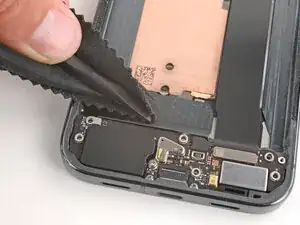

Используйте острый конец лопатки, чтобы удалить весь старый клей от экрана с рамки. Старайтесь «скатывать» клей на себя, чтобы он собирался в шарики — так его легче удалить.

Если удаётся скатать достаточно большой кусок, используйте пинцет, чтобы медленно тянуть клей в противоположную сторону от той, в которую вы соскребали лопаткой.

Если вам трудно удалить мелкие кусочки, капните одну каплю изопропилового спирта высокой концентрации (>90%) и соскребите их лопаткой.

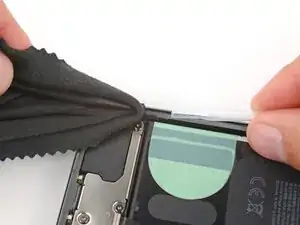

Намотайте микрофибру или безворсовую тряпку на лопатку.

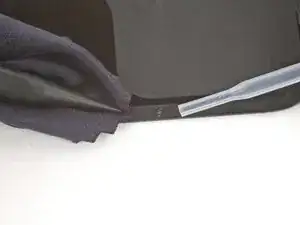

Используйте лопатку и изопропиловый спирт высокой концентрации (>90%), чтобы очистить все оставшиеся остатки клея с рамки, при необходимости добавляя капли спирта.

Дайте спирту полностью высохнуть перед продолжением.

Если вы устанавливаете обратно оригинальное заднее стекло, повторите процедуры из двух предыдущих шагов для очистки заднего стекла.

Перед нанесением клея для заднего стекла убедитесь, что знаете, как он будет располагаться на рамке. Если вы нанесёте клей неверно, придётся начинать заново с новым клеем.

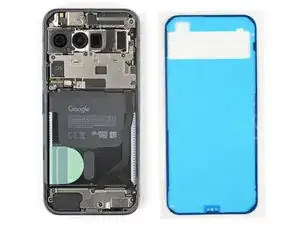

Держите клей над рамкой, чтобы определить его ориентацию. Используйте вырез под тыльную камеру в подкладке, чтобы визуализировать, как он ляжет в рамке.

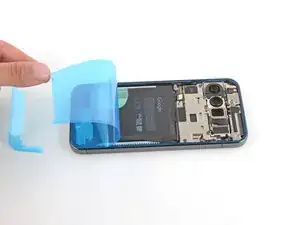

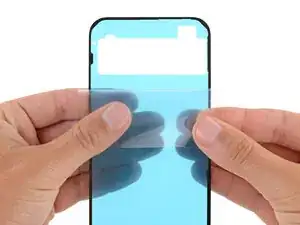

Отделите вниз верхнюю половину большой прозрачной подкладки, чтобы открыть клей — не снимайте подкладку полностью пока.

Не торопитесь при совмещении клея с рамкой — он очень липкий и не перемещается после нанесения.

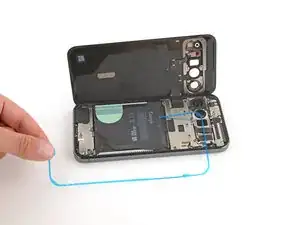

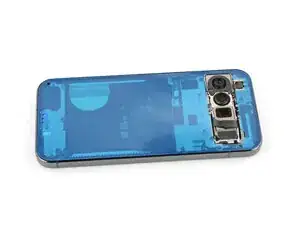

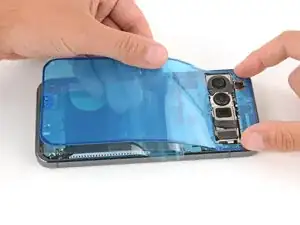

Сложив большую прозрачную подкладку к нижней части телефона, уложите открытый верхний край клея на рамку.

Используйте кромку рамки для выравнивания клея.

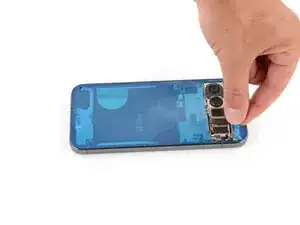

Когда верхний край выровнен, аккуратно прижмите верхние углы, чтобы закрепить клей.

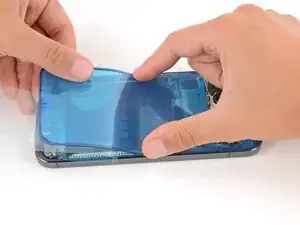

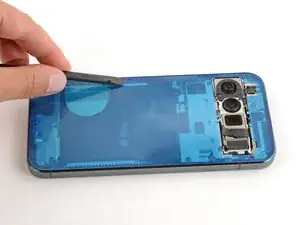

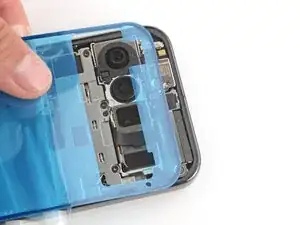

Медленно укладывайте остальную часть клея на рамку, прижимая его на место и одновременно отрывая большую прозрачную подкладку.

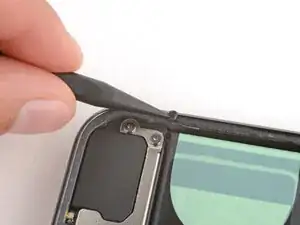

Используйте лопатку, чтобы плотно прижать клей и закрепить его на рамке.

Медленно оттяните и удалите большую цветную подкладку, хватаясь за неё у выреза рядом с верхним краем.

Если вместе с подкладкой начинает отрываться клей, проверьте, что вы плотно прижали его лопаткой. Если он продолжает отрываться, прижимайте клей кончиком лопатки по ходу удаления.

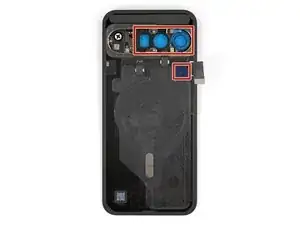

Если вы устанавливаете новое заднее стекло, у replacement-детали будут различные защитные подкладки и кусочки ленты на внутренней стороне, которые необходимо удалить. У вашей детали они могут находиться в других местах, поэтому тщательно проверяйте!

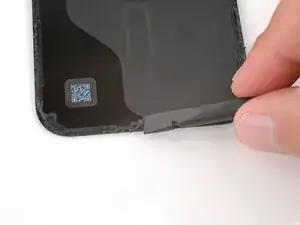

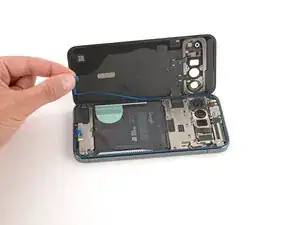

Снимите все подкладки с внутренней стороны заднего стекла, уделяя особое внимание вырезам для фронтальной камеры и нижнему краю.

Обычно подкладки можно определить по вынимаемым язычкам.

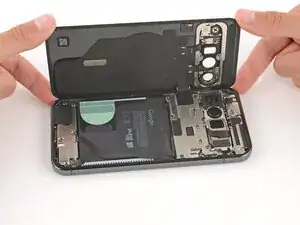

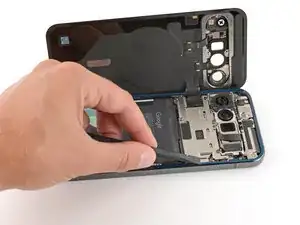

Прикрепите присоску к заднему стеклу и подпереть его с левой стороны телефона, чтобы кабель был близко к его разъёму.

В качестве альтернативы можно использовать устойчивый предмет (например, стопку книг), чтобы подпереть заднее стекло.

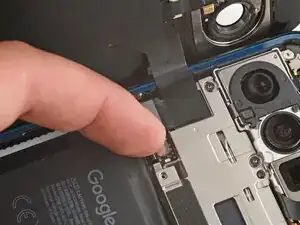

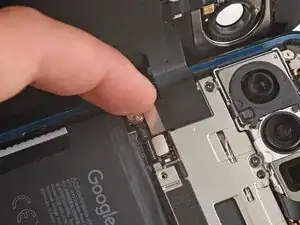

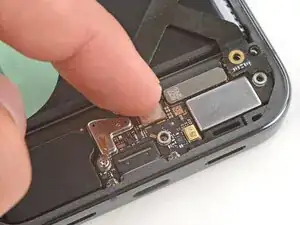

Используйте палец, чтобы прижать и соединить разъёмы заднего стекла и разъёмы датчика давления батареи.

Для широких разъёмов, таких как разъём заднего стекла, сначала прижмите одну из коротких сторон до щелчка, затем повторите с другой стороны. Не давите посередине. Если разъём сдвинут, контакты могут погнуться и вызвать необратимое повреждение.

Установите назад защитную крышку разъёма заднего стекла.

Используйте отвертку Torx Plus 3IP, чтобы ввернуть два винта длиной 2,3 мм, фиксирующие крышку.

С помощью лопатки плотно прижмите клей, чтобы зафиксировать его на раме.

Сейчас выгодный момент включить устройство и проверить все функции, прежде чем окончательно его закрывать. Если возникнут проблемы, выполните базовую диагностику. Обязательно полностью выключите питание перед продолжением работы.

Снимите оставшиеся защитные плёнки с клея на заднем стекле.

Если клей начинает отрываться вместе с плёнкой, убедитесь, что вы полностью прижали его лопаткой. Если отслоение продолжается, прижимайте клей кончиком лопатки по мере продвижения.

Переверните заднее стекло на рамку и плотно прижмите его на место.

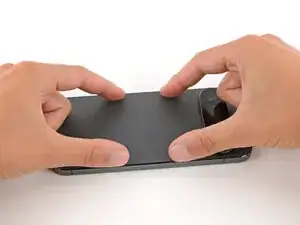

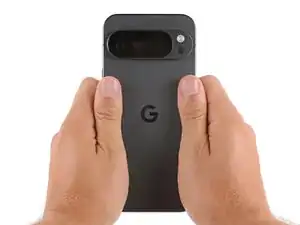

Поднимите телефон и сильно сожмите по периметру, чтобы усилить сцепление.

Для ещё более прочного соединения вы можете положить книги на заднее стекло или использовать зажимы для фиксации экрана.
