Снятие платы USB‑C Google Pixel 10 Pro XL

Дождитесь разряда батареи Pixel ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Осколки стекла усложняют разборку — или, что хуже, могут привести к травме. Если заднее стекло вашего телефона треснуло, выполните этот шаг.

Наклейте полосы упаковочной ленты на треснувшее стекло, пока оно полностью не будет покрыто — это поможет удержать стекло и позволит присоске приклеиться.

Убедитесь, что через нижний край проходит одна полоса (не перекрывающаяся), достаточно широкая, чтобы на ней можно было установить присоску.

Накрывайте только само стекло — не приклеивайте ленту к корпусу.

Рассмотрите возможность использования защитных очков, чтобы защитить глаза от любого стекла, оторвавшегося во время ремонта.

Заднее стекло приклеено к корпусу. Нагрев стекла размягчает клей, облегчая отделение.

Нагрейте iOpener и приложите его к нижнему краю заднего стекла на две минуты.

Альтернативно можно использовать фен или тепловой пистолет для нагрева заднего стекла.

Неправильное использование теплового пистолета может повредить дисплей и/или батарею — внимательно следуйте связанным инструкциям.

Прикрепите присоску к центру нижнего края заднего стекла, как можно ближе к краю.

Потяните присоску вверх сильной, ровной силой, пока между задним стеклом и корпусом не образуется зазор.

Вставьте кончик лопатки в образовавшийся зазор.

Заднее стекло приклеено клеем по периметру корпуса. Используйте эту фотографию как ориентир при отделении клея.

Возле кнопки питания к заднему стеклу подключён кабель. Не вставляйте лопаткой туда, чтобы не повредить кабель.

Если заднее стекло в любой момент покажется застрявшим, подогрейте участок и попробуйте снова.

Проведите лопаткой вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку под нижним левым углом, чтобы клей не сомкнулся снова.

Вставьте вторую лопатку под нижний левый угол и проведите ею вверх по левой кромке, останавливаясь у кнопки питания.

Оставьте лопатку, чтобы клей не сомкнулся снова.

Вставьте третью лопатку под нижний правый угол заднего стекла и проведите ею вверх по правому краю.

Оставьте лопатку под верхним правым углом.

Вставьте четвёртую лопатку под верхний правый угол.

Проведите лопаткой вдоль верхнего края и слегка вокруг верхнего левого угла, останавливаясь у основания выступа камеры.

Не пытайтесь полностью снять заднее стекло — оно всё ещё соединено шлейфом.

Отогните заднее стекло через левую сторону телефона и используйте присоску (или прочный предмет), чтобы подпереть его.

Если стекло всё ещё прилипает, снова пройдитесь лопаткой по периметру и отделите оставшийся клей.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,3 мм, фиксирующие монтажную пластину разъёма заднего стекла.

Снимите пластину пинцетом или пальцами.

Осторожно, чтобы не поцарапать и не запачкать тыловые камеры.

Используйте кончик лопатки, чтобы отжать и отключить контактные пресс‑разъёмы аккумулятора и заднего стекла.

Снимите заднее стекло.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить четыре винта длиной 5,0 мм, фиксирующие крышку платы.

Снимите крышку материнской платы.

Используйте отвертку Torx Plus 3IP, чтобы вывернуть семь винтов:

Пять винтов длиной 5.0 мм

Два винта длиной 4.1 мм

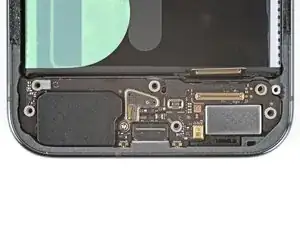

Снимите крышку платы USB‑C.

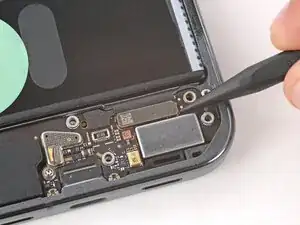

Используйте лопатку, чтобы поддеть и отсоединить оба нажимных разъёма межсоединительного кабеля — один на плате USB‑C и один на материнской плате.

Снимите межсоединительный кабель.

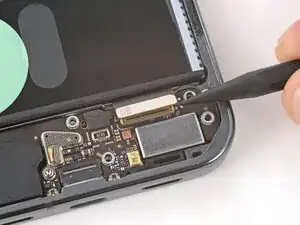

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём на верхнем крае платы USB‑C.

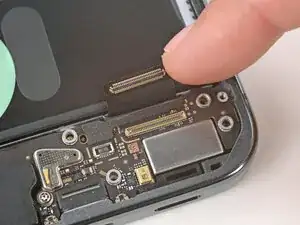

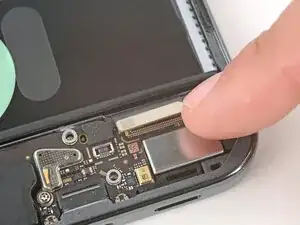

Аккуратно приподнимите кабель пальцем, чтобы он не мешал плате.

Будьте осторожны, чтобы не согнуть и не порвать кабель.

Используйте отвертку Torx Plus 3IP, чтобы вывернуть винт длиной 4.1 мм, крепящий плату USB‑C.

Будьте осторожны, чтобы не повредить аккумулятор на этом этапе — не поддёргивайте против аккумулятора.

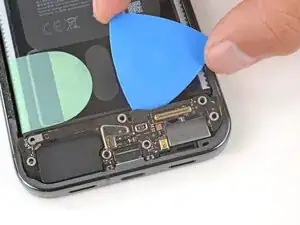

Вставьте кончик монтажной лопатки под центр верхнего края платы USB‑C так, чтобы он оказался между платой и металлической кромкой рамки.

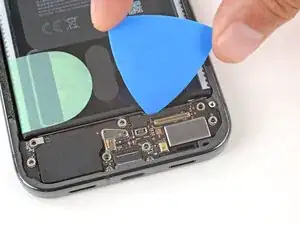

Сдвиньте лопатку влево и аккуратно подденьте, чтобы отщёлкнуть плату.

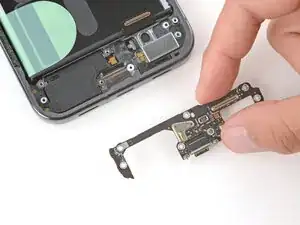

Снимите плату USB‑C.
