Снятие передней камеры Pixel 10

Дождитесь, пока заряд батареи Pixel опустится ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Осколки стекла усложняют разборку — или, что хуже, могут ранить. Если заднее стекло телефона треснуло, выполните этот шаг.

Наклейте полосы упаковочной ленты на треснувшее стекло, пока оно полностью не закроется — это поможет удержать осколки и позволит присоске приклеиться.

Убедитесь, что по нижнему краю есть одна полоса (не перекрывающаяся) ленты, достаточно большая, чтобы на неё можно было установить присоску.

Покрывайте только само стекло — не наклеивайте ленту на рамку.

Рассмотрите возможность использования защитных очков, чтобы уберечь глаза от выбитых во время ремонта осколков.

Клей фиксирует заднее стекло к рамке. Нагрев стекла размягчает клей, облегчая разделение.

Разогрейте iOpener и положите его на нижний край заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или тепловую пушку для нагрева заднего стекла.

Неправильное использование тепловой пушки может повредить дисплей и/или батарею — внимательно следуйте связанным инструкциям.

Прикрепите ручку‑присоску к центру нижнего края заднего стекла как можно ближе к краю.

Ровно и сильно тяните за ручку‑присоску вверх, пока не образуется зазор между задним стеклом и рамкой.

Вставьте кончик монтажной лопатки в образовавшийся зазор.

Заднее стекло приклеено по периметру рамки. Используйте эту фотографию в качестве ориентира при отделении клея.

Возле кнопки питания к заднему стеклу подключён кабель. Не вставляйте лопатку в эту область, чтобы не повредить кабель.

Если заднее стекло в какой‑то момент будет казаться застрявшим, подогрейте область и попробуйте снова.

Проведите монтажной лопаткой вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку внизу слева, чтобы клей не приклеился снова.

Вставьте вторую лопатку под нижний левый угол и проведите ею вверх по левому краю, останавливаясь у кнопки питания.

Оставьте лопатку вставленной, чтобы клей не приклеился снова.

Вставьте третью лопатку под нижний правый угол заднего стекла и проведите ею вверх по правому краю.

Оставьте лопатку под верхним правым углом.

Вставьте четвёртую лопатку под верхний правый угол.

Проведите лопаткой вдоль верхнего края и немного вокруг верхнего левого угла, останавливаясь у основания выступа камеры.

Не пытайтесь полностью снять заднее стекло — оно всё ещё соединено ленточным кабелем.

Отогните заднее стекло через левую сторону телефона и подпереть его присоской (или прочным предметом).

Если заднее стекло всё ещё кажется застрявшим, пройдитесь снова монтажной лопаткой по периметру и отделите оставшийся клей.

Снимите двумя винтами длиной 5,0 мм кронштейн разъёма заднего стекла, используя отвертку Torx Plus 3IP.

Снимите кронштейн пинцетом или пальцами.

Будьте осторожны, чтобы не поцарапать и не заляпать тыльные камеры.

Используйте наконечник пластикового инструментa, чтобы поддеть и отсоединить нажимной разъём заднего стекла press connector.

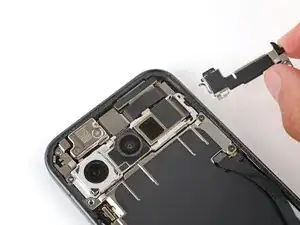

Снимите заднее стекло.

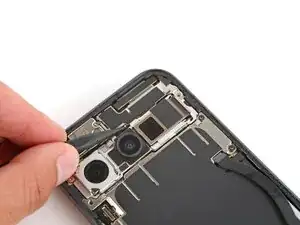

Снимите винт длиной 5,0 мм, фиксирующий кронштейн передней камеры, используя отвертку Torx Plus 3IP.

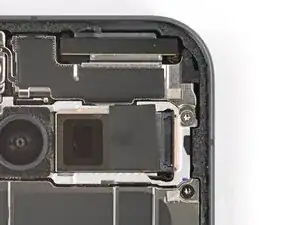

Используйте острый конец лопатки, чтобы нажать защёлку крепления передней камеры внутрь и вверх, чтобы освободить её.

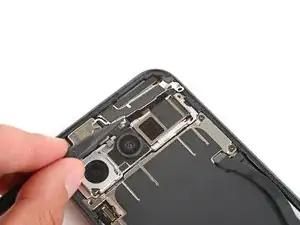

Снимите крепление.

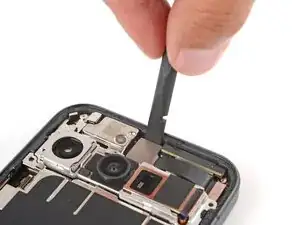

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор передней камеры press connector.

Клей фиксирует переднюю камеру в её гнезде.

Используйте лопатку, чтобы аккуратно поддеть переднюю камеру за верхний край и извлечь её.
