Замена материнской платы Samsung Galaxy Note5

Вставьте инструмент для извлечения SIM‑лотка, насадку для извлечения SIM или выпрямленную скрепку в маленькое отверстие в лотке SIM-карты в верхней части телефона.

Нажмите, чтобы извлечь лоток. Возможно потребуется приложить силу.

Удалите лоток SIM-карты.

С помощью ногтя нажмите кнопку S‑Pen, пока она не щёлкнет и не выйдет из телефона.

Удалите S‑Pen.

Если стеклянная задняя крышка треснула, аккуратно заклейте всю поверхность упаковочной лентой.

Приложите нагретый iOpener к нижней части телефона примерно на две минуты.

Возможно, потребуется повторно разогреть и приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — OLED‑экран и внутренняя батарея чувствительны к теплу.

Прикрепите присоску как можно ближе к нижнему краю телефона.

Если задняя крышка телефона треснула, присоска может не держаться. Попробуйте приподнять её с помощью прочной ленты или приклейте присоску суперклеем и дайте клею высохнуть, чтобы продолжить работу.

Подтяните присоску и вставьте медиатор для вскрытия под заднее стекло.

Заднее стекло очень хрупкое и может разбиться при чрезмерном усилии или попытке поддеть металлическим инструментом.

Когда медиатор будет на месте, снова разогрейте край с помощью iOpener ещё на одну минуту.

Проведите медиатором вдоль нижнего края телефона.

Двигайтесь медленно, чтобы кончик не выскользнул из шва. Если продвижение затрудняется, разогрейте и приложите iOpener снова.

Оставьте медиатор на месте, чтобы клей не склеился заново, и возьмите другой медиатор перед следующим шагом.

Вставьте следующий медиатор и медленно прорежьте вокруг угла телефона.

Из‑за изогнутой формы крышки стекло особенно хрупкое и склонно к трещинам в углах. Работайте аккуратно и при необходимости повторно разогрейте iOpener, если угол трудно прорезать.

Перед дальнейшей резкой приложите нагретый iOpener к длинному краю.

Повторите предыдущую процедуру нагрева и резки для оставшихся трёх сторон телефона.

Оставляйте медиатор в каждом крае по мере продвижения, чтобы клей не склеился заново.

Используйте медиатор, чтобы отрезать оставшийся клей по краям стекла.

Поднимите стекло и снимите его с телефона.

Для повторной установки задней крышки:

С помощью пинцета аккуратно снимите оставшиеся кусочки клея с задней крышки и корпуса телефона.

Очистите поверхности склеивания концентрированным изопропиловым спиртом (не менее 90%) и безворсовой тканью. Протирайте в одном направлении, не выполняя возвратно‑поступательных движений. Это подготовит поверхность для новой клейкой ленты.

Обязательно включите телефон и проверьте ремонт перед установкой нового клея и повторным запечатыванием телефона.

Запасной клей продаётся в виде заранее вырезанных листов, соответствующих контурам крышки. Если такого нет, можно использовать двустороннюю ленту с высокой адгезией, например Tesa 61395. Учтите, что это оставляет зазоры, которые уязвимы для проникновения жидкости.

После установки задней крышки приложите сильное, равномерное давление к телефону в течение нескольких минут, чтобы клей хорошо схватился, например поместив телефон под стопку тяжёлых книг.

При желании можно установить заднюю крышку без замены клея. Удалите крупные куски клея, которые мешают крышке прилегать плотно. После установки прогрейте крышку и приложите давление для закрепления. Это не будет водонепроницаемо, но клей обычно достаточно прочен, чтобы удерживать крышку.

Удалите двадцать винтов Phillips длиной 3,3 мм.

Убедитесь, что вы извлекли лоток SIM перед выполнением этого шага.

Держите середину корпуса за края и поднимайте её вверх, одновременно нажимая пальцем на батарею вниз.

В каждом углу есть небольшое количество клея, удерживающего середину корпуса на сборке дисплея. Применяйте постоянное усилие, пока середина корпуса не отделится.

Снимите середину корпуса.

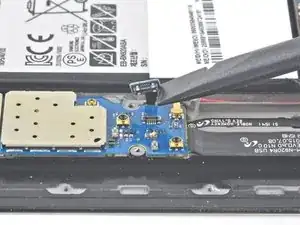

Плоским концом лопатки приподнимите разъём батареи вертикально вверх от его гнезда на материнской плате.

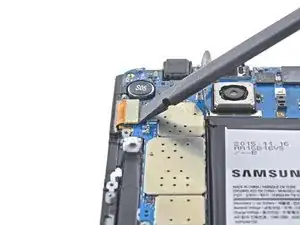

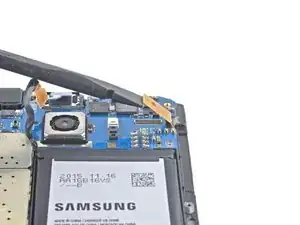

Используя плоский конец лопатки, отключите разъём наушника.

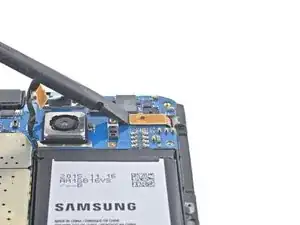

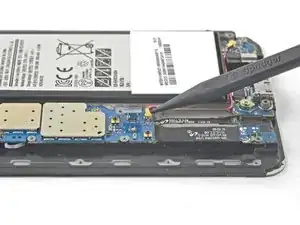

Используя плоский конец лопатки, отключите разъём сенсорного экрана.

Используя плоский конец лопатки, отключите разъём дисплея.

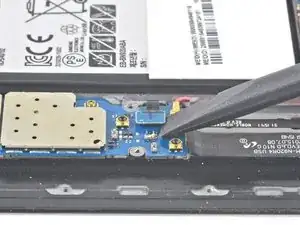

Используя плоский конец лопатки, отключите разъём кнопок навигации.

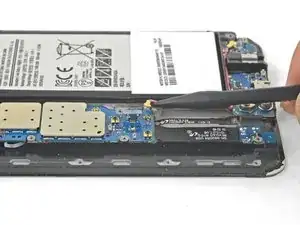

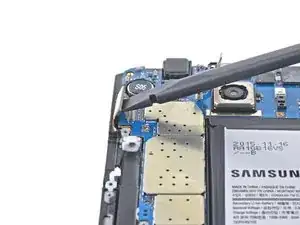

Используя острый конец лопатки, отключите антенный кабель.

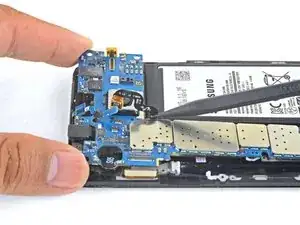

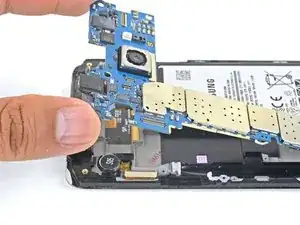

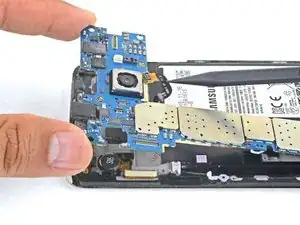

Держа материнскую плату за верхние углы, откиньте её вверх, освобождая путь гибким шлейфам.

Не снимайте материнскую плату. Она всё ещё прикреплена к дополнительной плате.

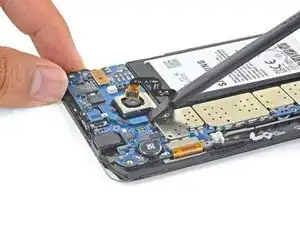

Используя плоский конец лопатки, отключите разъём дополнительной платы от материнской платы.

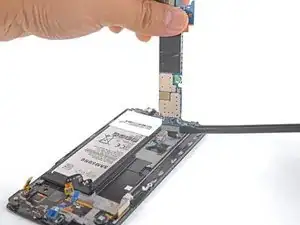

Снимите материнскую плату.
