Как исправить неработающий сенсорный экран iPhone XS

Прежде всего проверим материнскую плату. Материнская плата не деформирована и не повреждена водой.

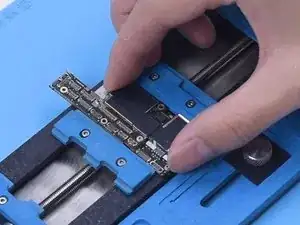

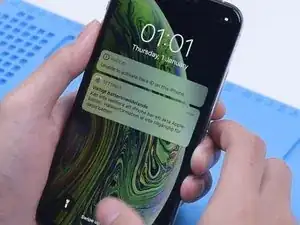

Затем устанавливаем материнскую плату для тестирования. Подключаем дисплей и аккумулятор. Включаем телефон. Сенсорный экран не работает.

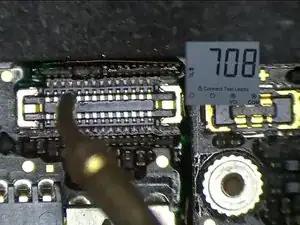

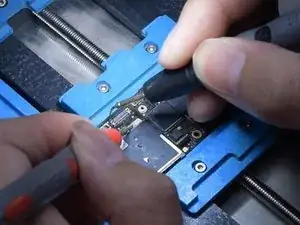

Далее измеряем разъём тачскрина. Контакт 21 разъёма оказался разомкнутым, что указывает на неисправность цепи, подключённой к контакту 21.

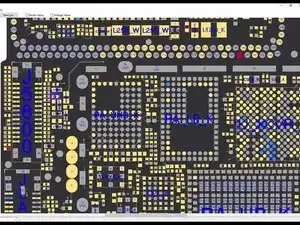

Открываем схему. Контакт 21 соединён с резистором R5842. R5842 — предохранительный резистор, поэтому оба его конца соединены. Необходимо измерить резистор, чтобы проверить, не повреждён ли он.

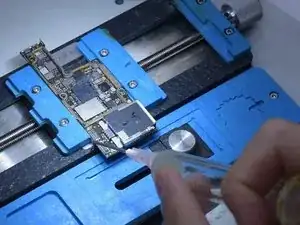

Установите материнскую плату на держатель. Нагревайте горячим воздухом при 260 °C и силе потока 2, чтобы удалить чёрный клей.

Измерьте мультиметром. Резистор исправен. Можно заключить, что неисправность не вызвана резистором. Проблема должна находиться в цепи среднего слоя.

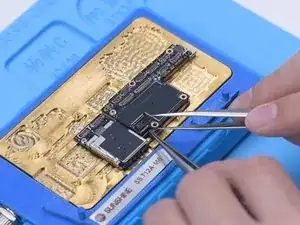

Далее разделяем плату. Поместите материнскую плату на нагревательную платформу при 160 °C для прогрева. Через примерно одну минуту снимите плату логики и сигнальную плату пинцетом. Видно, что материнская плата ранее уже была разделена.

Открываем схему. Другой конец резистора через средний слой соединён с питанием микросхемы. Поэтому сначала нужно измерить цепь на плате логики. Значение сопротивления в норме.

Затем измеряем цепь между сигнальной платой и разъёмом тачскрина. Значение сопротивления равно 1

Цепь разомкнута. Затем ремонтируем путём перемычки проволокой. Нанесите небольшое количество флюса на резистор. Припаяйте медную проволоку к резистору паяльником при 360 °C.

Поскольку концы слишком далеко друг от друга, сначала нужно зафиксировать медную проволоку. Нанесите лак для маскировки плат. Затвердевайте УФ-лампой. Проверьте пинцетом, затвердел ли лак. Затем зафиксируйте оставшуюся часть медной проволоки лаком для маскировки.

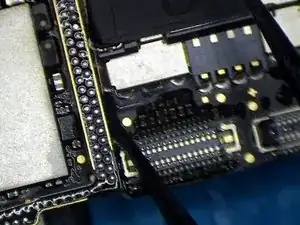

Обрежьте медную проволоку. Припаяйте один конец медной проволоки к сигнальной плате. Измерьте мультиметром. Значение сопротивления 0, что означает, что цепь между разъёмом тачскрина и сигнальной платой восстановлена. Закрепите контакты на сигнальной плате лаком для маскировки. Соскребите, чтобы обнажить контактные площадки. Очистите контактные площадки очистителем плат.

Затем снова соединяем сигнальную плату с платой логики прямым способом. Поместите сигнальную плату на нагревательную платформу при 160 °C для прогрева. Нанесите немного флюса на контактную площадку. Установите плату логики на место. Во время нагрева слегка прижимайте пинцетом. Через примерно минуту снимите материнскую плату.

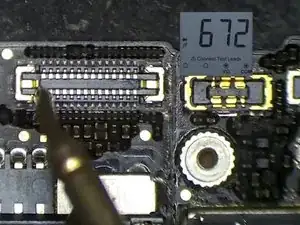

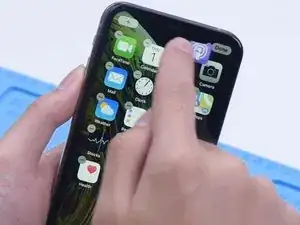

Измерьте контакт 21 разъёма после остывания материнской платы. Значение сопротивления вернулось в норму. Установите материнскую плату для тестирования. Сенсорный экран работает нормально.
