Apple Watch - Series 10 (46mm) Замена аккумулятора

Перед началом ремонта снимите часы с зарядного устройства и полностью разрядите аккумулятор — часы должны выключиться из‑за низкого заряда. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Полная разрядка аккумулятора также предотвращает случайное включение часов при удерживании их во время ремонта.

В течение всего ремонта:

Снимайте и надевайте ремешки по мере необходимости для лучшего захвата или стабилизации часов.

Чтобы снять ремешок, крепко нажмите на маленькую овальную кнопку на нижней стороне часов и сдвиньте ремешок из паза.

Рассмотрите возможность размещения часов на мягкой поверхности, например на чистой ткани, чтобы стабилизировать их и предотвратить повреждения.

Если инструмента для открытия вставить слишком глубоко, он может повредить часы. Выполните этот шаг, чтобы пометить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и пометьте инструмент для открытия постоянным маркером.

Альтернативно можно приклеить монету лентой к инструменту на 3 мм от кончика.

Край экрана прочно приклеен к рамке. Нагрев экрана размягчает клей, что облегчает разъединение.

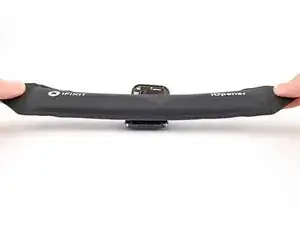

Нагрейте iOpener и положите его на экран на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен или тепловую пушку — но будьте осторожны, поскольку сильный нагрев может повредить экран и/или аккумулятор.

Зазор между экраном и рамкой очень маленький. Вам понадобится тонкий инструмент, например iFlex, чтобы создать начальный зазор.

Не держите iFlex или похожие металлические инструменты за края — они очень острые. Рассмотрите возможность использования перчаток для защиты рук.

Вставьте iFlex под углом вниз между нижним краем экрана и рамкой.

Отжатие экрана может потребовать нескольких попыток. Если возникают трудности, примените больше тепла и попробуйте снова.

Одной рукой сильно придавите рамку часов, чтобы закрепить их на месте.

Свободной рукой удерживайте iFlex и надавите на края, чтобы сделать его более жестким.

iFlex должен иметь слегка форму «U».

Подденьте экран настолько, чтобы iFlex мог самостоятелно лежать в этом положении.

iFlex не нужно вставлять глубоко, так как он легко может повредить кабели экрана возле правого нижнего угла часов.

Оставьте iFlex под экраном.

Не вставляйте инструмент для открытия глубже чем на 3 мм под экран при разделении клея, иначе вы рискуете повредить внутренние компоненты часов.

Держите iFlex ровно, чтобы сохранить зазор между экраном и рамкой при вставке инструмента для открытия.

Вставьте инструмент для открытия между экраном и iFlex.

Удалите iFlex.

Пропустите инструмент для открытия вокруг нижнего левого угла и вдоль левой стороны.

Продолжайте сдвигать инструмент вдоль верхнего края и вокруг верхнего правого угла, останавливаясь сразу после цифровой коронки.

Не проводите инструментом дальше цифровой коронки — вы рискуете повредить кабели экрана.

Вставьте длинный край инструмента для открытия между левой стороной экрана и рамкой.

Поверните инструмент, чтобы приподнять экран и отделить оставшийся клей.

Подтяните правый край экрана поверх цифровой коронки.

Если экран застрял, пройдитесь вокруг него инструментом для открытия, чтобы отделить оставшийся клей.

Поднимите левый край экрана так, чтобы он стал вертикальным. Экран должен оказаться справа от цифровой коронки.

При сборке:

В этот момент полезно подключить часы к питанию и проверить все функции перед окончательным закрытием. Обязательно полностью выключите их снова перед продолжением работы.

Следуйте этом руководству для нанесения нового клея на экран и повторного герметизации часов.

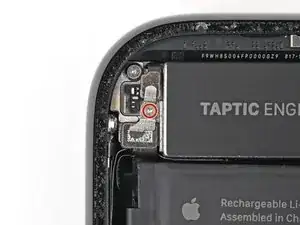

Используйте трёхзубый отвертку Y000, чтобы выкрутить винт длиной 1.1 мм, который удерживает скобу разъёма аккумулятора.

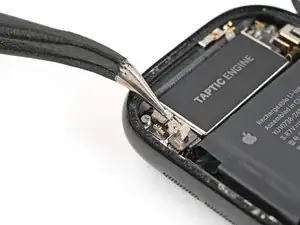

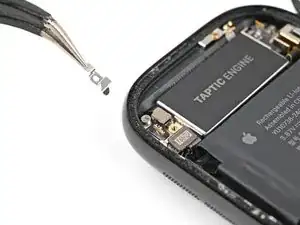

Используйте пинцет, чтобы снять держатель разъёма аккумулятора.

При сборке убедитесь, что более длинная часть держателя располагается над нажимным разъёмом аккумулятора.

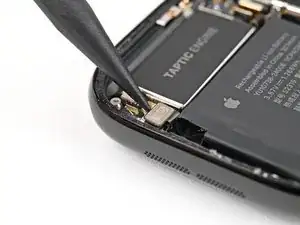

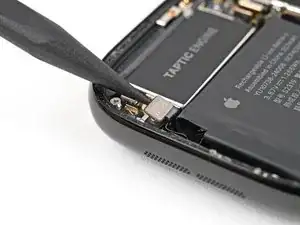

Используйте острый конец лопатки, чтобы поддеть и отключить нажимной разъём аккумулятора press connector.

Нагрев аккумулятора смягчит прочный клей, закрепляющий его, что облегчит снятие аккумулятора.

Подогрейте iOpener и положите его на аккумулятор на две минуты, чтобы смягчить клей.

В качестве альтернативы можно использовать фен или тепловую пушку — будьте осторожны, так как чрезмерное тепло может повредить аккумулятор.

Будьте осторожны, не проколите и не согните аккумулятор — он может протечь опасными химикатами и загореться.

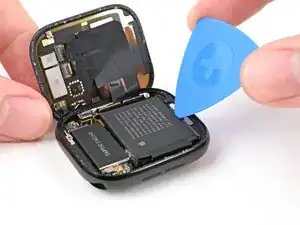

Вставьте медиатор для вскрытия между нижним краем аккумулятора и корпусом.

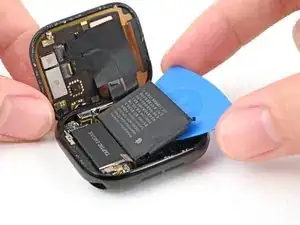

Подденьте аккумулятор медиатором до тех пор, пока он не начнёт отделяться от корпуса.

Это требует времени и постоянного усилия. Если возникают трудности, примените больше тепла и попробуйте снова.

Просуньте медиатор дальше под аккумулятор и приподнимайте, пока весь клей не отделится.

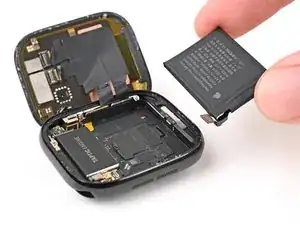

Удалите аккумулятор из корпуса.

Чтобы установить новый аккумулятор:

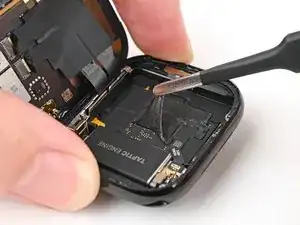

Используйте лопатку и пинцет, чтобы удалить весь старый клей из посадочного места аккумулятора.

Если у вашего сменного аккумулятора клей не предустановлен, наклейте полоски тонкой двусторонней ленты на плату логики (не непосредственно на аккумулятор) в местах, где был старый клей.

Подключите кабель аккумулятора — нажимной разъём press connector — к его гнезду на материнской плате.

Снимите любые подложки с клея на аккумуляторе или с двусторонней ленты.

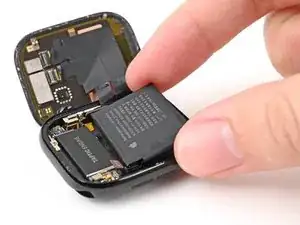

Плотно прижмите аккумулятор на место, чтобы закрепить его клеем.
