Apple Watch — замена экрана Series 10 (46 мм)

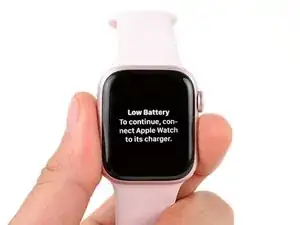

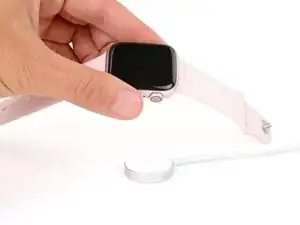

Перед началом ремонта снимите часы с зарядного устройства и дождитесь полной разрядки аккумулятора — часы должны выключиться из-за низкого заряда. Повреждённый литий-ионный аккумулятор при наличии заряда может загореться.

Полная разрядка аккумулятора также предотвратит случайное включение часов при работе с ними.

На протяжении остального ремонта:

При необходимости снимайте и устанавливайте ремешки, чтобы лучше зафиксировать часы или удобнее держать их.

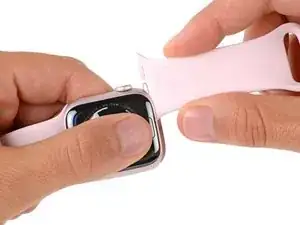

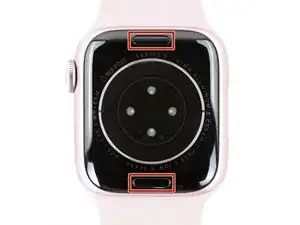

Чтобы снять ремешок, плотно нажмите на небольшую овальную кнопку на внутренней стороне корпуса часов и вытяните ремешок из паза.

Рассмотрите возможность установки часов на мягкую поверхность, например чистую ткань, чтобы зафиксировать их и избежать повреждений.

Если открыватель вставить слишком глубоко, он может повредить часы. Выполните этот шаг, чтобы отметить глубину вставки и избежать повреждений.

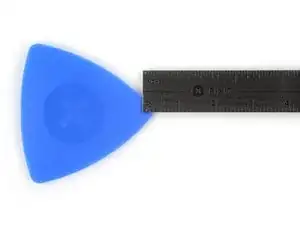

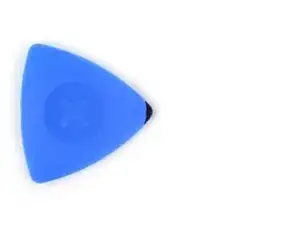

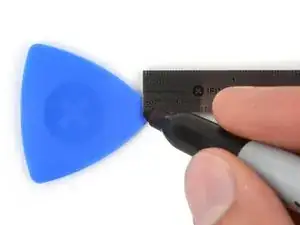

Измерьте 3 мм от кончика и отметьте открыватель перманентным маркером.

В качестве альтернативы, закрепите монету на открывателе на расстоянии 3 мм от кончика.

Прочный клей закрепляет экран по периметру рамки. Нагрев экрана размягчает клей, что упрощает его отделение.

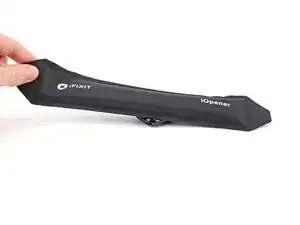

Нагрейте iOpener и положите его на экран на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен или тепловую пушку, но будьте осторожны — сильный нагрев может повредить экран и/или аккумулятор.

Зазор между экраном и рамкой крайне мал. Для формирования начального зазора потребуется тонкий инструмент, например iFlex.

Не держитесь за края iFlex или аналогичных металлических инструментов — они очень острые. Рассмотрите возможность использования перчаток для защиты рук.

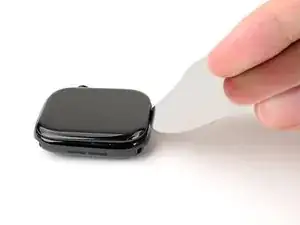

Вставьте iFlex под наклоном вниз между нижним краем экрана и рамки.

Отдирание экрана может потребовать нескольких попыток. Если возникают трудности, дополнительно нагрейте и повторите попытку.

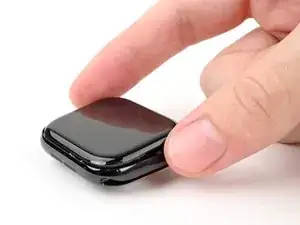

Одной рукой плотно прижмите рамку часов, чтобы зафиксировать их.

Свободной рукой удерживайте iFlex и слегка согните его края вверх, чтобы сделать инструмент более жёстким.

iFlex должен быть слегка в форме "U".

Отогните экран достаточно, чтобы iFlex оставался вставленным самостоятельно.

Не вставляйте iFlex глубоко — можно повредить кабели экрана в нижнем правом углу часов.

Оставьте iFlex под экраном.

Не вставляйте открыватель глубже 3 мм под экран при отделении клея, иначе рискуете повредить внутренние компоненты часов.

Держите iFlex в горизонтальном положении, чтобы сохранять зазор между экраном и рамкой при вставке открывателя.

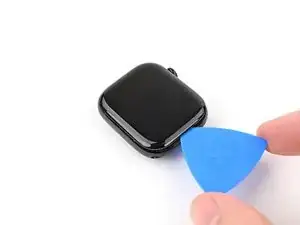

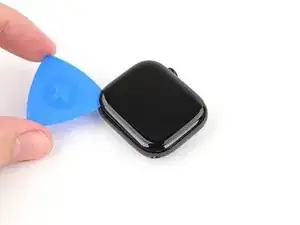

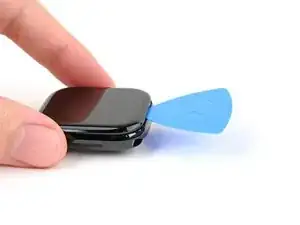

Вставьте открыватель между экраном и iFlex.

Удалите iFlex.

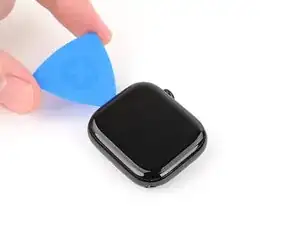

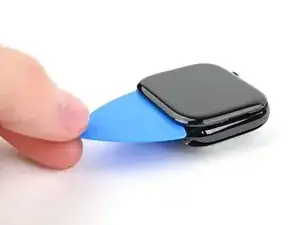

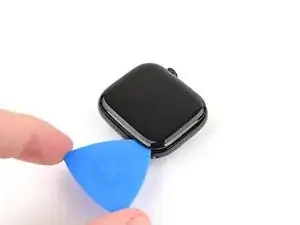

Проведите открывателем вокруг левого нижнего угла и вверх по левому краю.

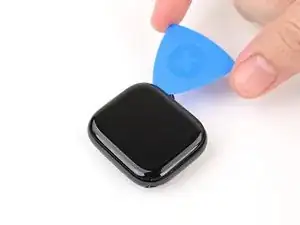

Продолжайте проводить открывателем вдоль верхнего края и вокруг правого верхнего угла, остановившись сразу после цифровой коронки.

Не проводите открывателем дальше цифровой коронки — это может повредить кабели экрана.

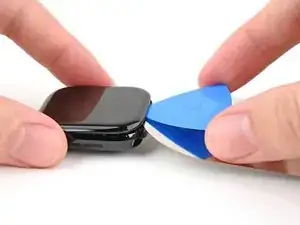

Вставьте длинный край открывателя между левым краем экрана и рамкой.

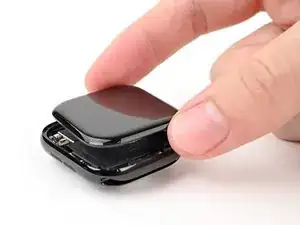

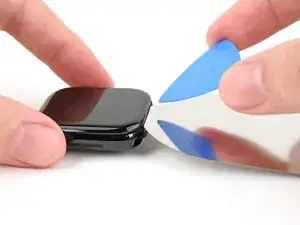

Поверните открыватель, чтобы приподнять экран и отделить остатки клея.

Перетяните правый край экрана через цифровую коронку.

Если экран не сдвигается, пройдитесь по нему открывателем ещё раз, чтобы отделить остатки клея.

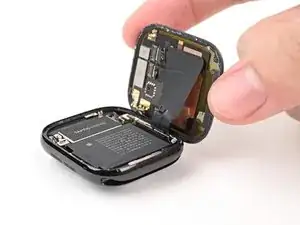

Развёрните левый край экрана вверх, чтобы он встал вертикально. Экран должен оказаться справа от цифровой коронки.

При сборке:

Это хороший момент, чтобы подключить часы и проверить все функции перед герметизацией. Убедитесь, что полностью выключили их перед продолжением работы.

Следуйте данному руководству, чтобы нанести новый клей для экрана и загерметизировать часы.

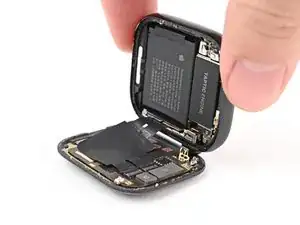

Переверните часы так, чтобы экран находился на рабочей поверхности, а рамка стояла вертикально.

На оставшихся шагах держите экран зафиксированным, а рамку — устойчиво установленной вертикально.

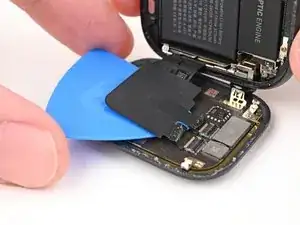

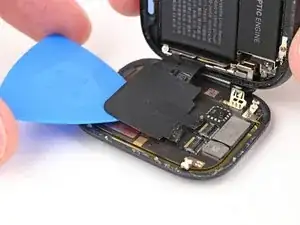

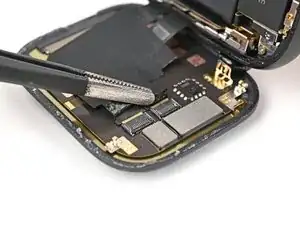

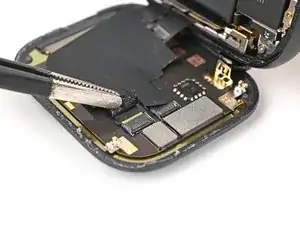

Воспользуйтесь пинцетом, чтобы приподнять ленту, закрывающую два разъёма ленточных кабелей экрана.

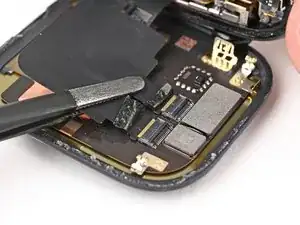

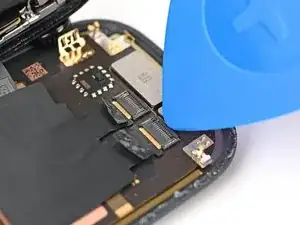

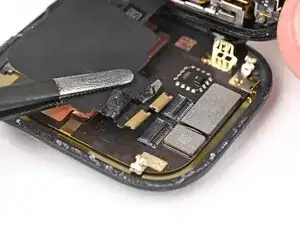

Воспользуйтесь кончиком плоского инструмента, чтобы поддеть маленькие поворотные фиксаторы на обоих разъёмах ленточных кабелей экрана.

Ленточные кабели экрана надёжно зафиксированы клеем. Нагрев кабелей размягчает клей, облегчая их разделение.

Нагрейте iOpener и положите его на ленточные кабели экрана на две минуты, чтобы размягчить клей.

Также можно воспользоваться феном или термофеном, но будьте осторожны: чрезмерный нагрев может повредить экран и/или аккумулятор.

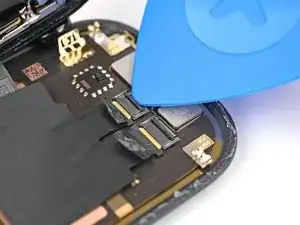

Проведите плоским инструментом под ленточными кабелями экрана, чтобы отделить их от экрана.

Если возникли трудности, дополнительно нагрейте и повторите попытку. Не прилагайте чрезмерных усилий.

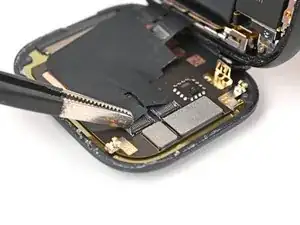

Возьмитесь пинцетом за оба кабеля и одновременно вытяните их из разъёмов.

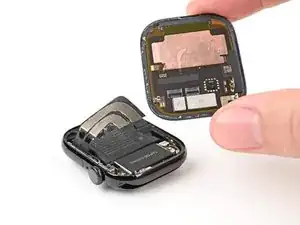

Снимите экран.
