Ремонт разъёма кабеля Apple 30-pin в USB

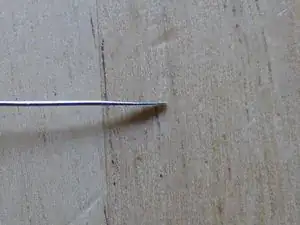

Возьмите булавку с пластиковым колпачком. Поместите её остриём на твёрдую ровную поверхность (например, на лезвие стамески) и постучите молотком, чтобы сплющить. Хватит 5–10 ударов. Убедитесь, что поверхность ровная, а край стамески гладкий.

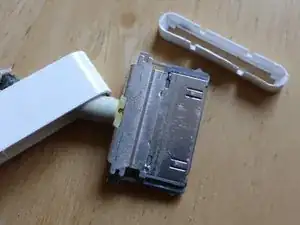

Разъём 30-pin состоит из трёх частей: 1) внешний пластиковый корпус, 2) средняя промежуточная втулка, 3) внутренний металлический разъём.

На обоих закруглённых концах средней втулки имеется выступ.

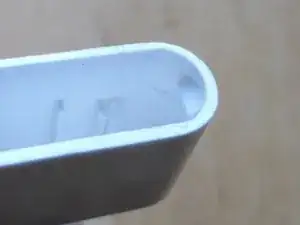

На внешнем разъёме есть соответствующая пластиковая выемка, которая защёлкивается под выступ втулки, соединяя детали.

Сделайте метку глубины на инструменте, изготовленном на шаге 1.

Метка должна начинаться на расстоянии 3 мм от конца инструмента.

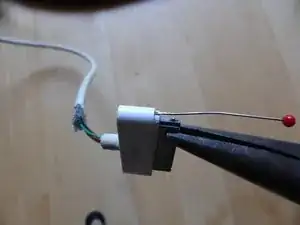

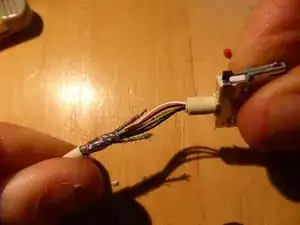

Вставьте инструмент между внешним корпусом и средней втулкой с одного конца разъёма, пока не достигнете отметки глубины.

Если прямое введение затруднено, может потребоваться небольшой угол подхода сбоку.

Пластиковый колпачок на инструменте поможет приложить достаточное давление.

Когда инструмент достигнет нужной глубины, сторона втулки и разъёма освободится.

Уберите инструмент и повторите с другой стороны корпуса. Будьте осторожны, не задвиньте обратно уже освобождённую сторону.

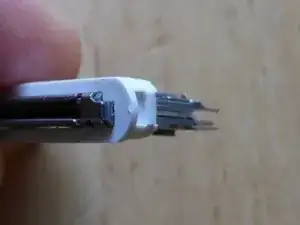

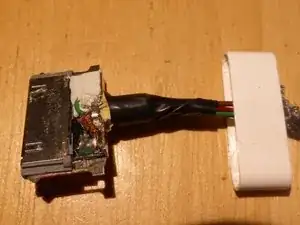

После освобождения обеих сторон сдвиньте внешний корпус вдоль кабеля.

Если перетёртый кабель трудно протолкнуть через отверстие в корпусе, обмотайте его куском изоленты.

У кабеля Apple разъём 30-pin значительно прочнее, чем у дешёвых неоригинальных кабелей. У оригинального разъёма имеются две пластины, припаянные сзади — одна сверху и одна снизу. У дешёвых разъёмов таких экранирующих пластин нет.

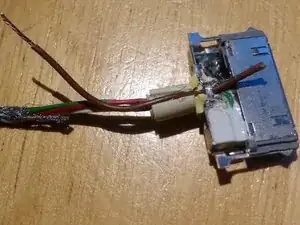

Кабель Apple состоит из: 1) четырёх проводов, 2) разгрузочного шнура от натяжения, 3) оплётки, окружающей провода и разгрузочный шнур, 4) внешней оболочки.

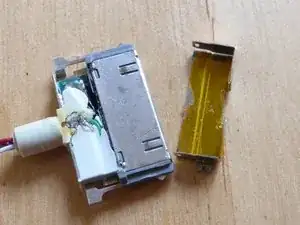

Для доступа к плате с контактами проводов необходимо снять пластину, имеющую два небольших паяных контакта, припаянные почти по углам экранирующей пластины.

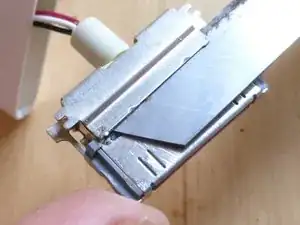

Держа оба паяных контакта разогретыми, аккуратно вставьте лезвие плоского ножа между экранирующей пластиной и разъёмом, не повредив при этом проводов снизу, пока пластина не освободится.

Может потребоваться удалить часть пластиковой заливки, чтобы получить доступ к контактам проводов.

В данном случае требуется починить только экран.

Аккуратно надрежьте внешний разгрузочный элемент.

Поднимите внутренний разгрузочный элемент.

Вставьте кусок кабеля, например, жилу из кабеля категории 5.

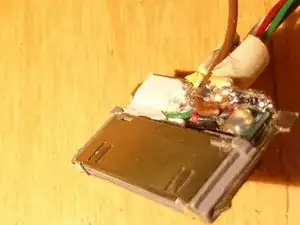

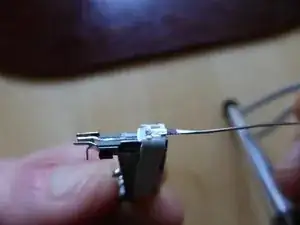

Припаяйте провод к соответствующему контакту.

Другой конец припаяйте к перетёртому экрану.

Проверьте целостность экрана между разъёмом 30-pin и USB-разъёмом. Сопротивление должно быть намного меньше 1 Ом.

Проверьте отсутствие коротких замыканий между четырьмя контактами на USB-разъёме. Коротких замыканий быть не должно.

Обмотайте провода тонким слоем изоленты.

Установите защитную пластину на место.

Установите среднюю втулку.

Наденьте внешний корпус на разъём.

Может потребоваться увеличить отверстие сзади внешнего корпуса, чтобы он прошёл через изоленту.

Обмотайте изолентой от задней части корпуса вдоль проводов на длину около 5 см, сокращая нахлёст по мере продвижения. Это будет служить простейшим внешним разгрузочным элементом.
