Замена видеокарты Dell XPS 720 H2C
Обновление или замена видеокарты в вашем компьютере может значительно улучшить визуальную производительность системы. Этот гид специально предназначен для Dell XPS 720 H2C и предоставляет вам пошаговые инструкции по безопасному удалению старой видеокарты, установке новой или просто повторной установке существующей карты для обеспечения оптимального соединения. Перед началом убедитесь, что ваша новая видеокарта совместима с вашим оборудованием Dell XPS, чтобы гарантировать легкое и успешное обновление. Следуйте инструкциям, чтобы эффективно и быстро улучшить возможности дисплея вашего компьютера.
Шаг 1
Снимите боковую панель компьютера, оттянув замок на задней панели и опустив панель вниз.
Шаг 2

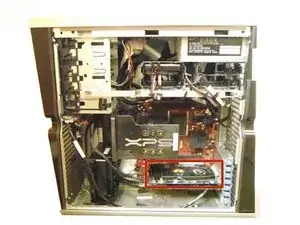

Найдите видеокарту в нижнем правом углу компьютера, прямо под кулером процессора XPS.

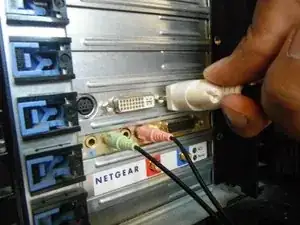

Перед тем как обратиться к внутренностям компьютера, убедитесь, что он выключен и отключен от сети. После этого отключите все видеокабели, включая DVI и VGA, подключенные к видеопорту на задней панели компьютера.
Некоторые DVI кабели могут потребовать отвинчивания. Это можно сделать вручную.
Шаг 3

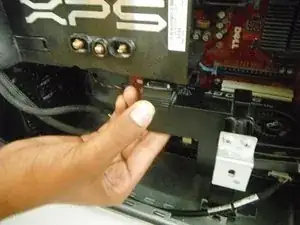

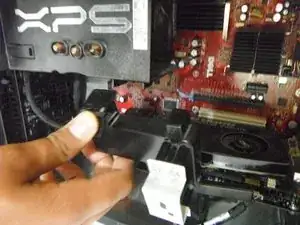

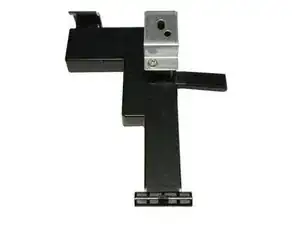

Уберите опору под кулером процессора, нажав на замок в верхней части опоры и потянув опору к себе.
Шаг 4

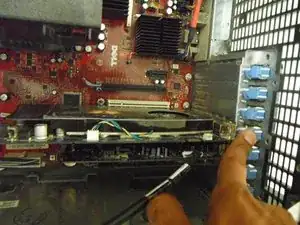

Продолжайте, нажав на синий рычаг, удерживающий видеокарту. На изображении видно, что видеокарта удерживается четвертой синей клипсой сверху.
Нажатие на эту клипсу позволит вам снять видеокарту с материнской платы.
Шаг 5

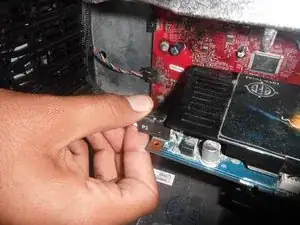

Отключите кабель с маркировкой "P3" с левой стороны видеокарты. Убедитесь, что вы нажали пластиковую штифт до конца и потянули сильно.
Шаг 6

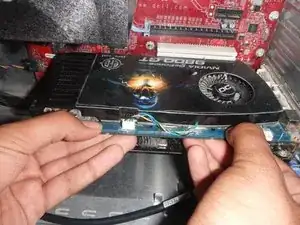

Держите видеокарту двумя руками и тяните прямо наружу. Карта может не выйти гладко. Если это так, приложите сильное и равномерное давление обеими руками.
Если вы повторно устанавливаете видеокарту, сейчас самое время очистить её и убедиться, что пыль удалена из гнезда, в котором располагается видеокарта.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
