Замена звуковой карты Dell XPS 720 H2C
Звуковая карта отвечает за большинство аудиофункций компьютера. Это руководство поможет пользователям удалить и заменить звуковую карту в Dell XPS 720 H2C.
Шаг 1
Удалите крышку панели с боковой стороны компьютера, выдвинув задвижку на задней панели и потянув панель вниз к земле.
Шаг 2

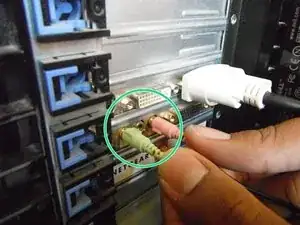

Перед тем, как работать с внутренней частью компьютера, убедитесь, что все провода отключены от аудиопортов на задней панели.

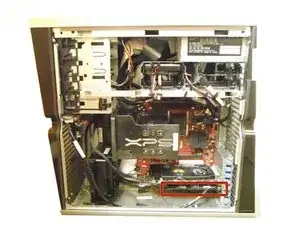

Звуковая карта расположена ближе к дну компьютера, с правой стороны (см. красный контур).
Шаг 3

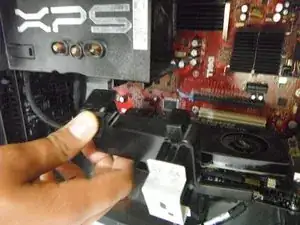

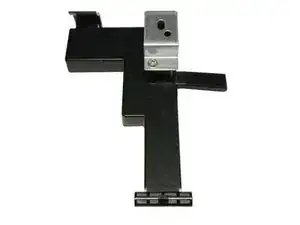

Чтобы снять опору под процессором: нажмите вниз на задвижку вверху опоры, затем потяните опору наружу, к себе.
Шаг 4

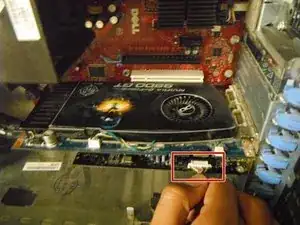

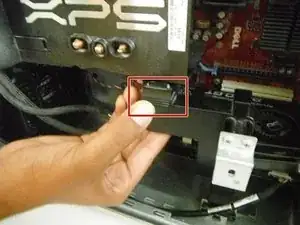

Чтобы отключить провод, соединяющий звуковую карту с материнской платой: крепко ухватитесь за провод и потяните его наружу, к себе.
Провод может показаться застрявшим. Продолжайте увеличивать силу потягивания, пока провод не отключится. Он не сломается.
Шаг 5

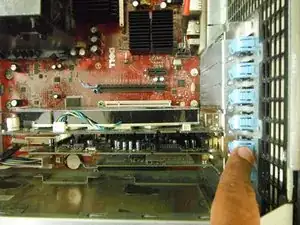

Чтобы освободить звуковую карту от корпуса материнской платы: найдите синий язычок, который третий с конца (пятый сверху), и нажмите вниз и вправо на язычок.
Шаг 6

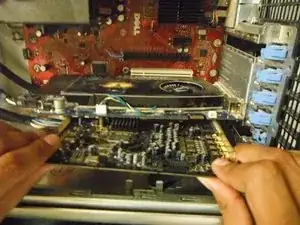

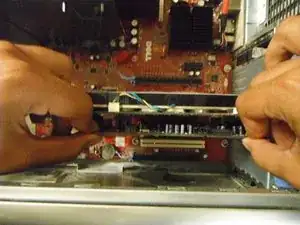

Чтобы вынуть звуковую карту из материнской платы: осторожно ухватитесь за звуковую карту и потяните прямо наружу, к себе.
Снова, она может показаться закрепленной на месте. Немного увеличьте силу потягивания, пока карта не освободится от материнской платы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
