Замена вентилятора карты Dell XPS 720 H2C
В этом руководстве показано, как снять и установить вентилятор карты на Dell XPS 720 H2C. Процедура может быть немного сложной, поэтому может потребоваться дополнительное терпение.
Шаг 1

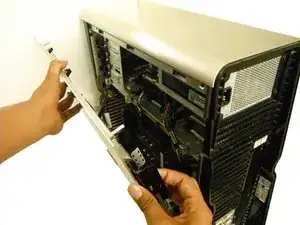

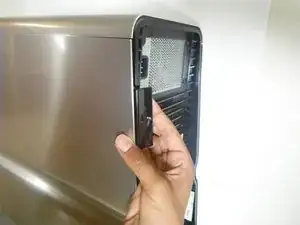

Снимите боковую панель компьютера, потянув за зажим на задней панели и опустив панель вниз к земле.
Шаг 2

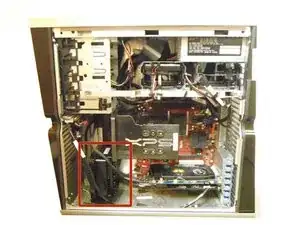

Вентилятор карты расположен в нижнем левом углу компьютера.

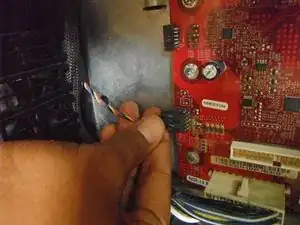

Снимите кабель, соединяющий вентилятор с материнской платой.
Вам нужно будет нажать на маленький рычаг сверху разъема и одновременно потянуть кабель влево, чтобы отсоединить его от материнской платы.
Шаг 3

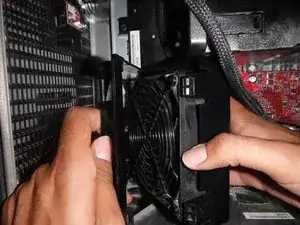

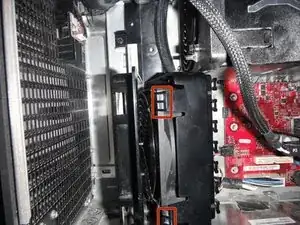

Отключите вентилятор от крепления, нажав на фиксирующие зажимы и сдвинув их вправо.
Шаг 4

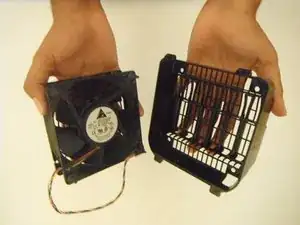

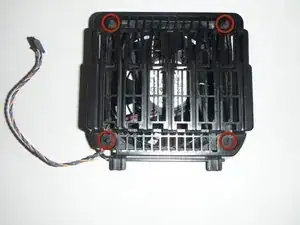

Сдвиньте каждый угол корпуса вентилятора с резинок, прикрепленных к вентилятору.
Резинки могут быть трудно снять. Вам нужно будет сжать основание резинки и одновременно раздвинуть корпус. Резинки следует снимать по одной.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
