Замена кожуха потока воздуха процессора Dell Desktop XPS 420

Убедитесь, что ваш настольный компьютер XPS 420 отключен. Также убедитесь, что вы заземлены от статического разряда.

Если ваш компьютер работал недавно, радиатор под кожухом потока воздуха процессора будет горячим, будьте осторожны.

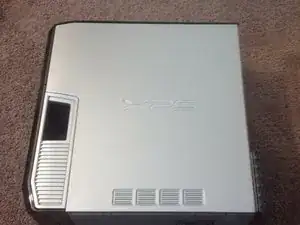

Положите компьютер на бок в свободном месте, с съемной боковой панелью вверх, как показано на рисунке.

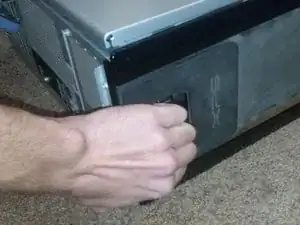

Найдите замок для боковой панели в верхней части корпуса, ближе к задней части.

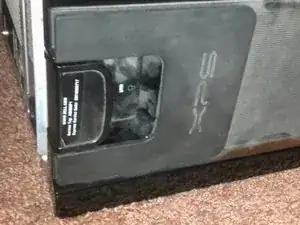

Потяните и удерживайте рычаг от остальной части компьютера, чтобы освободить боковую панель. Другой рукой аккуратно поднимите панель вверх и от корпуса.

Уберите панель в сторону.

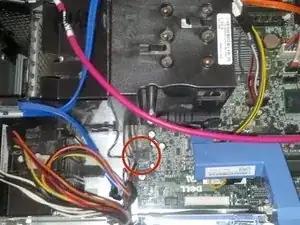

После открытия корпуса найдите кабель вентилятора, подключенный к материнской плате, прямо под кожухом потока воздуха процессора.

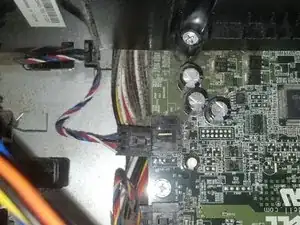

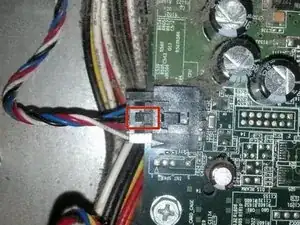

Чтобы освободить кабель вентилятора, нажмите на маленький триггер, указанный красным квадратом на рисунке.

Аккуратно потяните кабель от материнской платы, чтобы отключить его.

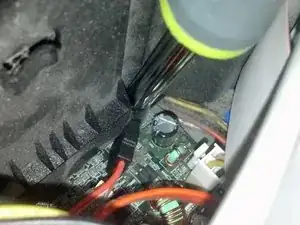

Начните откручивать два винта по бокам кожуха потока воздуха процессора. Возможно, вам придется вставить отвертку в винт под небольшим углом.

Поскольку винты являются "каптивными", они прикреплены к кожуху потока воздуха процессора и не упадут на вашу материнскую плату.

Когда вы откручиваете второй винт, вы можете услышать, как кожух потока воздуха процессора скрипит при освобождении. Это нормально.

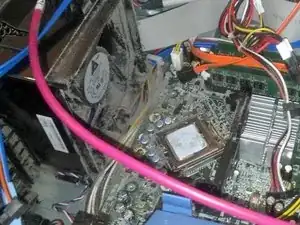

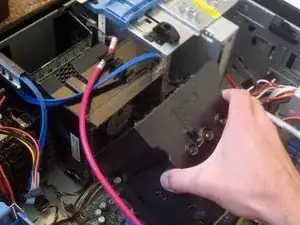

Когда оба винта будут ослаблены, снимите кожух потока воздуха процессора, вращая его на петле от соседнего вентилятора, а затем поднимите вверх.

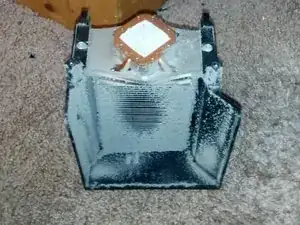

Избегайте касания радиатора внутри. Положите кожух потока воздуха процессора вверх дном или на бок, чтобы не повредить радиатор.

Поздравляем! Вы сняли кожух потока воздуха процессора. Будьте осторожны, так как ваш процессор теперь открыт.
