Замена материнской платы в моноблоке HP Model 24

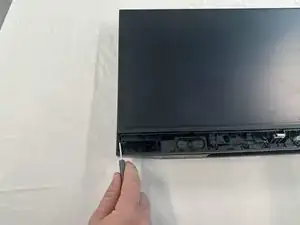

Подденьте переднюю панель: Используя монтажную лопатку, аккуратно вставьте её между передней панелью и корпусом ПК снизу. Продвигайтесь по нижнему краю, аккуратно отщёлкивая крепления, удерживающие панель.

ВНИМАНИЕ: Не вставляйте монтажный инструмент между экраном и панелью.

Снимите переднюю панель: Снимите переднюю панель с корпуса ПК, когда все защёлки будут освобождены. Отложите её в безопасное место.

Выключите питание ПК: Убедитесь, что ПК выключен и отключён от сети. Нажмите кнопку питания один раз, чтобы полностью разрядить компьютер.

Переверните ПК: Поместите ПК экраном вниз на мягкую поверхность, чтобы не поцарапать экран.

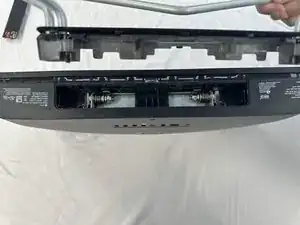

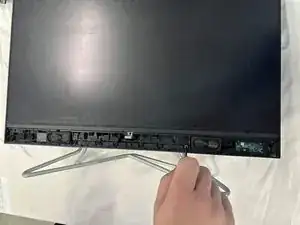

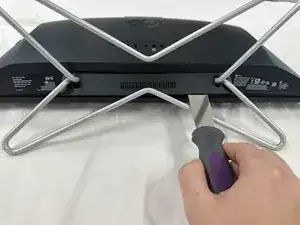

Подденьте нижнюю панель: Аккуратно подденьте нижнюю панель монтажным инструментом. Продвигайтесь по периметру панели, чтобы отщёлкнуть её от рамки.

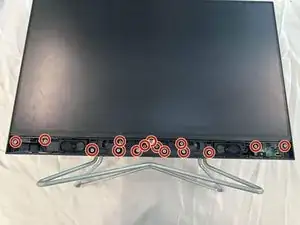

Отвинтите винты передней панели: Используйте отвёртку, чтобы аккуратно выкрутить винты, крепящие переднюю панель. Храните эти винты в безопасном месте.

Примечание: Здесь пригодится отвёртка с магнитным наконечником, так как некоторые винты находятся в труднодоступных местах.

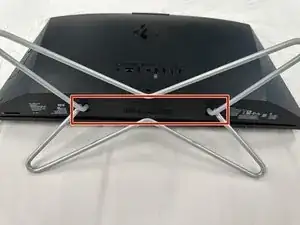

Найдите винты подставки: Переверните ПК так, чтобы задняя часть была сверху.

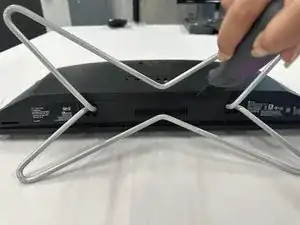

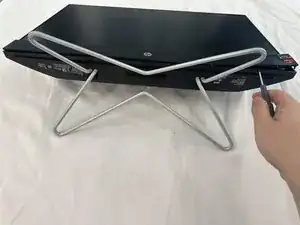

Открутите подставку: Используйте отвёртку, чтобы удалить винты, крепящие подставку.

Снимите подставку: После удаления винтов аккуратно снимите подставку с корпуса ПК (должно получиться поднять её вверх и вынуть).

Примечание: Винты можно снять с подставки или оставить на ней. Главное — храните их в безопасном месте, чтобы не потерять в процессе.

Освободите защёлки: Используя пластиковую монтажную лопатку, аккуратно вставьте её между экраном и рамкой. Продвигайтесь по краям, осторожно освобождая защёлки.

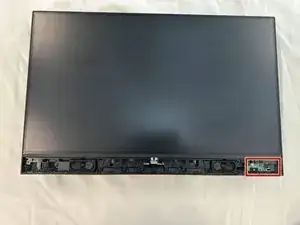

Плата кнопки питания: Следите, чтобы не повредить эту деталь.

Примечание: Проще начать с нижнего левого угла и затем двигаться по часовой стрелке, поскольку плата кнопки питания расположена в нижнем правом углу. Это показано на фото.

ВНИМАНИЕ: Не применяйте чрезмерную силу, так как экран может треснуть или защёлки повредиться.

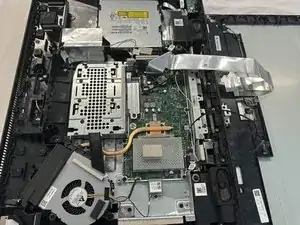

Поднимите экран: Когда все защёлки будут освобождены, аккуратно поднимите экран от рамки.

Примечание: Может быть полезно поддерживать экран с обеих сторон, чтобы не допустить его изгиба или повреждения.

ВНИМАНИЕ: При подъёме экрана учитывайте наличие проводов и лент, подключённых к нему. Аккуратно поднимите экран и разместите его рядом с корпусом ПК, чтобы не натянуть проводку. Особое внимание уделите тому, чтобы не растянуть и не отключить кабели.

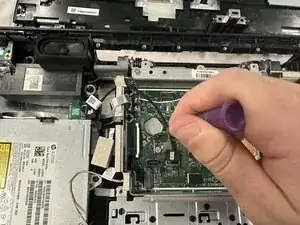

Отключите ленточный кабель: Аккуратно поднимите маленький фиксатор или защёлку, удерживающую ленточный кабель.

Примечание: Это часто ZIF-коннектор (коннектор с нулевым усилием вставки), который можно аккуратно поднять, чтобы освободить кабель.

ВНИМАНИЕ: Будьте очень осторожны при обращении с ленточным кабелем, он хрупок и может порваться при чрезмерном усилии.

Аккуратно извлеките ленточный кабель: После подъёма защёлки осторожно вытяните ленточный кабель из разъёма.

Примечание: Следите, чтобы не тянуть кабель слишком сильно — он может быть подключён к другим компонентам. Также убедитесь, что кабель не согнут и не повреждён в процессе.

Примечание Если до разъёма не достают ногти, см. шаг 13 для альтернативного способа.

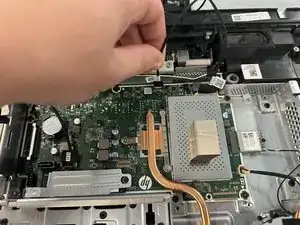

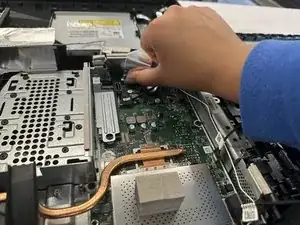

Отключите кабели дисплея: Отключите каждый кабель дисплея от его разъёма на материнской плате. Делайте это, тянув за кабели очень близко к разъёму перпендикулярно плате. Тяга напрямую вверх предотвращает повреждение вилки.

Осторожно при снятии: Обращайтесь с кабелями аккуратно. Не тяните за кабели с чрезмерной силой, чтобы избежать повреждений. Убедитесь, что они не согнуты и не повреждены в процессе разборки.

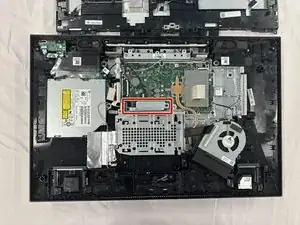

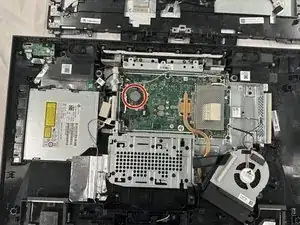

Найдите накопитель

Открутите накопитель: Используйте отвёртку, чтобы удалить винты, крепящие накопитель.

Очень маленький винт: Для этого винта требуется прецизионная отвёртка.

Извлеките накопитель: После удаления винтов извлеките накопитель из отсека, потянув непосредственно от разъёма.

ВНИМАНИЕ: Не тяните чрезмерно. Накопитель должен легко извлекаться.

Примечание: Поместите накопитель в безопасное место, чтобы избежать статического разряда или механических повреждений.

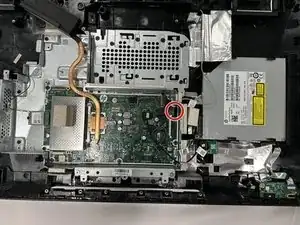

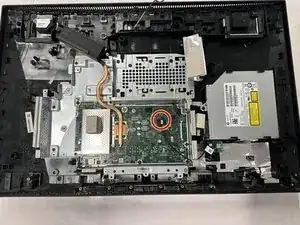

Определите держатель батареи: Найдите маленькую защёлку или клипсу, удерживающую батарею на месте. Это может быть металлическая защёлка.

Освободите батарею: С помощью лопатки или пальцами аккуратно нажмите на зажим, фиксирующий батарею.

Извлеките батарею: Когда зажим освободится, выньте батарею из держателя.

Примечание: Обратите внимание на ориентацию батареи, чтобы затем правильно её установить.

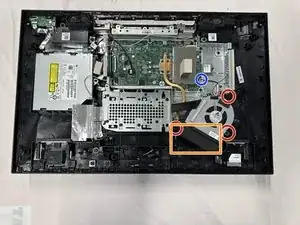

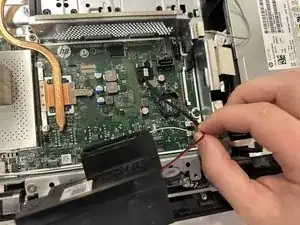

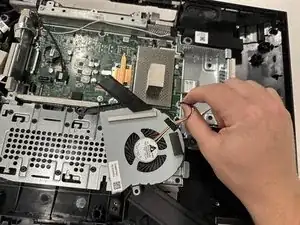

Отключите кабель питания вентилятора: Найдите кабель питания вентилятора, подключённый к материнской плате. Аккуратно отсоедините кабель, потянув за провод очень близко к разъёму перпендикулярно плате.

Отверните винты вентилятора: Используйте отвёртку, чтобы удалить винты, фиксирующие охлаждающий вентилятор. Их всего три.

Примечание: Храните винты в безопасном месте для повторной сборки.

Снимите вентилятор: Поднимите охлаждающий вентилятор от процессора и материнской платы.

Система охладительного кожуха: Пока не удаляйте её.

ВНИМАНИЕ: Устройство непосредственно за вентилятором — это система охладительного кожуха. Она прикреплена к процессору на материнской плате. Следите, чтобы не повредить эту систему.

Найдите динамики: Должны присутствовать левый и правый динамики.

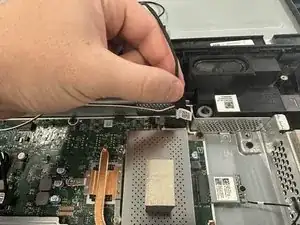

Отключите кабели динамиков: Аккуратно отсоедините кабели, потянув провода прямо над штекерами перпендикулярно плате.

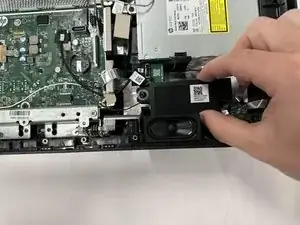

Извлеките динамики: Осторожно выньте динамики из их отсеков. Чтобы поднять их, их нужно сдвинуть вниз и вывести из фиксирующих штырей. Осторожно, не потеряйте резиновые уплотнители, которые размещаются вокруг фиксирующих штырей.

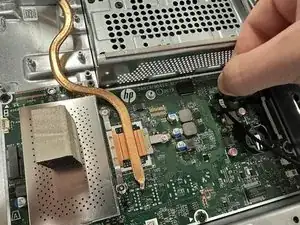

Отключите кабель: Аккуратно отсоедините кабель камеры от её разъёма на материнской плате, потянув за провод перпендикулярно плате.

Освободите разъём кабеля: Аккуратно освободите плоский кабель из его разъёма на материнской плате. В разъёме есть защёлка — осторожно поднимите её, чтобы освободить кабель. Точно так же, как в шаге 6.

Отключите плоский кабель: После освобождения защёлки аккуратно вытяните плоский кабель из разъёма.

Примечание: Следите, чтобы не тянуть за кабель слишком сильно во избежание повреждения кабеля или разъёма.

Необязательно: Этот шаг необязателен и не требуется для замены материнской платы. Однако если вы хотите заменить или проверить эту деталь, вы можете её снять.

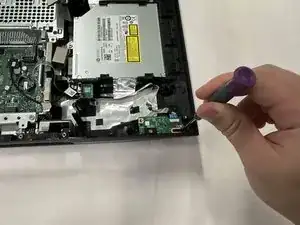

Открутите кнопку питания: Используйте отвёртку, чтобы вынуть винты, удерживающие кнопку на месте. Храните винты в безопасном месте для повторной сборки.

Осторожно отсоедините кнопку питания: После удаления винтов аккуратно снимите кнопку питания с её крепления. Убедитесь, что вы аккуратно отсоединили плоский кабель, чтобы он не был повреждён.

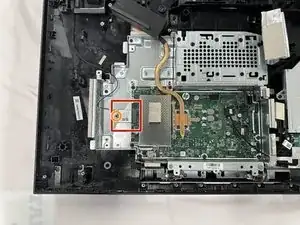

Найдите карту Wi‑Fi

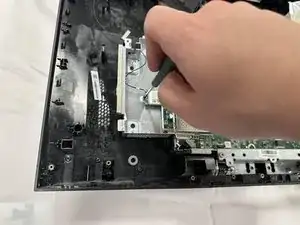

Открутите карту Wi‑Fi: Карта Wi‑Fi закреплена одним винтом. Используйте точечную отвёртку, чтобы вынуть винт, удерживающий карту. Храните винт в безопасном месте.

Извлеките карту Wi‑Fi: После удаления винта аккуратно потяните карту Wi‑Fi прямо от слота PCI. Будьте осторожны и не прикладывайте чрезмерную силу, так как карта хрупкая.

ВНИМАНИЕ: Не прикладывайте чрезмерную силу к карте. Она должна выниматься очень легко.

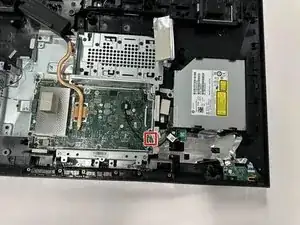

Отключите дисковод: Аккуратно отсоедините кабель. Следите за тем, чтобы тянуть за плоский провод над разъёмом, а не за провод или сам разъём, чтобы не повредить кабель.

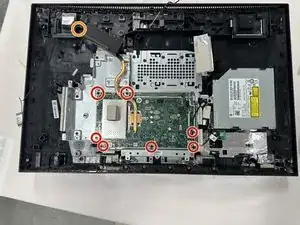

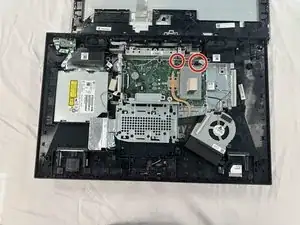

Открутите материнскую плату: Используйте отвёртку, чтобы вынуть винты по краям материнской платы.

Ослабьте винт охладительного кожуха: Ослабьте винт. Этот винт не должен полностью выниматься.

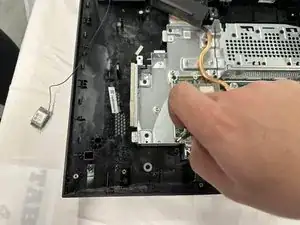

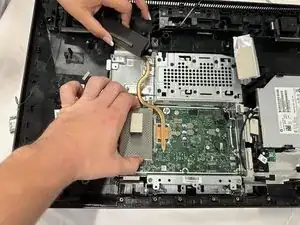

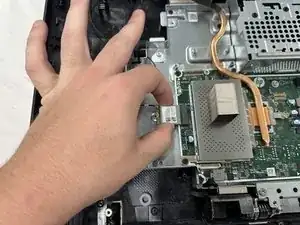

Снятие материнской платы: Поднимите материнскую плату и охладительную планку вместе и выньте их из корпуса ПК.

Примечание: Обязательно храните эти винты в безопасном месте для повторной сборки.
