Замена материнской платы и вентиляторов Apple Xserve 2009

Основные характеристики:

Два процессора Xeon Nehalem @ 2.26 ГГц

Нет SSD

Нет аппаратного RAID

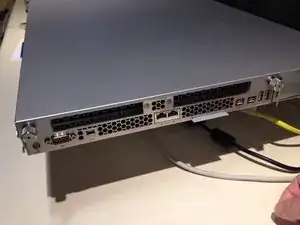

Ослабьте 2 винта с накатной головкой на задней панели xServe, чтобы освободить верхнюю крышку.

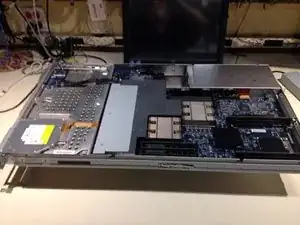

Сдвиньте крышку назад и снимите её.

Этот шаг не обязателен, если вы не меняете накопители. Он не мешает остальной процедуре.

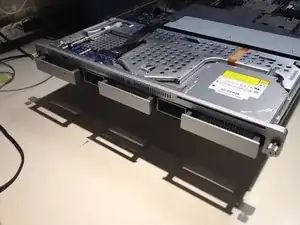

Если в xServe ещё установлены жёсткие диски или заглушки, нажмите на ручку, чтобы извлечь их.

Выньте корзины жёстких дисков и заглушки.

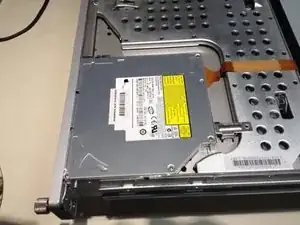

Сдвиньте фиксатор, чтобы освободить привод CD/DVD.

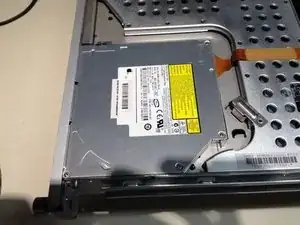

Сдвиньте привод CD/DVD назад.

Поднимите привод и отключите разъём SATA сзади.

Этот шаг не обязателен, если вы не меняете привод. Он не мешает остальной процедуре.

Используя крестовую отвёртку #1, выкрутите винты по обеим сторонам PCI слота №2 на задней панели компьютера.

После ослабления винтов плата-удлинитель PCI должна подняться и выйти из слота.

Повторите для PCI слота №1.

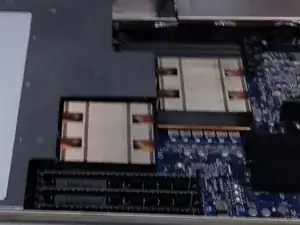

Извлеките модули оперативной памяти из всех слотов.

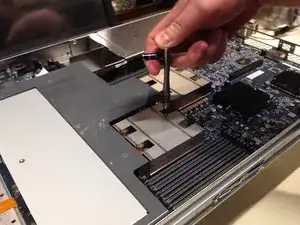

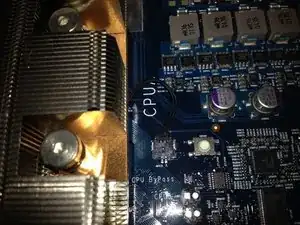

Используя шестигранный ключ 3.0 мм (ключ Аллена), ослабьте 4 винта, которые фиксируют процессор и радиатор.

Отключите кабель датчика.

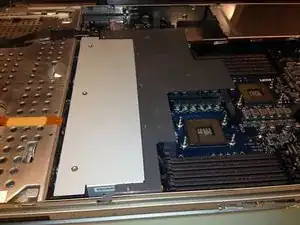

Поднимите радиатор и процессор с материнской платы.

Повторите, если у вас модель с двумя процессорами.

Используя крестовую отвёртку #1, ослабьте 5 винтов, удерживающих пластиковую рамку.

Снимите пластиковую рамку.

Используя крестовую отвёртку #2, ослабьте 2 винта, удерживающие блок вентиляторов.

Поднимите блок вентиляторов и извлеките его.

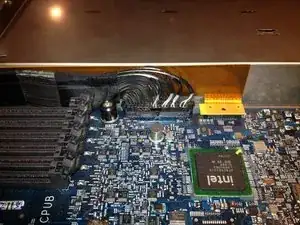

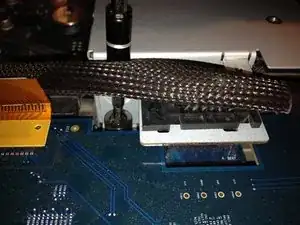

С помощью лопатки подденьте разъём справа.

Осторожно сожмите разъём слева и отключите его.

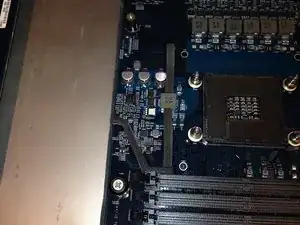

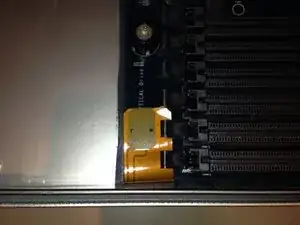

С помощью лопатки подденьте разъём CD/DVD рядом со слотами оперативной памяти CPU A.

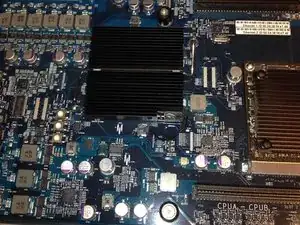

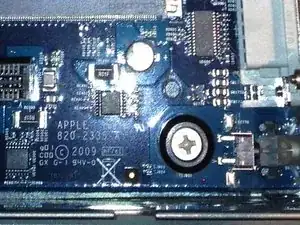

Используя крестовую отвёртку #2, ослабьте 9 винтов, которые держат материнскую плату.

Они расположены в 3 ряда по 3 винта: один ряд у задней панели компьютера, один ряд в середине и один ряд у блока вентиляторов. Их легко распознать по чёрным пластиковым распоркам/держателям.

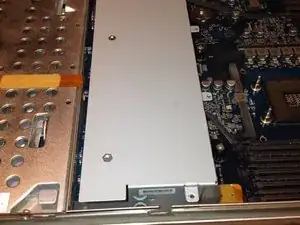

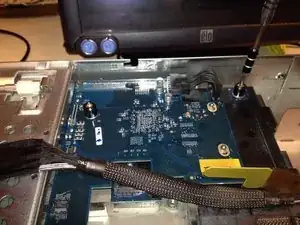

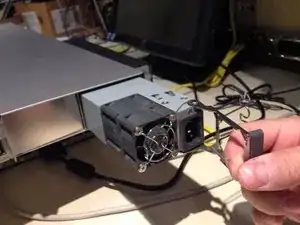

Используя крестовую отвёртку #2, ослабьте винт на плате питания.

Сдвиньте её вверх, чтобы отсоединить от материнской платы.

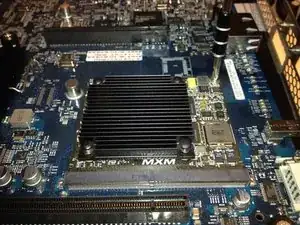

Снимите 2 винта, фиксирующие видеокарту.

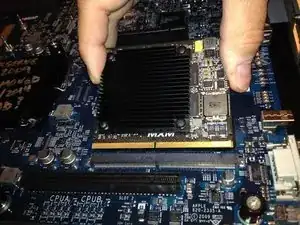

Вытяните карту из разъёма.

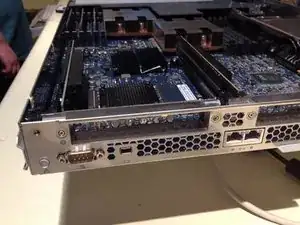

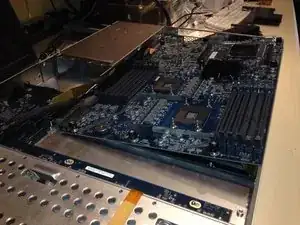

Поднимите материнскую плату и извлеките её из разъёмов на задней панели компьютера.

Затем наклоните материнскую плату и выньте её из корпуса.
