Разборка Intel NUC8i7BEH
Это руководство содержит информацию о том, как разобрать Intel NUC8i7BEH или подобный устройство.
Шаг 1
Положите NUC крышкой вниз и выберите бит отвертки PH2 Phillips.
Шаг 2

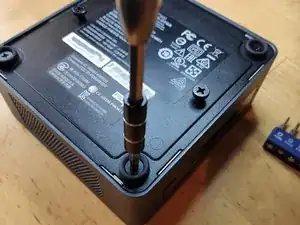

Начните с использования крестовой отвертки #2, чтобы вывернуть винты на дверце нижнего корпуса.
Эти винты закреплены фиксаторами, поэтому они не выпадут, когда вы перевернёте крышку.
Шаг 3

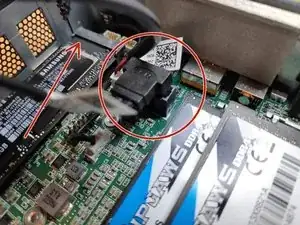

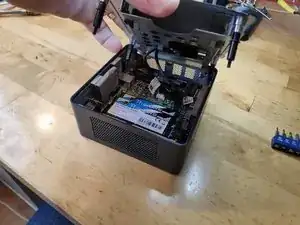

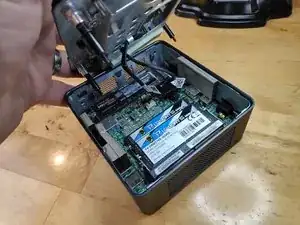

Поднимите дверцу и следите за кабелями, подключёнными к материнской плате NUC. Эти кабели — питание и данные для отсека 2,5" жёсткого диска.

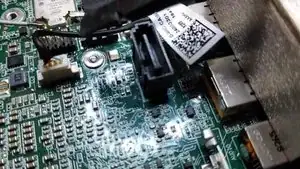

Осторожно отсоедините кабели от материнской платы и отложите кронштейн в сторону.
На последнем фото слот для модульного SSD отмечен красной стрелкой. Здесь устанавливается модульный SSD и фиксируется винтом.
Шаг 4

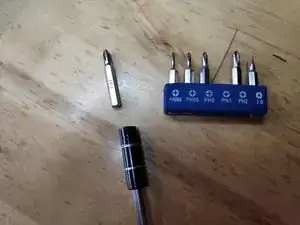

Смените бит отвертки на PH1.

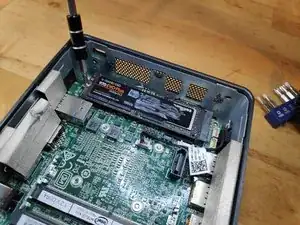

Выверните винт V-NAND SSD и аккуратно вытяните его из разъёма.
Шаг 5
Предыдущий шаг в видеоролике
Шаг 6
Поменяйте бит отвертки на PH1
Шаг 7

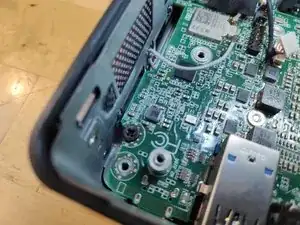

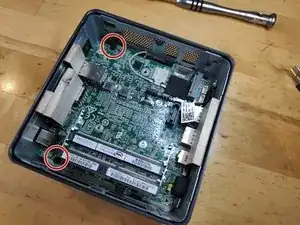

Выверните винты, отмеченные красными кружками
Шаг 8

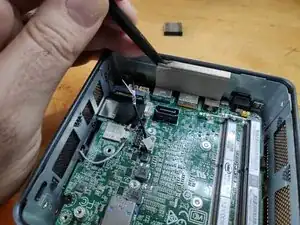

Снимите кабели антенн Wi‑Fi и Bluetooth (будьте очень осторожны, чтобы не оторвать контактную площадку от печатной платы).

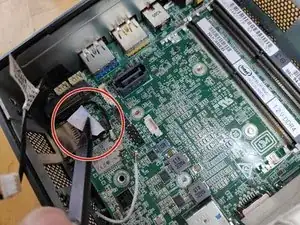

Отсоедините кабель стереомикрофона от разъёма материнской платы.
Обратите внимание на кабель Wi‑Fi, спрятанный под чёрным куском ленты.
Шаг 9

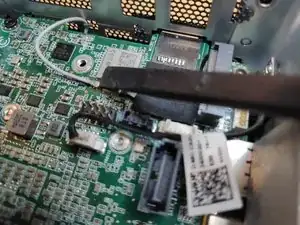

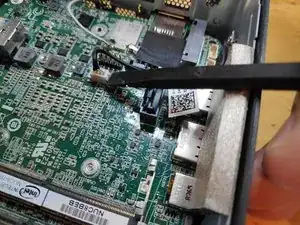

Отсоедините кабель микрофона
Шаг 10

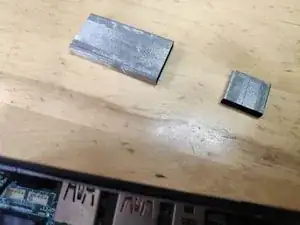

Снимите прокладки с боков
Шаг 11
Не все необходимы, только два показанных.
Шаг 12

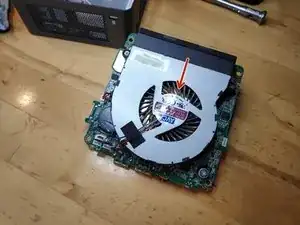

Используйте лопаточку, чтобы приподнять материнскую плату из корпуса

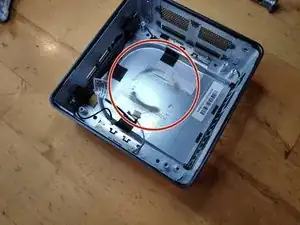

Красными кружками отмечены следы пыли, заметные с первого взгляда
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
