Замена вентилятора Drobo FS DRDS2-A

Для начала снимите переднюю панель, чтобы она не мешала.

Далее выкрутите винты на ножках корпуса крестовой отвёрткой.

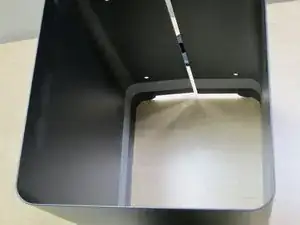

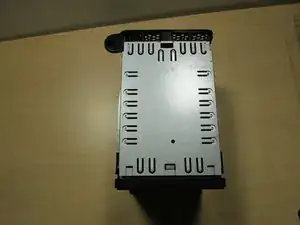

Чтобы снять корпус, положите Drobo на спину и сдвиньте корпус в сторону.

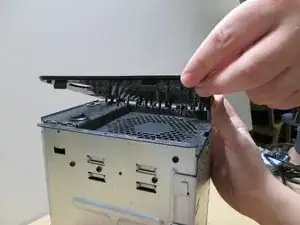

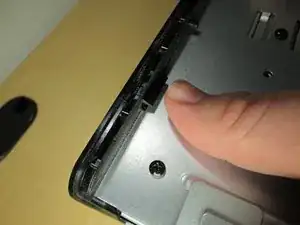

Сняв корпус, нажмите защёлки на задней крышке, чтобы снять заднюю панель. Это можно сделать пальцами или инструментом, например лопаткой.

Повторите то же с другой стороны, нажимая фиксирующие штифты вниз. Затем выдвиньте доки для жёстких дисков.

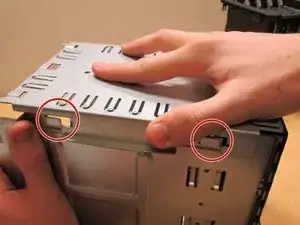

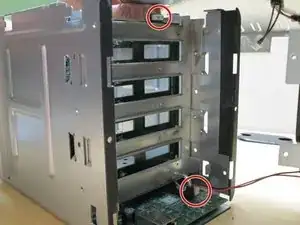

Теперь сдвиньте металлические части в стороны, чтобы пройти мимо крючков, и аккуратно снимите их. При разделении двух частей аккуратно отключите два провода, чтобы не повредить устройство.

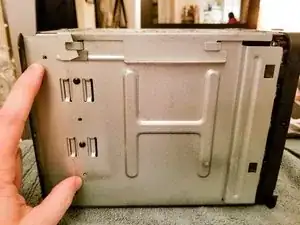

Для Drobo 5D (и, возможно, других моделей) необходимо снять только по 2 винта (из четырёх) с каждой стороны перед тем, как сдвинуть заднюю пластину.

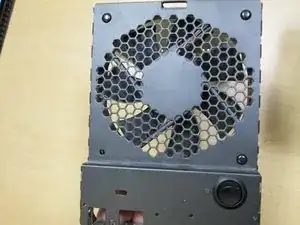

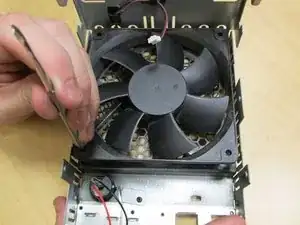

Далее снимите вентилятор, продев отвёртку в отверстия, чтобы протолкнуть маленькие заклёпки. Затем разомкните провода, чтобы окончательно снять вентилятор.

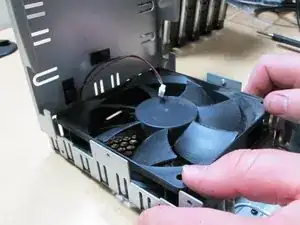

Теперь установите новый вентилятор. Убедитесь, что установили его так же, как был снят. Затем снова подключите провод.

При сборке выполняйте действия в обратном порядке, при этом убедитесь, что при установке корпуса серая полоска на корпусе находится сзади устройства, в сторону выключателя питания и вентилятора.
