Замена радиатора в Kano Computer Kit Touch

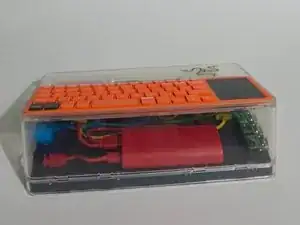

Первый шаг — положить устройство экраном вниз на ровную поверхность, чтобы снять клавиатуру.

Когда устройство лежит экраном вниз, снимаем клавиатуру.

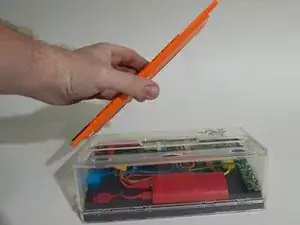

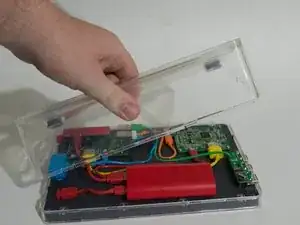

После снятия клавиатуры в корпусе остаётся отверстие, предназначенное для циркуляции воздуха. Мы используем это отверстие, чтобы засунуть туда палец и помочь снять корпус.

На первом изображении показан вид внутренней части компьютера.

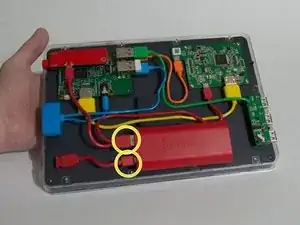

Отключите USB-разъёмы от аккумулятора.

Извлеките аккумулятор из корпуса.

После извлечения аккумулятора всегда полезно нажать и удерживать кнопку питания в течение 3 секунд, чтобы избежать остаточного разряда.

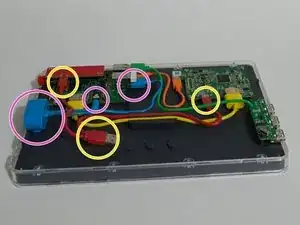

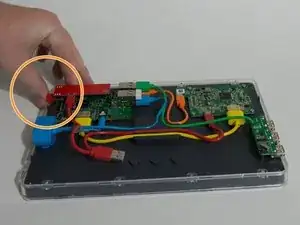

Помните силовой кабель, который мы отсоединили от аккумулятора? Уберите его в сторону. Он подключён к плате управления питанием, которую мы использовали ранее, и к плате видеодрайвера справа на изображении.

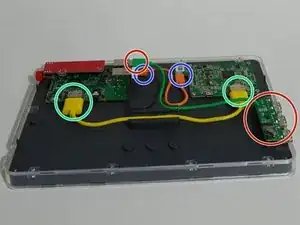

Далее уберём этот динамик. Динамик, обведённый слева, имеет 3,5 мм разъём посередине для передачи аудиосигнала и USB-разъём справа, который питают динамик.

Жёлтый кабель — это наш HDMI-кабель, который передаёт видеосигнал на экран. Мы удалим его, отключив разъём.

Этот маленький оранжевый кабель — USB-кабель, обеспечивающий работу сенсорного экрана. Для его снятия достаточно отключить его.

Зелёный кабель подключает USB-хаб с тремя портами, который позволяет подключать более четырёх USB-устройств. Мы удалим его, отключив разъём, а затем поднимем хаб, обведённый справа.

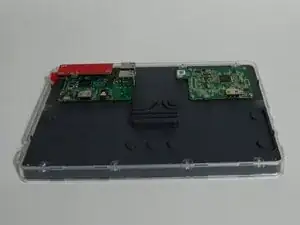

На последнем изображении показано устройство со всеми отключёнными кабелями.

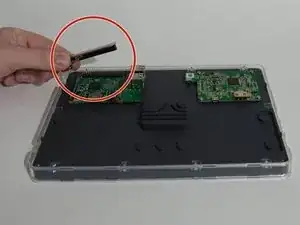

Снимите плату питания с заголовков Raspberry Pi, просто приподняв её вверх.

Снятие Raspberry Pi так же просто — приподнимите его и извлеките из корпуса.

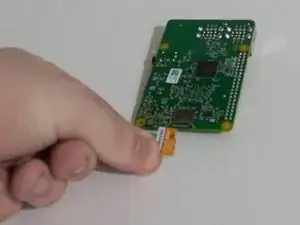

После извлечения платы переверните её и извлеките карту Micro SD.

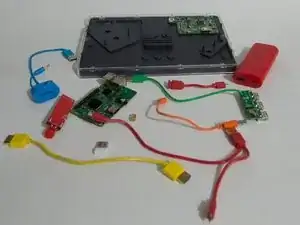

В итоге у нас остаются все отдельные компоненты.

Соберите ваши детали и инструменты:

В качестве инструментов я использовал салфетку с изопропиловым спиртом и пинцет с тупыми наконечниками iFixit.

Из деталей я использовал медную пластину, большой радиатор и самый маленький радиатор.

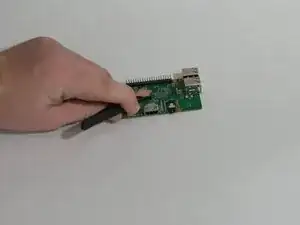

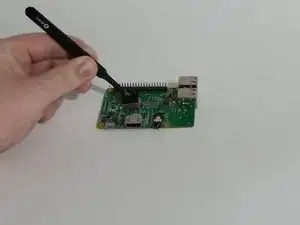

Сначала я очистил процессор и ОЗУ салфеткой со спиртом.

Затем я снял защитную плёнку с клеевой поверхности медной пластины.

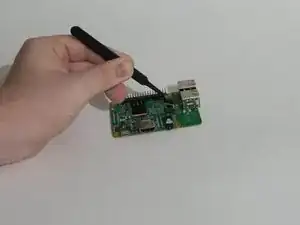

Далее центрируйте пластину и сильно прижмите её.

Очистите медную пластину салфеткой со спиртом.

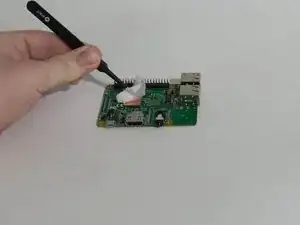

Затем снимите защитную плёнку с клея радиатора, центрируйте радиатор на медной пластине и сильно прижмите.

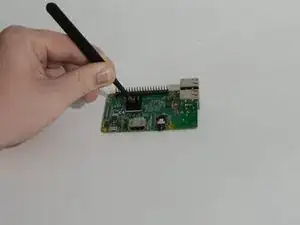

Снимите защитную плёнку с маленького радиатора, центрируйте его над чипом ОЗУ и сильно прижмите.

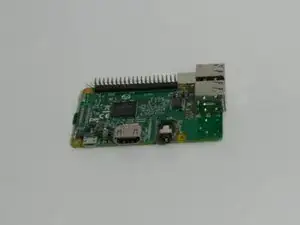

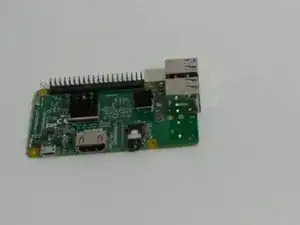

Полюбуйтесь выполненной работой.
