Разборка Intel NUC5i7RYH

Положите NUC вверх дном и начните с выкручивания крестовой отверткой нижних винтов на крышке нижнего отсека.

Эти винты удерживаются держателями, поэтому они не выпадут при переворачивании крышки.

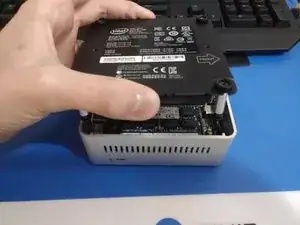

Поднимите крышку и следите за кабелями, подключёнными к материнской плате NUC. Эти кабели обеспечивают питание и передачу данных для отсека 2,5" жёсткого диска.

Осторожно отсоедините кабели от материнской платы и отложите кронштейн в сторону.

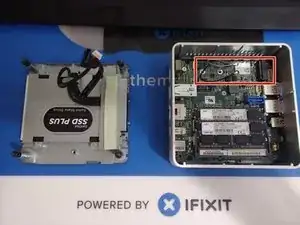

На последнем фото показан слот для твердотельного накопителя-«лезвия». Здесь устанавливается такой накопитель, и он фиксируется винтом.

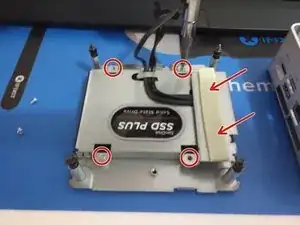

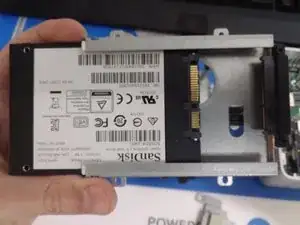

Выверните четыре серебристых винта, которые крепят жёсткий диск в кронштейне. Металлический экран с термопрокладкой в красном поле снимется: он полезен при установке твердотельного накопителя-«лезвия», так как изолирует его от металла.

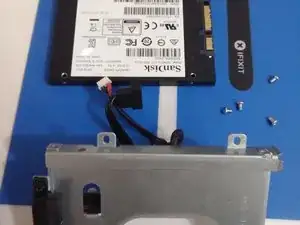

Осторожно выдвиньте 2,5" HDD или SSD из корпуса.

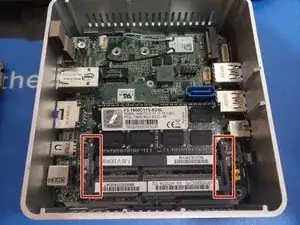

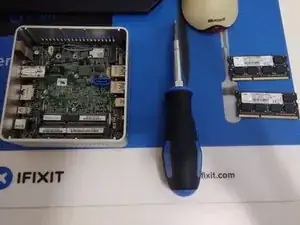

Извлечение оперативной памяти в этих устройствах такое же, как в обычном ноутбуке: слегка отогните защёлки по обеим сторонам модуля, дождитесь, пока он отойдет вверх, затем аккуратно вытащите его из гнезда.

Если установлены два модуля оперативной памяти, повторите процедуру для нижнего модуля под ним.

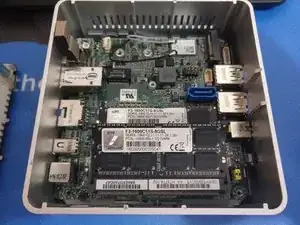

Материнская плата удерживается двумя чёрными винтами с крестообразным шлицем, расположенными с левой стороны.

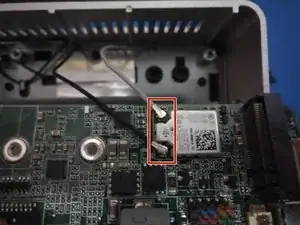

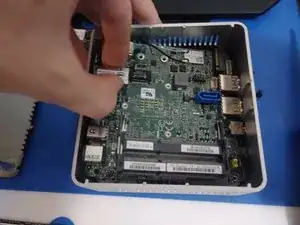

Обязательно отсоедините антеннные кабели от беспроводной карты перед снятием материнской платы.

Возьмитесь за разъём Ethernet и выньте плату из корпуса.

Материнская плата должна легко подняться и выйти из корпуса.

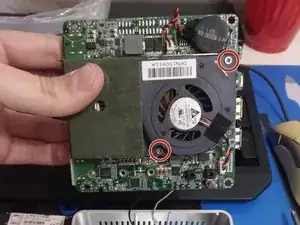

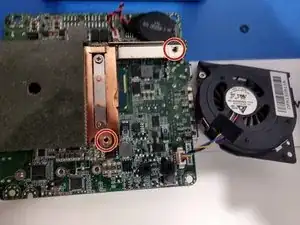

Чтобы снять вентилятор, выкрутите два винта с крестообразным шлицем, которые его крепят. Затем отсоедините его от материнской платы.

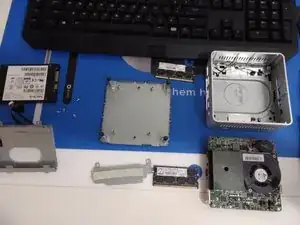

Это устройство относительно легко разобрать и собрать обратно. Удачи!
