Разбор Buffalo Linkstation mini LS-WSXL

Жесткий диск вышел из строя? Хотите увеличить емкость хранилища? Этот гид поможет вам открыть Linkstation.

Примечания:

1) Я пытался заменить стандартные жесткие диски емкостью 500 ГБ на SSD, но это не увенчалось успехом; устройство не инициализировалось.

Поэтому вам нужно купить версию с SSD, если вы хотите последнюю технологию.

Шаг 1

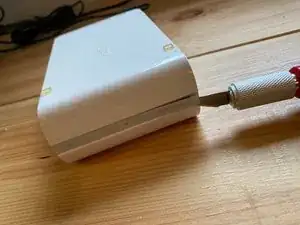

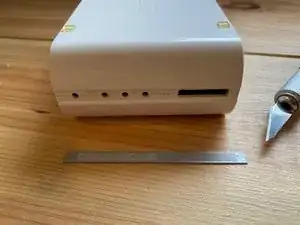

Используя тонкий лезвие, аккуратно приподнимите наклейку с передней стороны устройства.

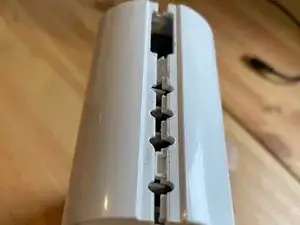

На передней панели есть две защелки, которые нужно открыть.

Используя инструменты iFixit, вставьте первое лезвие между длинным зазором и первым отверстием.

Второе лезвие должно быть вставлено между третьим и четвертым отверстиями.

Аккуратно манипулируйте инструментами, чтобы отключить защелки.

Откройте корпус шире, чтобы можно было вставить инструменты iFixit в зазор сбоку устройства — переходите к следующему шагу.

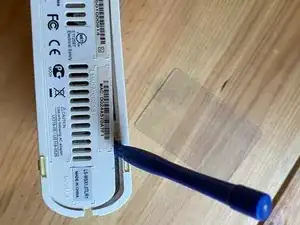

Первая защелка находится рядом с резиновым ножкой. Вставьте инструмент под край и поднимите сторону, чтобы отключить защелку.

Вторая защелка находится в начале вентиляции, используйте тот же метод для ее открытия.

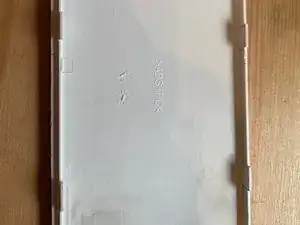

Повторите шаги на противоположной стороне, и крышка снимется.

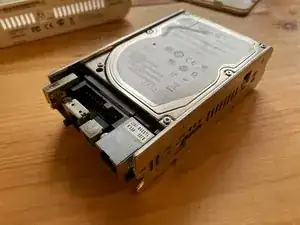

Вытяните устройство из корпуса, защелок нет, оно просто удерживается.

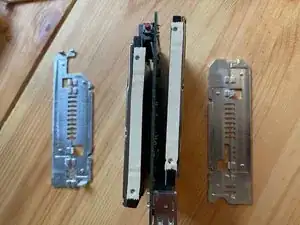

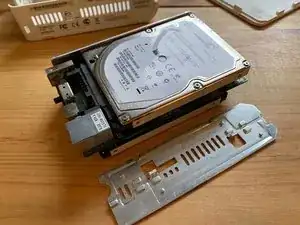

Положите устройство на бок и снимите металлическую пластину, зажатую на плате.

Переверните устройство, чтобы снять вторую пластину.

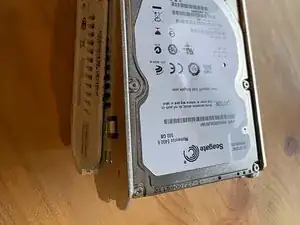

Теперь жесткие диски можно снять.

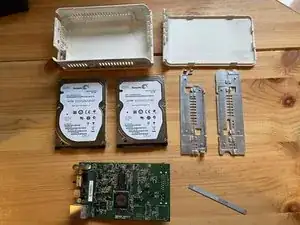

Устройство теперь разобрано, сборка осуществляется в обратном порядке.

При сборке устройства обратите внимание на ориентацию металлических пластин.

Чтобы собрать устройство заново, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
