Замена графического ускорителя (GPU) в Dell OptiPlex 9010
У вашего компьютера Dell OptiPlex 9010 возникают проблемы, такие как артефакты на экране, зависания или «синие экраны»? Возможно, пришло время заменить видеокарту. Этот компонент отвечает за обработку графики, эффектов и воспроизведения видео.
Это относительно простая операция, но обязательно заземлите себя, прикоснувшись к металлическому корпусу компьютера, чтобы защитить компоненты от статического электричества. Если вы будете заземлены таким образом, установка не потребует специальных навыков, и ваш компьютер будет работать корректно.
Перед началом ремонта обязательно выключите устройство и отключите его от всех источников питания.
Шаг 1
Прежде чем начать, полностью выключите компьютер и отсоедините все кабели.

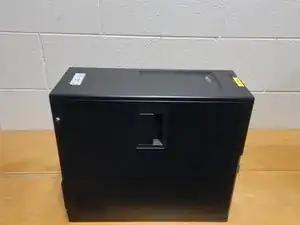

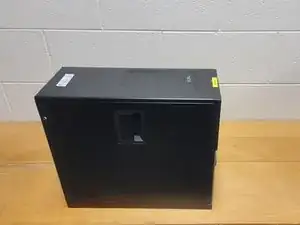

Поместите компьютер на ровную поверхность.
Шаг 2

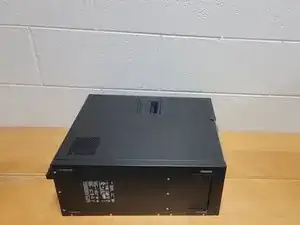

Положите компьютер на бок на ровную поверхность.

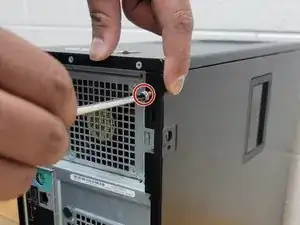

Отверткой Phillips №2 открутите винты, фиксирующие боковую панель.

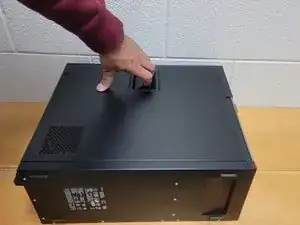

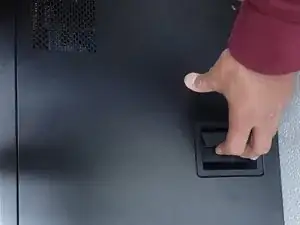

Возьмитесь за ручку на боковой панели и потяните её вверх, чтобы снять.
Шаг 3

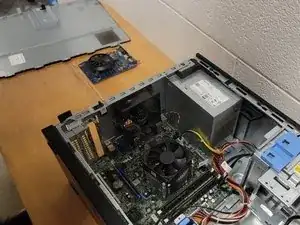

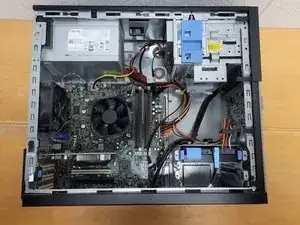

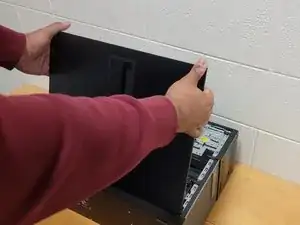

Возьмите боковую панель обеими руками, чтобы полностью её снять. Так вы получите полный доступ к внутренним компонентам.

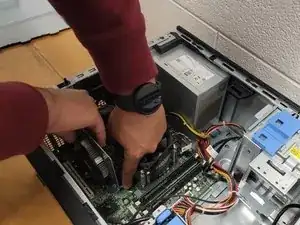

Обязательно прикоснитесь к металлическому корпусу внутри, чтобы заземлиться. В противном случае статическое электричество может повредить компоненты.
Шаг 4

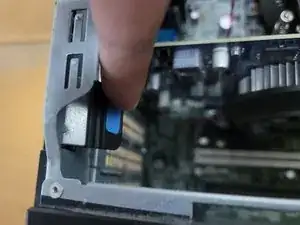

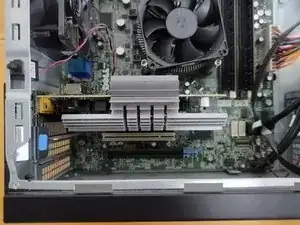

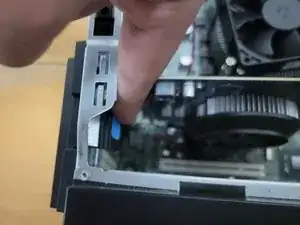

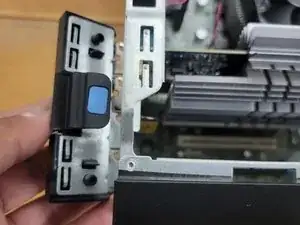

Нажмите на защёлку фиксатора карты, чтобы освободить установленную (старую) видеокарту.
Шаг 5

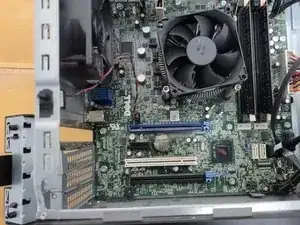

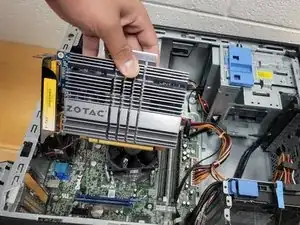

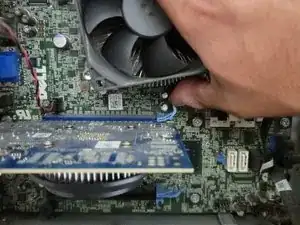

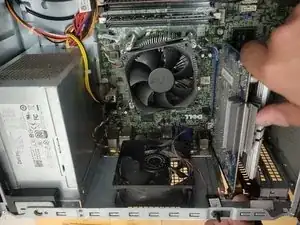

Отстегните защёлку PCIe. Аккуратно извлеките текущую видеокарту, убедившись, что никакие кабели не зацеплены.
Шаг 6
Возьмите новую видеокарту для установки.
Шаг 7

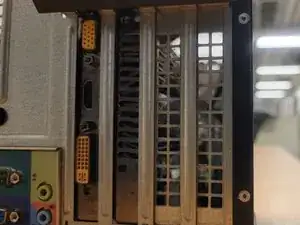

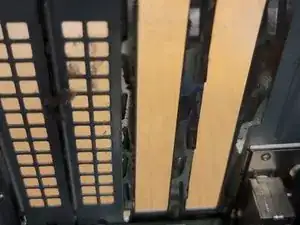

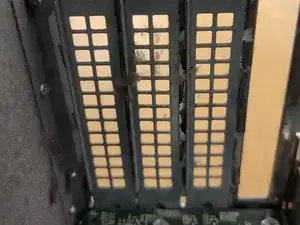

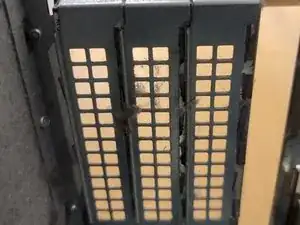

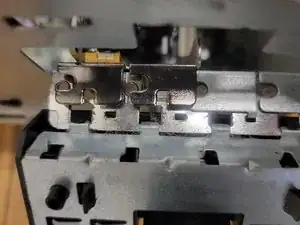

Добавьте или снимите заглушки слотов расширения в зависимости от количества занятых слотов вашей новой видеокартой.
Шаг 8

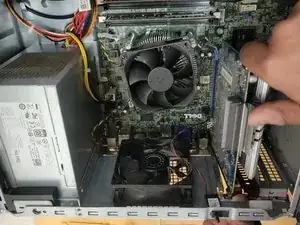

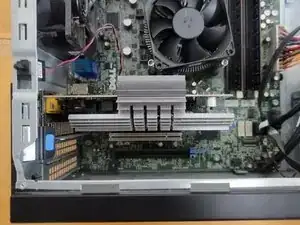

Плотно вставьте новую видеокарту в разъём на плате. Защёлкните зажим PCIe, чтобы зафиксировать её.
Шаг 9

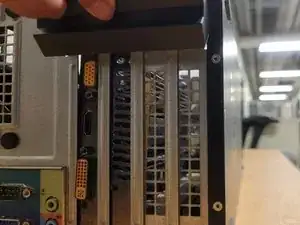

Убедитесь, что новая видеокарта правильно выровнена для установки винтов и соответствует слотам расширения.
Шаг 10
Закрутите винты Phillips 6-32 (длиной от 1/4 до 1/2 дюйма) с помощью отвертки Phillips, чтобы надёжно закрепить новую видеокарту.
Шаг 11

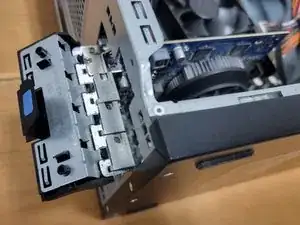

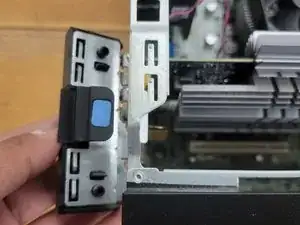

Поднимите защёлку фиксатора карты, чтобы окончательно зафиксировать карту.
Шаг 12

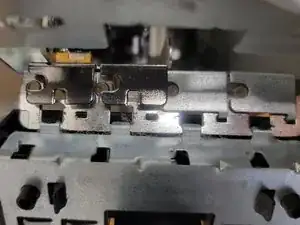

Совместите боковую панель с фиксаторами и прижмите её вниз, чтобы вернуть панель на место.
Шаг 13
Отвинтите и снова закрутите винты Phillips №2, чтобы закрепить боковую панель.
Перевод руководства с ifixit.com
