Замена радиатора Dell OptiPlex FX170

Установив подставку основания вверх, отвинтите винт Phillips #2 длиной 6 мм.

Тяните подставку основания прямо вверх от устройства.

Отвинтите и удалите восемь винтов Phillips #0 длиной 4 мм (четыре сверху, четыре снизу) с верхней и нижней части устройства.

Проведите плоской стороной лопатки вдоль всей стыковой линии корпуса, начиная с задней части, где находится разъем питания и маленький винт.

Осторожно: не прикладывайте чрезмерную силу, чтобы не повредить фиксирующие защелки при проведении лопаткой вдоль корпуса.

Когда защелки освободятся, аккуратно отсоедините крышку от остальной части корпуса, потянув в противоположные стороны.

Используя пальцы, сожмите защелки по обеим сторонам памяти. Планка памяти поднимется под углом 45 градусов, когда обе защелки будут отжаты.

Поднимите и выньте модуль памяти.

С помощью лопатки аккуратно надавите на нижнюю сторону платы памяти, чтобы ослабить её. Аккуратно возьмите за края и потяните вверх, чтобы освободить плату памяти.

Чтобы снять батарею, потяните вверх за разъем, который подключен к материнской плате.

Снимите два винта Phillips #00 длиной 4 мм, расположенные вдоль задней части корпуса.

Снимите пальцами два поролоновых уплотнителя, лежащих поверх двух передних USB-портов. Не выбрасывайте их.

Отсоедините кабель динамика от материнской платы, аккуратно потянув его прямо вверх, чтобы отсоединить от разъема.

Удалите четыре винта Phillips #0 длиной 4 мм, которые крепят материнскую плату к корпусу.

Винт в углу, где расположена память, закрыт небольшим кусочком майларовой ленты — отогните эту ленту, чтобы обнажить винт. Пинцет может помочь в этом.

Аккуратно возьмитесь за материнскую плату за радиатор (черная деталь с ребрами). Поднимайте плату под углом так, чтобы сначала поднялись порты вдоль задней стороны.

Продолжайте поднимать материнскую плату, затем медленно поверните её вправо, чтобы разорвать майларовую ленту над передними USB-портами.

Будьте осторожны при обращении с материнской платой, чтобы предотвратить повреждение статическим электричеством. Если материнская плата снимается как подготовительная операция, поместите её в пакет, предназначенный для предотвращения накопления статического заряда (так называемый антистатический пакет).

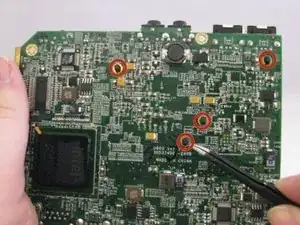

На обратной стороне материнской платы сожмите пинцетом четыре выступающие защелки. Они должны находиться в тех же положениях, что и четыре черные кнопки, утопленные в радиаторе (при взгляде спереди).

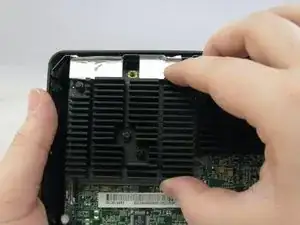

Возьмите радиатор и материнскую плату.

Аккуратно оттяните радиатор от платы.

При установке нового радиатора обязательно нанесите новый слой теплопроводящей пасты на процессор, чтобы избежать перегрева.

Для повторного крепления радиатора: совместите четыре защелки с соответствующими отверстиями в материнской плате, затем просто надавите на них, чтобы протолкнуть через плату. При защелкивании каждого должен быть небольшой щелчок.
