Замена внутреннего динамика Dell OptiPlex FX170

Поставьте основание подставки вверх и отвинтите винт Philips #2 длиной 6 мм.

Тяните подставку основания прямо вверх, чтобы снять её с устройства.

Отвинтите и удалите восемь винтов Philips #0 длиной 4 мм (четыре сверху, четыре снизу) с верхней и нижней частей корпуса.

Проведите плоской стороной лопатки по всей линии корпуса, начиная с задней части, где находятся разъём питания и небольшой винт.

Осторожно: не прикладывайте чрезмерную силу, чтобы не повредить удерживающие защёлки при проведении лопаткой вдоль корпуса.

Когда защёлки освободятся, осторожно разъедините крышку от остальной части корпуса, тянув в противоположные стороны.

С помощью пальцев нажмите фиксаторы по обеим сторонам модуля памяти. Модуль памяти выскочит под углом 45 градусов, когда оба фиксатора будут отведены.

Поднимите и выньте модуль памяти.

Используя лопатку, аккуратно надавите на нижнюю сторону платы памяти, чтобы ослабить её. Осторожно возьмите за оба края и потяните вверх, чтобы снять плату памяти.

Снимите два винта Philips #00 длиной 4 мм, расположенные вдоль задней части корпуса.

Снимите пальцами два пенопластовых буфера, лежащих над двумя передними USB-портами. Не выбрасывайте их.

Отсоедините кабель динамика от материнской платы, осторожно потянув его прямо вверх, чтобы вывести из разъёма.

Удалите четыре винта Philips #0 длиной 4 мм, которые крепят материнскую плату к корпусу.

Винт в углу, где находится модуль памяти, закрыт небольшим кусочком майларовой ленты — отогните эту ленту, чтобы получить доступ к винту. Пинцет может помочь.

Осторожно возьмите материнскую плату за радиатор (чёрная ребристая деталь). Поднимите плату под углом так, чтобы сначала поднялись порты на задней стороне.

Продолжайте поднимать плату, затем медленно наклоните её вправо, чтобы разорвать майларовую ленту над передними USB-портами.

Будьте осторожны при обращении с материнской платой, чтобы избежать повреждений, вызванных электростатическим разрядом. Если материнская плата удаляется как отдельный элемент, поместите её в пакет, предназначенный для предотвращения накопления статического заряда (так называемый антистатический пакет).

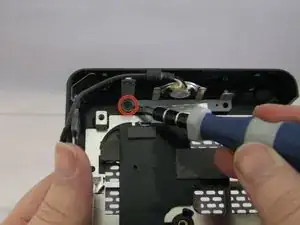

Снимите винт Philips #0 длиной 5 мм, крепящий кронштейн для динамика к корпусу.

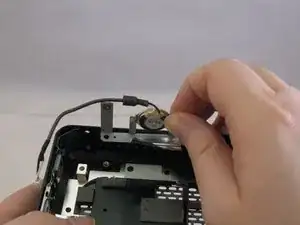

Возьмите кронштейн для динамика и поднимите его вверх, чтобы вынуть из корпуса.
