Замена материнской платы Dell OptiPlex FX170

Поставив подставку основания лицевой стороной вверх, открутите винт Phillips #2 длиной 6 мм.

Снимите подставку основания, тянув её прямо вверх от устройства.

Открутите и снимите восемь винтов Phillips #0 длиной 4 мм (четыре сверху, четыре снизу) с верхней и нижней частей корпуса.

Проведите плоской стороной лопатки вдоль всего шва корпуса, начиная с задней части, где расположен разъём питания и небольшой винт.

Осторожно: не прикладывайте чрезмерную силу, чтобы не повредить удерживающие защёлки при проведении лопаткой по корпусу.

Когда защёлки освободятся, аккуратно отсоедините крышку от остальной части корпуса, потянув в противоположные стороны.

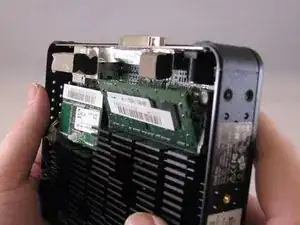

Сдвиньте защёлки по обеим сторонам модуля оперативной памяти пальцами. Модуль памяти при этом отщелкнется и поднимется под углом 45 градусов, когда обе защёлки будут освобождены.

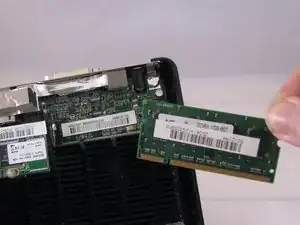

Поднимите и извлеките модуль памяти.

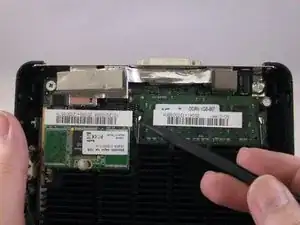

С помощью лопатки аккуратно прижмите снизу печатную плату памяти, чтобы ослабить её. Аккуратно захватите с обеих сторон и потяните вверх, чтобы освободить плату памяти.

Чтобы снять батарею, потяните вверх за разъём, вставленный в материнскую плату.

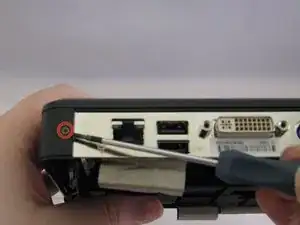

Снимите два винта Phillips #00 длиной 4 мм, расположенных вдоль задней части корпуса.

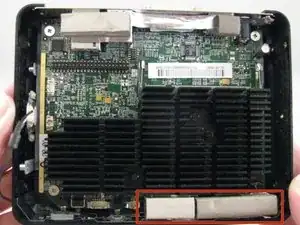

Снимите двумя пальцами две вспененные прокладки, лежащие над двумя передними USB-портами. Не выбрасывайте их.

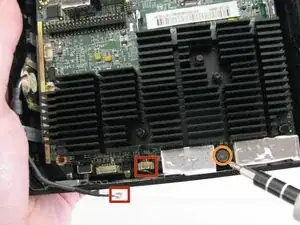

Отключите кабель динамика от материнской платы, аккуратно потянув его прямо вверх, чтобы извлечь из разъёма.

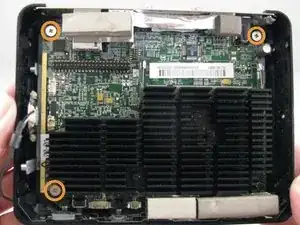

Снимите четыре винта Phillips #0 длиной 4 мм, крепящие материнскую плату к корпусу.

Винт в углу, где расположена оперативная память, закрыт маленьким куском майларовой ленты — отогните эту ленту, чтобы обнажить винт. Для удобства можно использовать пинцет.

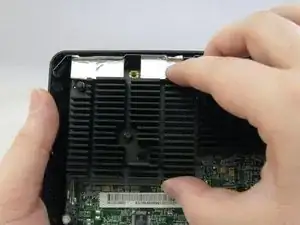

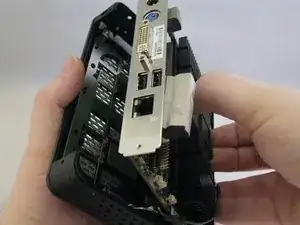

Аккуратно захватите материнскую плату за радиатор (чёрный ребристый элемент). Поднимите материнскую плату под углом так, чтобы для начала поднялись порты на задней панели.

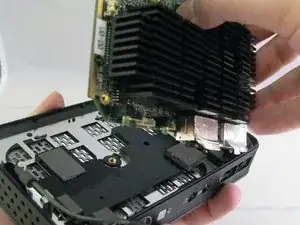

Продолжайте поднимать материнскую плату, затем медленно наклоните её вправо, чтобы разорвать майларовую ленту над передними USB-портами.

Будьте осторожны при обращении с материнской платой, чтобы предотвратить повреждения от статического разряда (ESD). Если материнская плата снимается в рамках подготовки к дальнейшим работам, поместите её в пакет, предназначенный для предотвращения накопления статического заряда (обычно называется антистатическим пакетом).
