Замена заднего аудиовыхода Dell Optiplex 745 Small Form Factor
Этот гид полезен, когда ваши колонки, микрофон или наушники не работают при подключении к настольному компьютеру. Задние аудиовыходы в основном используются для аксессуаров к настольному компьютеру, которые должны работать с ним постоянно. Поэтому важно убедиться, что эти выходы функционируют.
Перед началом этого гида убедитесь, что вы знаете, как паять. Вот ссылка на полезный учебник по пайке для начинающих: Как паять и снимать припой
Шаг 1
Снимите боковую панель/крышку
Потяните за ползунок на верхней части назад.
Это освободит панель, и её можно будет легко снять.
Шаг 2
Снимите заднюю крышку.
Открутите 3 винта сзади, рядом с гнездом для кабеля питания.
По чуть-чуть тяните по краям крышки, чтобы освободить каждый держатель из его слота
Шаг 3

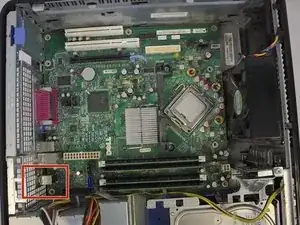

После открытия настольного компьютера найдите задние аудиовыходы.
Шаг 4

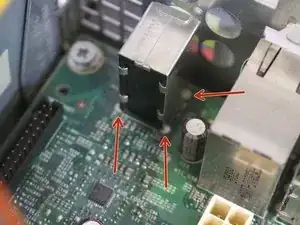

Как только вы их нашли, определите точки пайки, которые соединяют аудиовыходы с материнской платой.
Есть еще одно место, которое вы не можете увидеть на картинке, и оно является частью прямоугольного узора.
Шаг 5
Осторожно приложите паяльник к этим точкам, чтобы ослабить удержание аудиовыходов.
Длительное применение паяльника повредит ваше устройство. Поэтому лучше перемещаться от точки к точке, медленно пытаясь удалить аудиовыходы понемногу.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
