Замена материнской платы Dell Optiplex 745 Ultra Small Form Factor

Обязательно выключите компьютер! Перейдите в меню «Пуск» и сначала выберите выключение в параметрах питания.

Убедитесь, что все кабели, колонки и другие устройства отключены и выключены, прежде чем открывать корпус компьютера.

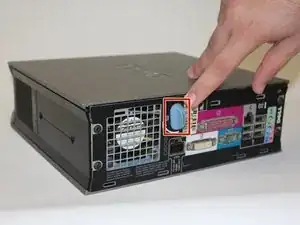

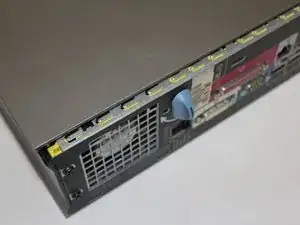

Положите компьютер на бок; вы увидите синюю ручку.

Поверните эту ручку на 90 градусов против часовой стрелки.

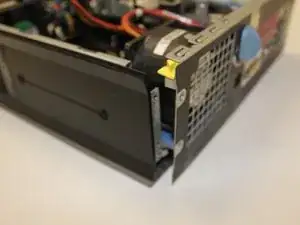

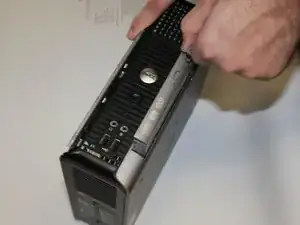

Пока ручка повернута, сдвиньте боковую панель корпуса вперед примерно на 1/2 дюйма, а затем снимите панель с компьютера.

Заземлите себя, чтобы избежать повреждения компонентов статическим электричеством. Используйте антистатический браслет и коврик или периодически касайтесь металлического корпуса компьютера.

Найдите кабели питания и данных, подключенные к жесткому диску, нажмите на металлический фиксатор и аккуратно отсоедините их.

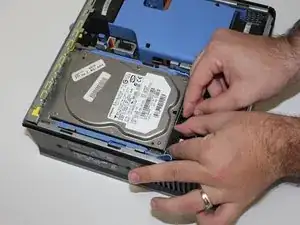

Найдите синие фиксаторы, показанные слева и справа от жесткого диска.

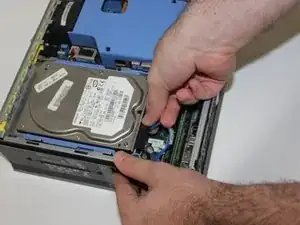

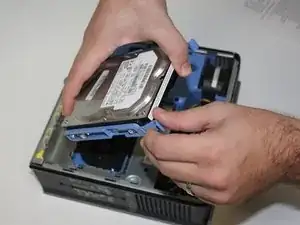

Сожмите оба фиксатора и сдвиньте жесткий диск на себя, затем извлеките накопитель из корзины.

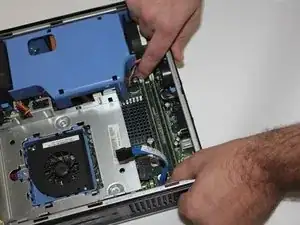

Нажмите на две белые защелки по обе стороны модуля памяти; оперативная память выскочит.

Убедитесь, что вы заземлены, чтобы избежать электростатического разряда, и поместите модули памяти в антистатический пакет.

Убедитесь, что выемка на оперативной памяти совпадает с выемкой в слоте. Она должна входить в слот с минимальным усилием. Если она не входит в слот, проверьте, правильно ли вы совместили оперативную память.

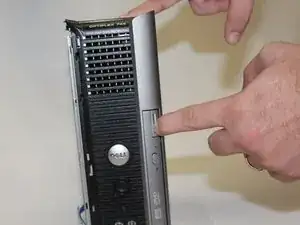

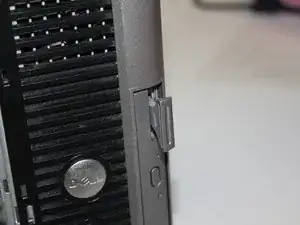

Нажмите на большую кнопку в углу оптического привода. Потяните за выдвинувшуюся кнопку, чтобы выдвинуть оптический привод.

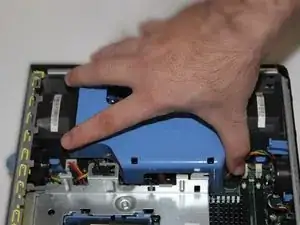

Снимите синий экран, сдвинув его прямо вверх.

Отожмите фиксатор, ближайший к вентилятору на передней панели корпуса.

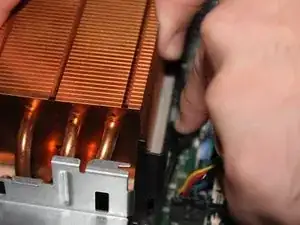

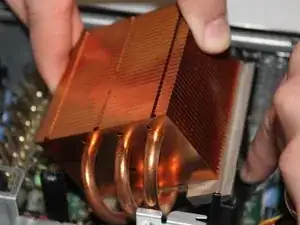

Сдвиньте радиатор процессора из-под зажима и потяните вверх.

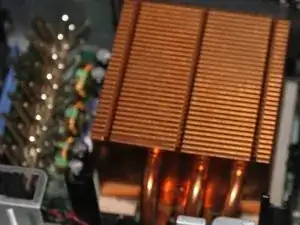

Возможно, вам потребуется повернуть радиатор процессора из стороны в сторону, чтобы отделить его от термопасты.

Заземлите себя перед извлечением любых внутренних компонентов.

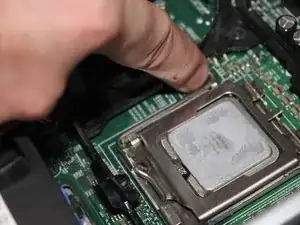

Нажмите на рычаг фиксатора слегка вниз и от себя от процессора.

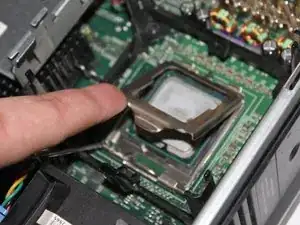

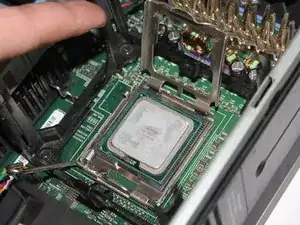

Поднимите и поверните крышку процессора, чтобы снять ее с CPU.

Крышка процессора останется прикрепленной.

Удерживая процессор за боковые стороны двумя пальцами, извлеките его из сокета.

Не прикасайтесь к нижней стороне процессора или к контактам.

При установке процессора не прилагайте чрезмерных усилий.

При замене убедитесь, что используете направляющие выемки на новом процессоре.

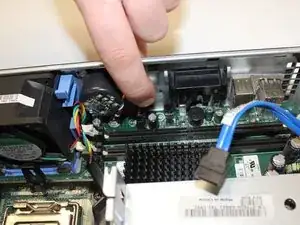

Отсоедините кабель питания, подключенный к динамику материнской платы.

Обязательно нажмите на фиксирующую защелку при извлечении кабеля питания.

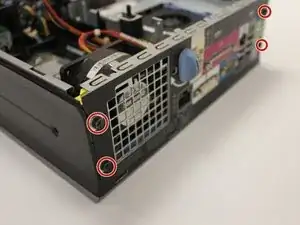

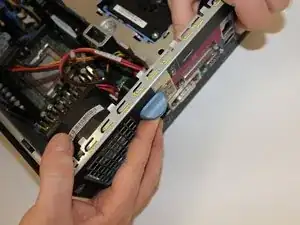

Отверните четыре черных винта размером 6 мм с головкой Phillips №2, расположенные на задней панели корпуса компьютера.

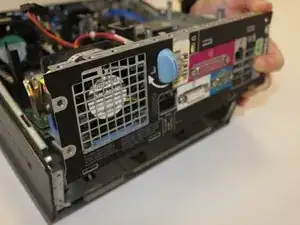

Поворачивая ручку открытия корпуса, сдвиньте лоток материнской платы от передней части компьютера.

Извлеките материнскую плату из остальной части корпуса компьютера.

Отверните два серебристых винта размером 6 мм с головкой Phillips №2 от стойки жесткого диска.

Сдвиньте стойку жесткого диска в левую сторону.

Поднимите стойку и отсоедините питание вентилятора HDD.

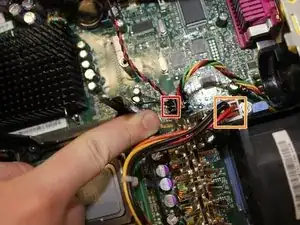

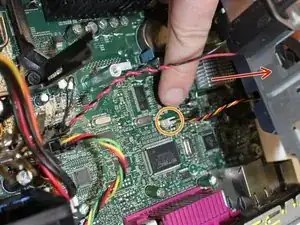

Отсоедините кабель, подключенный к датчику вскрытия корпуса, который можно опознать по красным проводам.

Отсоедините кабель питания жесткого диска, который имеет оранжевый, красный и желтый провода.

Обязательно нажимайте на фиксирующую защелку при отсоединении коннекторов.

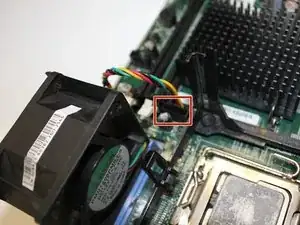

Отсоедините два вентилятора от материнской платы.

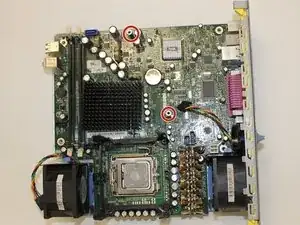

Отвертите четыре серебристых винта размером 6 мм с головкой Phillips №2, которые крепят материнскую плату к задней панели компьютера.

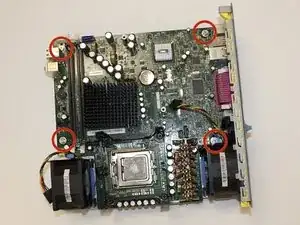

Снимите стойки, поддерживающие стойку жесткого диска, с материнской платы.

Стойки можно удалить вручную.

Если стойки не поддаются ручному усилию, можно использовать шестимиллиметровую гайковертную головку или гаечный ключ.

Выверните четыре черных винта размером 9 мм под крестообразную отвертку №2, расположенные на стойке радиатора.

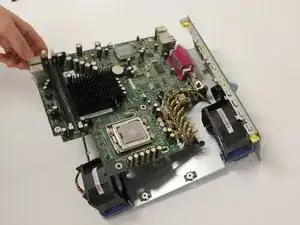

Теперь материнскую плату можно извлечь из оставшейся панели.
