Сборка инвалидного кресла Free Wheelchair Mission GEN 1

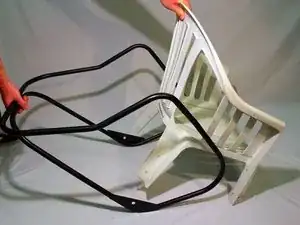

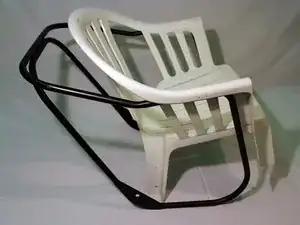

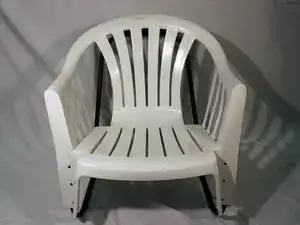

Установите раскладное кресло на основную раму, совместив заднюю часть раскладного кресла с основной рамой.

Кресло должно легко вставляться.

Убедитесь, что задние ножки раскладного кресла находятся внутри рамы. Также убедитесь, что передние ножки выровнены с отверстиями на передней части рамы.

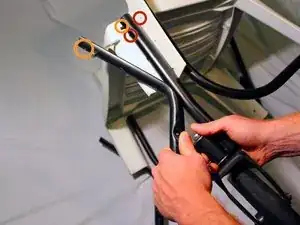

Совместите одно из поворотных колёс с отверстиями на передних ножках кресла. Выровняйте переднюю рамку с поворотными колёсами.

Убедитесь, что направляющая ручка на поворотном колесе направлена вперёд; передняя рамка должна идеально подходить к направляющей ручке.

Вставьте один длинный болт через верхнее отверстие, соединяя переднюю рамку, поворотное колесо, раскладное кресло и основную раму.

Используя плоскогубцы и гаечный ключ на 10 мм, надёжно закрепите гайку на болте и повторите на другой стороне.

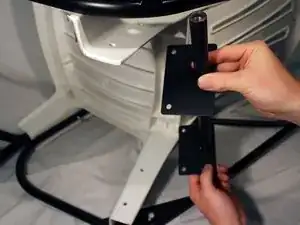

Наденьте обе пластины оси на ось.

Разместите каждую пластину на внутренней стороне каждой ножки раскладного кресла.

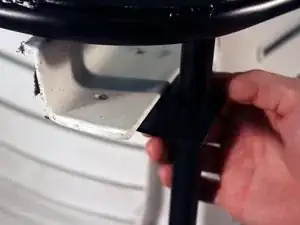

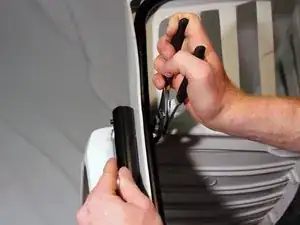

Прикрепите обе пластины к креслу, ввернув по два винта в каждую пластину.

Используйте плоскогубцы, чтобы удерживать гайку, пока заворачиваете винт гаечным ключом на 10 мм.

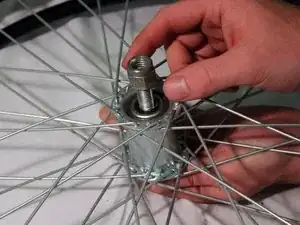

Вставьте болт оси 19 мм в одно из задних колёс. Затем вручную затяните гайку на болт.

Вставьте болт в ось так, чтобы колесо было прикреплено к боковой части рамы.

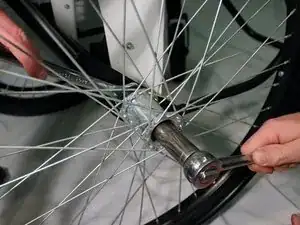

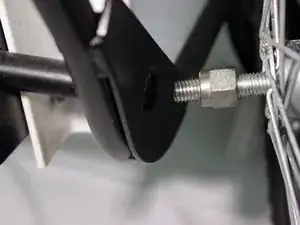

Удерживайте гайку гаечным ключом на 19 мм. Затем используйте торцевой ключ (или универсальный инструмент), чтобы ввернуть ось в раму.

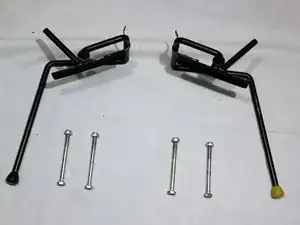

Найдите оба тормоза и четыре длинных винта.

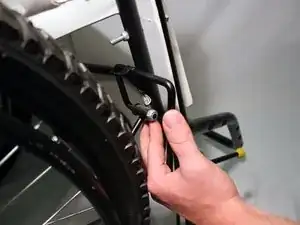

Разместите тормоз за передней рамкой прямо над поворотными колёсами.

Тормоз с жёлтой ручкой устанавливается на правой стороне кресла, а тормоз с чёрной ручкой — на левой.

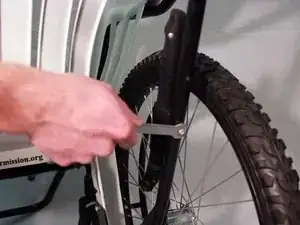

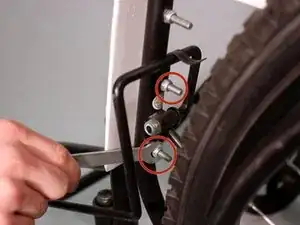

Вверните оба винта в два нижних отверстия в раме, удерживая гайку гаечным ключом на 10 мм. Затем затяните винты T-образным ключом.

Для ускорения процесса можно использовать электродрель вместо T-образного ключа.

Расположите выдвижную перекладину подножки на передней раме на желаемой высоте.

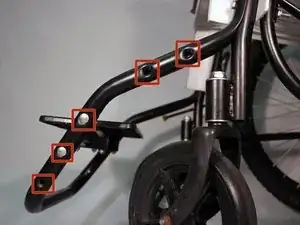

Совместите два отверстия для болтов на перекладине подножки с двумя отверстиями на передней раме.

Выберите подходящее положение подножки, соответствующее получателю (положение можно изменить позже).

Используя гаечный ключ на 10 мм, закрепите перекладину подножки на передней раме, используя плоский болт и гайку, направленные к центру кресла.

Прикрепите подножку к перекладине подножки так, чтобы нижняя часть подножки была направлена вверх.

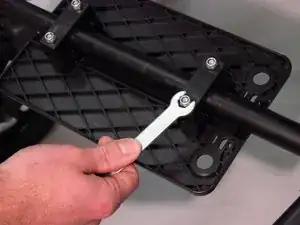

Совместите клинья подножки с отверстиями. Затем прикрепите подножку к передней раме, используя четыре маленьких болта. После этого затяните четыре маленькие гайки на болтах гаечным ключом на 10 мм.

Головки болтов должны идеально проходить через подножку.

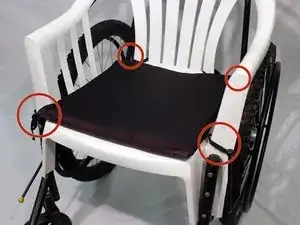

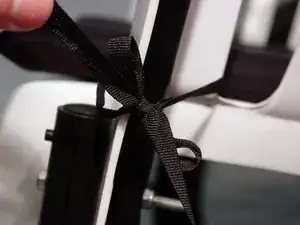

Поместите подушку на сиденье раскладного кресла. Затем привяжите каждый из четырёх ремней к краю кресла.

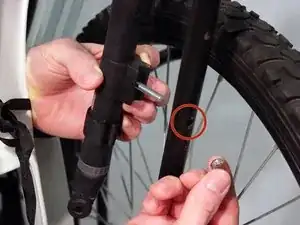

Прикрепите ручной насос к правой задней части основной рамы, рядом с правым задним колесом. Сделайте это, используя последующий болт и круглую гайку.

Закрепите ручной насос на раме гаечным ключом на 10 мм.
