Замена сенсорного экрана Philips Respironics V60
Сенсорный экран является основным элементом управления вентилятором и основным источником для навигации по различным функциям устройства.
ПРИМЕЧАНИЕ: Этот ремонтный гид был разработан командой iFixit на основе собственного сервисного руководства Philips. Ни iFixit, ни этот ремонтный гид не одобрены и не аффилированы с Philips.
Рекалибровка сенсорного экрана обсуждается в:
- главе 5.3 “Диагностический режим и устранение неполадок - Калибровка сенсорного экрана” сервисного руководства
- Приложении F “Диагностический режим - Калибровка сенсорного экрана” руководства пользователя
Сборка сенсорного экрана обсуждается в:
- главе 7.32 “Удаление/установка компонентов - Передняя панель, Сенсорный экран” сервисного руководства
Шаг 1

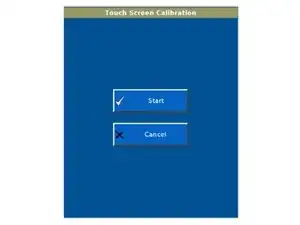

В меню диагностики выберите Калибровка сенсорного экрана. Откроется экран Калибровки сенсорного экрана.
Следуйте показанным шагам. Нажмите на середину каждой цели тупым узким предметом.
ПРИМЕЧАНИЕ: Если кнопка калибровки сенсорного экрана не реагирует, нажмите кнопку Принять на навигационном кольце, чтобы начать.
Если калибровка не удалась, обратитесь в сервисный центр для обслуживания вентилятора.
Шаг 2

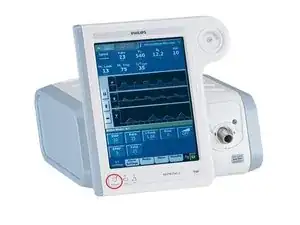

Нажмите и отпустите кнопку ВКЛ/Выключение, открыв окно Выключения на экране.
Выберите Выключение вентилятора, чтобы отключить вентилятор.
Неправильное выключение может вызвать сообщение Электропитание восстановлено при следующем включении вентилятора.
Шаг 3

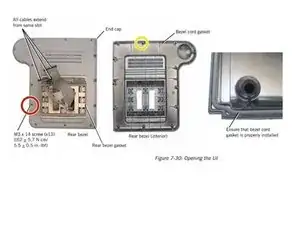

Удалите винты с торцевой крышки и снимите торцевую крышку.
Удалите винты с задней панели.
Отделите переднюю и заднюю панели.
Шаг 4

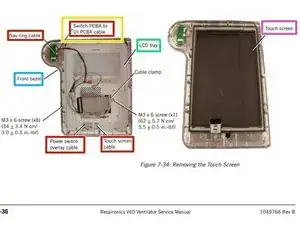

Отключите эти кабели от печатной платы управления: • Кабель печатной платы выключателя • Кабель навигационного кольца • Кабель перекрытия кнопки питания • Кабель сенсорного экрана
Удалите печатную плату выключателя.
Удалите винт, который крепит зажим кабеля к поддону ЖК-дисплея.
Удалите винты и шайбы, которые крепят поддон ЖК-дисплея к передней панели, затем снимите поддон ЖК-дисплея.
Снимите сенсорный экран с передней панели.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
