Замена аккумулятора Philips Respironics V60
Опциональный внутренний резервный аккумулятор защищает аппарат ИВЛ от понижения или отсутствия сетевого питания. В случае сбоя сетевого питания аппарат автоматически переключается на питание от резервного аккумулятора без прерывания вентиляции. Аккумулятор обеспечивает питание аппарата до восстановления сетевого питания или до полного разряда аккумулятора. Литий‑ионный аккумулятор 4.4 В, 11.5 А·ч обеспечивает время работы не менее шести часов при нормальных условиях.
ВНИМАНИЕ: Руководство по ремонту разработано командой iFixit на основе сервисного мануала Philips. Ни iFixit, ни данное руководство не одобрены и не аффилированы с Philips.
Замена аккумулятора рассматривается в:
- главе 5-4 «Подготовка к вентиляции — Об опциональном резервном аккумуляторе» руководства пользователя
- приложении A-3 «Первоначальная установка — Установка опционального аккумулятора» руководства пользователя
- главе 7.3 «Снятие/установка компонентов — Внутренний аккумулятор» сервисного мануала
Шаг 1
Нажмите и отпустите клавишу ON/Shutdown, чтобы открыть на экране окно Shutdown.
Выберите Ventilator Shutdown, чтобы выключить аппарат.
Неправильное завершение работы может вызвать сообщение Power has been restored при следующем включении аппарата.
Шаг 2
Отключите аппарат от сетевого питания.
Шаг 3

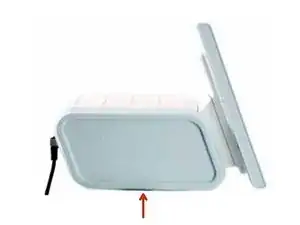

Аккумулятор расположен за левой боковой панелью устройства.
Снимите боковую панель, повернув неотсоединяемый винт с крестообразной головкой на 1/4 оборота и освободив панель.
Шаг 4

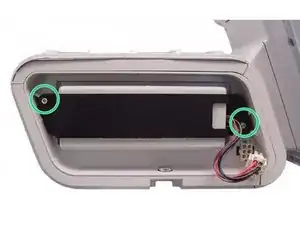

С помощью шестигранного ключа 3 мм снимите крепление аккумулятора, открутив два винта.
Шаг 5

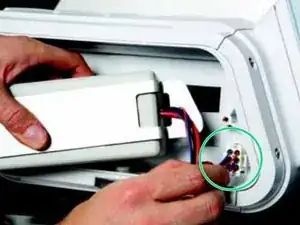

Отключите кабель аккумулятора, сжав разъем аккумулятора и вынув его.
Снимите аккумулятор и крепление.
Держа аккумулятор так, чтобы вентиляционное отверстие было направлено вверх, а логотип Philips — наружу, проведите кабель аккумулятора через крепление. Разместите аккумулятор в отсеке для аккумулятора.
Сжав конец разъема аккумулятора, подключите его до щелчка, чтобы он зафиксировался.
Шаг 6
Установите крепление аккумулятора на место, закрепив два винта шестигранным ключом 3 мм.
Установите боковую панель и зафиксируйте винт поворотом на 1/4 оборота по часовой стрелке.
Шаг 7
Подключите аппарат обратно к сетевому питанию.
Убедитесь, что аккумулятор установлен правильно: проверьте, что жёлтый индикатор Battery (charged) LED на передней панели мигает. Мигание индикатора означает, что аккумулятор заряжается.
Новый аккумулятор должен заряжаться не менее 5 часов до ввода в эксплуатацию.
Производитель рекомендует полностью заряжать аккумуляторы аппарата перед вентиляцией пациента. Если аккумуляторы не полностью заряжены и сетевое питание отключится, внимательно следите за уровнем заряда аккумулятора.
Аппарат заряжает аккумулятор, когда он подключен к сети, независимо от состояния питания аппарата. Индикатор Battery (charged) LED мигает, показывая, что аккумулятор заряжается.
Шаг 8
Включите аппарат с помощью клавиши ON/Shutdown.
Запустите предварительную проверку работоспособности.
После установки аккумулятора, если в ходе предварительной проверки возникнет сигнал тревоги Check Vent или Vent Inoperative, немедленно прекратите использование аппарата и свяжитесь с Respironics. Сигнал Vent Inoperative возникает, если сетевое питание отключено и аккумулятор не установлен, либо если аккумулятор полностью разряжен.
